کابل کواکسیال RG11 افشار نژاد

کابل کواکسیال RG11 چیست و چه زمانی لازم می‌شود؟

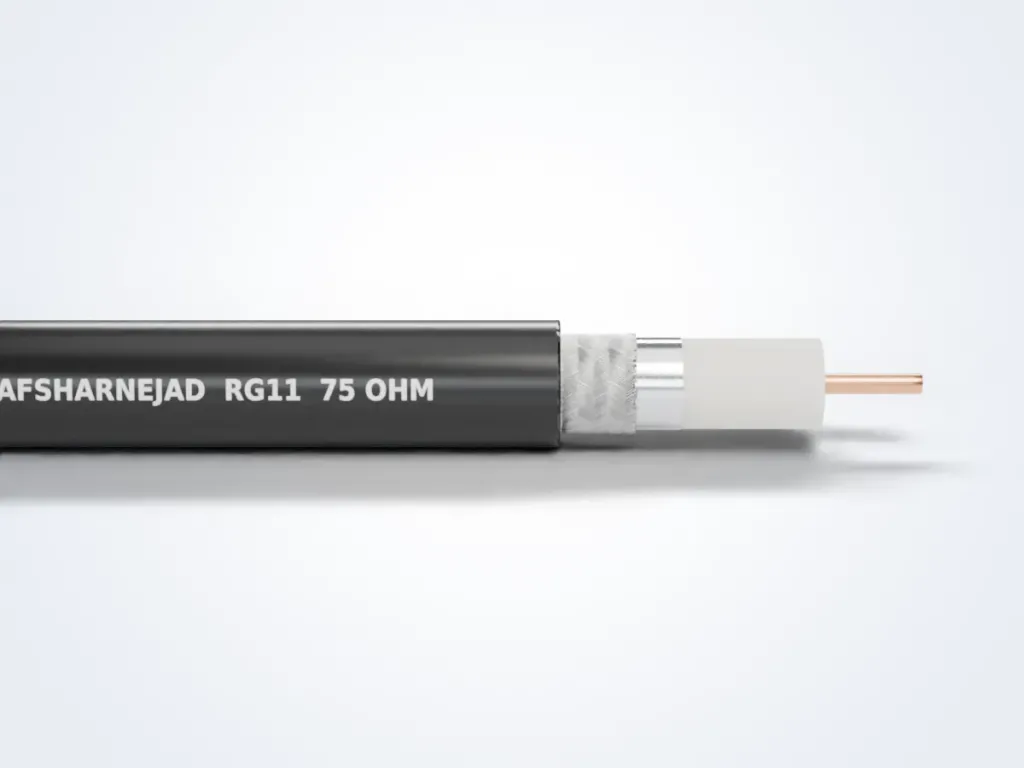

RG11 کابل کواکسیال ۷۵ اهم با هادی حدود ۱٫۶۳ میلی‌متر و قطر خارجی حدود ۱۰ میلی‌متر است. هادی ضخیم‌تر و دی‌الکتریک بزرگ‌تر، تضعیف را نسبت به RG6 حدود یک سوم کم می‌کنند. هر جا مسیر طولانی است یا یک لاین باید سیگنال ده‌ها واحد را حمل کند، RG11 گزینه‌ی منطقی است.

این کابل جایگزین همه‌جایی RG6 نیست. سفت‌تر و سنگین‌تر است، شعاع خم بزرگ‌تری می‌خواهد و کانکتورهای خودش را دارد. به همین دلیل در بیشتر پروژه‌ها RG11 ستون اصلی سیستم است و انشعاب‌ها با کابل کواکسیال RG6 اجرا می‌شوند. هر سه نوع را کنار هم در صفحه‌ی کابل‌های کواکسیال مقایسه کنید.

مرز انتخاب بین RG6 و RG11

یک قاعده‌ی تجربی: در باند ماهواره، اگر مسیر از حدود ۵۰ متر بلندتر است، سراغ RG11 بروید. در مسیر ۸۰ متری و فرکانس ۲۱۵۰ مگاهرتز، RG6 نزدیک ۲۶ دسی‌بل افت دارد و RG11 حدود ۱۷ دسی‌بل. همین ۹ دسی‌بل اختلاف گاهی فرق تصویر پایدار با پیغام «سیگنال ضعیف» روی رسیور است.

در آنتن زمینی فرکانس پایین‌تر است و فاصله‌ی مجاز بیشتر می‌شود. اما در آنتن مرکزی، افت کابل با افت اسپلیترها و تپ‌ها جمع می‌شود و حاشیه‌ی سیگنال زودتر از آنچه فکر می‌کنید تمام می‌شود. برای دوربین‌های نزدیک هم کابل کواکسیال RG59 کافی است و RG11 فقط در فاصله‌های خیلی بلند معنا پیدا می‌کند.

جایگاه RG11 در آنتن مرکزی ساختمان

در یک برج مسکونی، سیگنال آنتن‌ها و دیش‌ها روی پشت‌بام جمع و تقویت می‌شود و از راه رایزر به طبقات می‌رسد. جای هر کابل در این مسیر معمولاً این‌طور است:

بخش سیستم	کابل پیشنهادی	دلیل
آنتن و دیش تا تقویت‌کننده یا مولتی‌سوئیچ اصلی	RG6 یا RG11، بسته به طول	مسیر کوتاه است اما باند ماهواره افت زیادی دارد
رایزر عمودی و لاین اصلی طبقات	RG11	طولانی‌ترین مسیر با کمترین حاشیه‌ی سیگنال
جعبه‌ی تقسیم طبقه تا ورودی واحد	RG6	طول کوتاه و عبور از لوله‌های باریک
داخل واحد تا پریز آنتن	RG6	انعطاف بیشتر و کانکتورهای در دسترس

محاسبه‌ی سطح سیگنال در دورترین واحد، تعداد تقویت‌کننده‌ها و نوع تپ‌ها کار طراح تأسیسات جریان ضعیف است. در اروپا، کابل‌های کواکسیال شبکه‌های توزیع تلویزیونی با سری استاندارد EN 50117 سنجیده می‌شوند؛ اگر طراح پروژه مشخصه‌ی خاصی از این دست خواسته، آن را هنگام استعلام اعلام کنید.

اگر در همان رایزر کابل تلفن یا کابل سیگنال هم اجرا می‌شود، گروه کابل‌های تلفنی و ابزار دقیق را هم ببینید.

نکات نصب کابل RG11

• شعاع خم را دست‌کم حدود ۱۰ سانتی‌متر بگیرید و از اول لوله یا داکت با قطر کافی پیش‌بینی کنید.
• در رایزرهای عمودی، کابل را در فاصله‌های منظم مهار کنید تا وزنش روی کانکتور و تجهیزات نیفتد.
• برای کشیدن کابل از داخل لوله از گیره‌ی کشش استفاده کنید و هیچ‌وقت کابل را از کانکتور نکشید.
• سرهای بریده را تا زمان نصب کانکتور با درپوش ببندید. رطوبتی که زیر روکش برود، فویل و بافته را اکسید می‌کند و تضعیف را بالا می‌برد.
• در مسیر بیرونی، کابل را داخل لوله ببرید یا روکش مقاوم در برابر UV سفارش دهید.

کیفیت RG11 را چطور بسنجیم؟

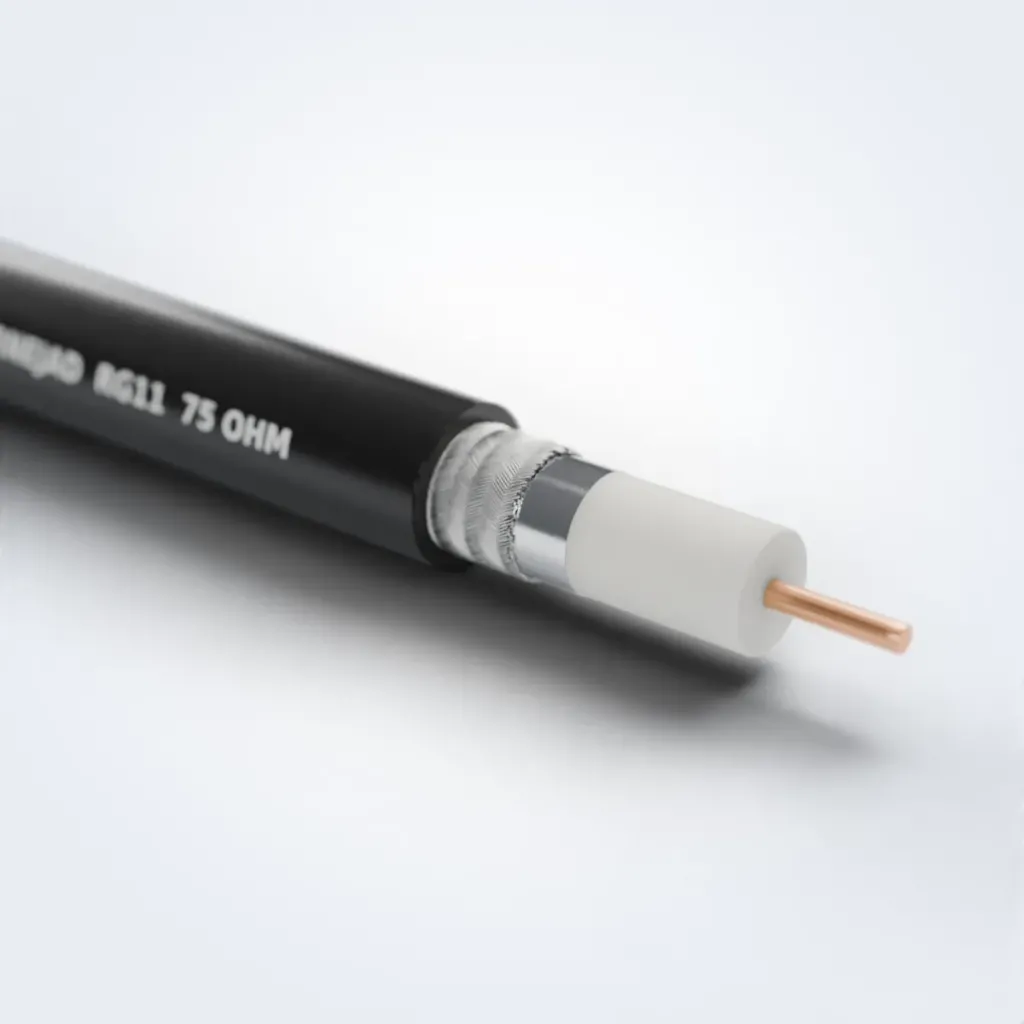

ساده‌ترین راه، بریدن سر کابل و نگاه کردن به مقطع آن است؛ در کابلی به این قطر، ایراد ساخت زود به چشم می‌آید. هادی باید دقیقاً وسط فوم باشد و فوم ترک یا حفره‌ی درشت نداشته باشد. هادی را کمی بتراشید؛ در هادی مس خالص، زیر سطح هم رنگ مس است و اثری از فولاد یا آلومینیوم دیده نمی‌شود.

روی روکش هم نام تولیدکننده و نوع کابل باید خوانا چاپ شده باشد. RG11 افشار نژاد هادی مسی دارد و برای پروژه‌های بزرگ، تولید در طول و رنگ خاص با هماهنگی واحد فروش امکان‌پذیر است.

نحوه سفارش کابل RG11

ظرفیت تولید سالانه‌ی افشار نژاد حدود ۳۰ هزار تن است و سفارش‌های پروژه‌ای از طریق دفتر فروش تهران هماهنگ می‌شوند. برای سفارش RG11 این مراحل را طی کنید:

1. طول لاین اصلی، تعداد طبقات و طول تقریبی انشعاب‌ها را از نقشه دربیاورید.
2. سهم RG11 و RG6 را جدا کنید تا هر دو در یک سفارش بیایند.
3. نوع مسیر را مشخص کنید: داخل رایزر، داخل لوله‌ی زیرزمینی یا هوایی.
4. با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید و شهر تحویل را بگویید تا واحد فروش موجودی را تأیید و پیش‌فاکتور ارسال کند.
