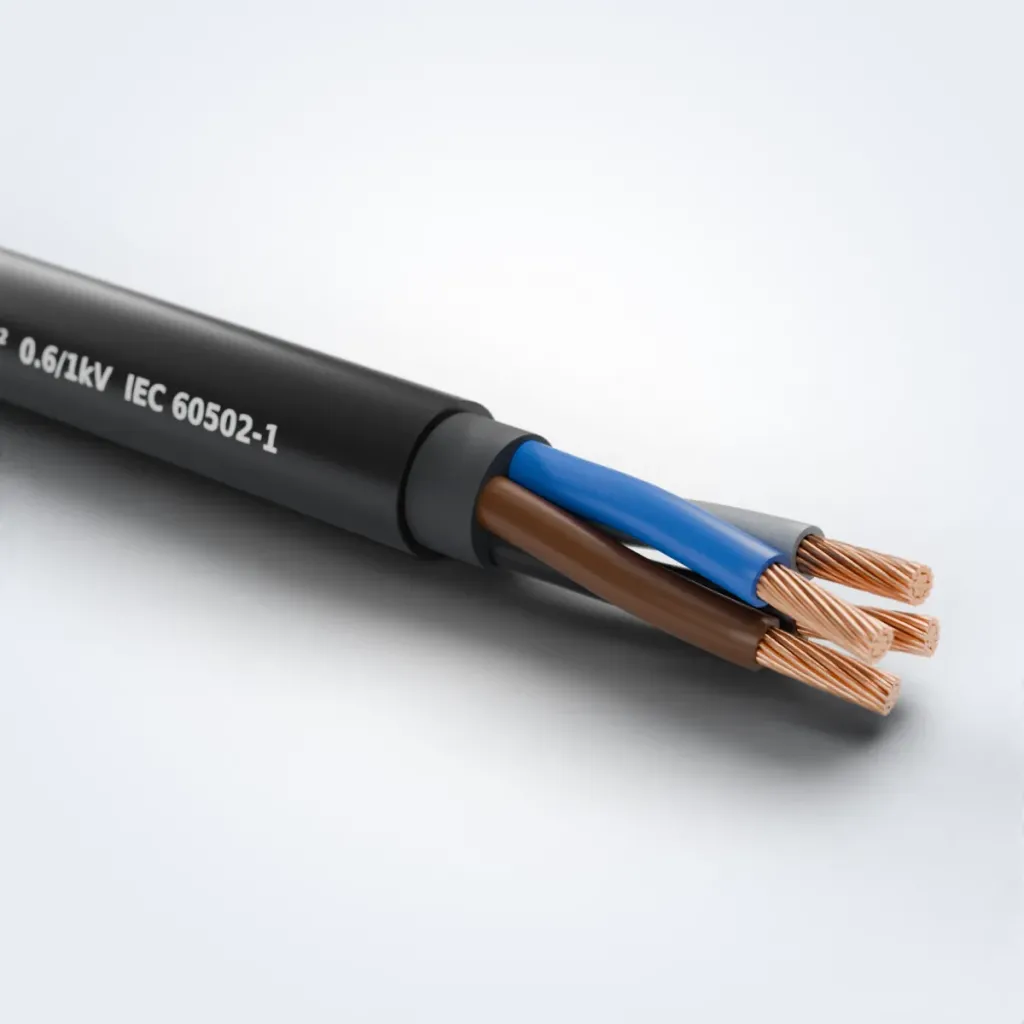

کابل زمینی NYY خراسان
کابل زمینی NYY کابل قدرت مسی ۰٫۶/۱ کیلوولت با عایق و روکش PVC است که برای دفن مستقیم در خاک، نصب در کانال و سینی کابل و تغذیه تابلوهای ساختمانی و صنعتی ساخته می‌شود. در این صفحه ساختار کابل، جدول سایزها، جریان مجاز در خاک و هوا و نکات انتخاب و نصب را می‌بینید. NYY افشار نژاد را می‌توانید مستقیم و با یک تماس تلفنی از واحد فروش سفارش دهید.
- ولتاژ نامی
- ۰٫۶/۱ کیلوولت
- تعداد رشته
- ۱ تا ۵ رشته
- هادی
- مس کلاس ۱ یا ۲، گرد یا قطاعی
- عایق و روکش
- PVC، روکش مشکی
- دمای کار
- تا ۷۰ درجه سانتی‌گراد
- استاندارد
- IEC 60502-1 · VDE 0276-603
- مشاوره فنی رایگان
- ارسال به سراسر کشور
- تولید در متراژ سفارشی

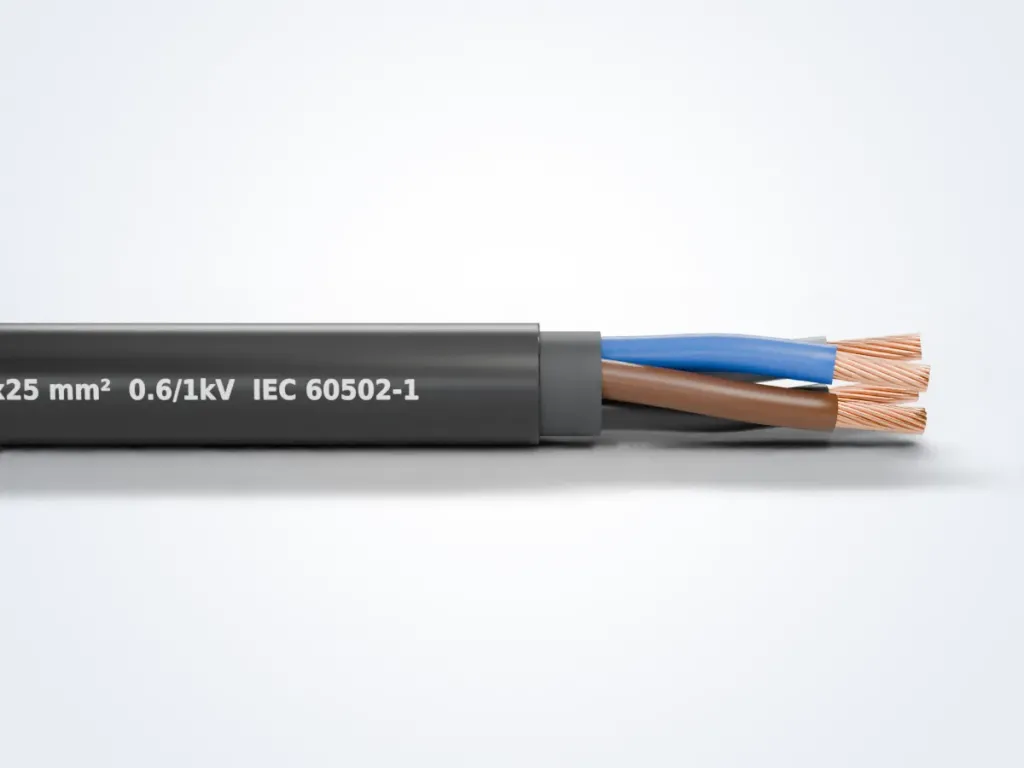

ساختار کابل زمینی NYY
- هادیمس الکترولیتی؛ مفتولی در سایزهای کوچک و چندمفتولی در سایزهای بزرگ‌تر
- عایقPVC با رنگ‌بندی استاندارد برای تشخیص فاز، نول و ارت
- پرکنندهلایه‌ای از آمیزه PVC که رشته‌ها را کنار هم گرد و محکم نگه می‌دارد
- روکش بیرونیPVC مشکی، مقاوم در برابر رطوبت و مناسب نصب در خاک و فضای باز
جدول مشخصات فنی کابل NYY
مقادیر تقریبی‌اند و جریان مجاز بر پایه جداول VDE 0276-603 برای سه هادی بارگذاری‌شده، دفن در خاک ۲۰ درجه یا هوای آزاد ۳۰ درجه آمده است؛ دیتاشیت دقیق هر سایز را از واحد فروش بخواهید.
| سطح مقطع (mm²) | قطر خارجی (mm) | وزن تقریبی (kg/km) | مقاومت هادی (Ω/km) | جریان مجاز خاک / هوا (A) |
|---|---|---|---|---|
| ۴×۴ | ۱۵٫۵ | ۳۸۰ | ۴٫۶۱ | ۴۷ / ۳۴ |
| ۴×۶ | ۱۷ | ۴۸۰ | ۳٫۰۸ | ۵۹ / ۴۳ |
| ۴×۱۰ | ۱۹ | ۶۷۰ | ۱٫۸۳ | ۷۹ / ۵۹ |
| ۴×۱۶ | ۲۱٫۵ | ۹۵۰ | ۱٫۱۵ | ۱۰۲ / ۷۹ |
| ۴×۲۵ | ۲۶ | ۱۴۰۰ | ۰٫۷۲۷ | ۱۳۳ / ۱۰۶ |
| ۳×۳۵+۱۶ | ۲۷ | ۱۶۲۰ | ۰٫۵۲۴ | ۱۵۹ / ۱۲۹ |
| ۳×۵۰+۲۵ | ۳۱ | ۲۲۷۰ | ۰٫۳۸۷ | ۱۸۸ / ۱۵۷ |
| ۳×۷۰+۳۵ | ۳۴ | ۳۰۰۰ | ۰٫۲۶۸ | ۲۳۲ / ۱۹۹ |
| ۳×۹۵+۵۰ | ۳۹ | ۴۰۵۰ | ۰٫۱۹۳ | ۲۸۰ / ۲۴۶ |
کاربردهای کابل زمینی NYY
-
تغذیه زمینی ساختمان و ویلا
بردن برق از کنتور یا پست تا تابلوی اصلی ساختمان از مسیر زیر خاک، بدون کابل‌کشی هوایی.
-
روشنایی محوطه و معابر
تغذیه پایه چراغ‌های پارکینگ، فضای سبز و محوطه کارخانه که کابلشان از زیر خاک یا داخل لوله می‌گذرد.
-
کارخانه و کارگاه صنعتی
کابل‌کشی بین تابلوها، موتورخانه و ماشین‌آلات روی سینی کابل یا داخل کانال‌های بتنی کف سالن.
-
کانال و داکت زیرزمینی
نصب در کانال کابل و لوله‌های زیرزمینی که کابل باید رطوبت خاک و آب جمع‌شده را سال‌ها تحمل کند.
کابل NYY چیست و کجا به کار می‌رود؟
کابل NYY یک کابل قدرت فشار ضعیف با هادی مسی، عایق PVC و روکش PVC مشکی است که برای ولتاژ نامی ۰٫۶/۱ کیلوولت ساخته می‌شود. می‌توانید آن را مستقیم در خاک دفن کنید، داخل لوله و کانال بکشید یا روی سینی کابل بخوابانید.
نام کابل از ساختارش می‌آید. حرف N یعنی کابل از نوع استاندارد VDE است و دو حرف Y یعنی عایق و روکش هر دو PVC هستند. در بازار ایران بیشتر به آن کابل زمینی می‌گویند. دلیلش ساده است: هرجا برق باید از زیر خاک یا محیط نمناک بگذرد، اولین گزینه معمولاً همین کابل است.
ساختار کابل زمینی افشار نژاد
هادی از مس الکترولیتی است؛ در سایزهای کوچک مفتولی و در سایزهای بزرگ‌تر چندمفتولی. هر رشته عایق PVC با رنگ مشخص دارد تا فاز، نول و ارت سر کار با هم اشتباه نشوند. رشته‌ها با یک لایه پرکننده گرد می‌شوند و روکش مشکی همه را در برابر رطوبت خاک می‌پوشاند.
شرکت صنعتی الکتریک خراسان از سال ۱۳۴۵ در مشهد سیم و کابل تولید می‌کند و از نخستین شرکت‌های ایرانی است که نشان استاندارد ملی گرفتند. NYY افشار نژاد بر پایه استاندارد ملی ایران و هماهنگ با IEC 60502-1 و VDE 0276-603 ساخته می‌شود.
انتخاب سطح مقطع کابل زمینی
سایز کابل را دو چیز تعیین می‌کند: جریان بار و طول مسیر. جریان مجاز هر سایز در جدول همین صفحه آمده است، اما در مسیرهای بلند معمولاً افت ولتاژ است که سایز را بالا می‌برد.
یک مثال رایج: موتور یا پمپ سه‌فاز ۱۵ کیلووات با ضریب توان ۰٫۸۵ در ولتاژ ۴۰۰ ولت حدود ۲۵٫۵ آمپر جریان می‌کشد. اگر افت ولتاژ را حداکثر ۳ درصد بگیرید، طول مسیر سایز را این‌طور تغییر می‌دهد:
| طول مسیر | حداقل مقطع از نظر افت ولتاژ | کابل NYY پیشنهادی |
|---|---|---|
| ۶۰ متر | حدود ۳٫۴ میلی‌متر مربع | ۴×۴ |
| ۱۰۰ متر | حدود ۵٫۶ میلی‌متر مربع | ۴×۶ |
| ۱۵۰ متر | حدود ۸٫۴ میلی‌متر مربع | ۴×۱۰ |
| ۲۵۰ متر | حدود ۱۴ میلی‌متر مربع | ۴×۱۶ |
از نظر جریان، همان ۴×۴ هم برای این موتور کافی است؛ این طول مسیر است که در ۲۵۰ متر کابل را تا ۴×۱۶ بالا می‌برد. این ارقام با همان روش ماشین‌حساب سطح مقطع کابل حساب شده‌اند. ضریب کاهش برای گرمای خاک یا چند کابل در یک ترانشه در آن‌ها لحاظ نشده است.
سایز نهایی کابل، کلید حفاظتی و روش اجرای ترانشه را مهندس برق و بر اساس مقررات ملی ساختمان مبحث ۱۳ تأیید کند. جدول‌های این صفحه برای برآورد اولیه و استعلام هستند.
NYY یا NYM و NYCY؟
برای مسیرهای زیرزمینی و فضای باز، NYY انتخاب درستی است. داخل ساختمان، روی دیوار یا زیر گچ، کابل ساختمانی NYM سبک‌تر است و راحت‌تر اجرا می‌شود، ولی برای دفن در خاک ساخته نشده است.
وقتی تجهیزات حساس الکترونیکی کنار مسیرند یا طراح یک هادی حفاظتی پیوسته دور کابل خواسته، کابل شیلددار NYCY را بررسی کنید. در تونل، بیمارستان و مسیرهای فرار، PVC انتخاب خوبی نیست چون در آتش دود غلیظ و گاز اسیدی می‌دهد. آنجا معمولاً کابل هالوژن فری و ضد حریق به کار می‌رود.
نکات نصب، حمل و انبارداری
- قرقره را فقط روی لبه‌هایش و به همان سمتی که فلش روی بدنه نشان می‌دهد بغلتانید. قرقره‌ای که روی پهلو خوابانده شود، دورهای کابلش درهم می‌رود.
- در سرمای زیر ۵ درجه منفی کابل را باز نکنید. PVC سرد شکننده است؛ اگر چاره‌ای نیست، قرقره را از روز قبل در جای گرم نگه دارید.
- شعاع خمش را کمتر از حدود ۱۲ برابر قطر خارجی کابل نگیرید، به‌ویژه کنار سرکابل و ورودی تابلو.
- کف ترانشه را از سنگ و نخاله پاک کنید، کابل را بین دو لایه ماسه نرم بخوابانید و رویش آجر یا نوار هشدار بگذارید. عمق دفن و فاصله از لوله آب و گاز را مطابق مبحث ۱۳ و ضوابط شرکت توزیع برق منطقه رعایت کنید.
- سر کابل باقی‌مانده روی قرقره را با کلاهک حرارتی ببندید تا رطوبت از سر بریده وارد کابل نشود.
کابل زمینی NYY اصل را چطور بشناسیم؟
اول به چاپ روکش نگاه کنید. روی NYY افشار نژاد نام سازنده، کد کابل، تعداد رشته و سطح مقطع، ولتاژ نامی و شماره استاندارد چاپ می‌شود. چاپ ناقص، کج یا پاک‌شدنی را جدی بگیرید.
بعد ضخامت عایق را با کولیس بسنجید. طبق استاندارد IEC 60502-1، ضخامت اسمی عایق PVC برای رشته ۳۵ میلی‌متر مربع در کابل ۰٫۶/۱ کیلوولت ۱٫۲ میلی‌متر است. عایق به‌وضوح نازک‌تر، یا وزنی که خیلی کمتر از جدول بالای صفحه درمی‌آید، یعنی جایی از مواد کم گذاشته شده است.
مطمئن‌ترین راه، خرید مستقیم از واحد فروش است. اگر از فروشنده دیگری می‌خرید، مشخصات چاپ‌شده روی کابل را پیش از پرداخت با واحد فروش چک کنید.
نحوه سفارش کابل NYY
- نوع و سایز کابل را از نقشه بردارید؛ مثلاً NYY ۳×۵۰+۲۵.
- متراژ کل را بنویسید و اگر مسیرها طول مشخصی دارند، طول هر تکه را هم جدا کنید.
- شهر تحویل را مشخص کنید؛ ارسال به همه استان‌ها امکان‌پذیر است.
- با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا کارشناس فروش موجودی را بررسی کند و پیش‌فاکتور بفرستد.
برای پروژه‌ها، تولید در طول سفارشی با هماهنگی واحد فروش ممکن است. سایر محصولات این خانواده را در صفحه کابل‌های نصب ثابت ببینید.
سوالات متداول کابل زمینی NYY
کابل NYY را می‌شود داخل لوله یا داکت کشید؟
بله، NYY برای لوله و داکت هم مناسب است. قطر داخلی لوله را دست‌کم حدود ۱٫۵ برابر قطر کابل بگیرید و در نظر داشته باشید که جریان مجاز داخل لوله کمی پایین‌تر از دفن مستقیم است.
فرق کابل ۴×۳۵ با ۳×۳۵+۱۶ چیست؟
در ۳×۳۵+۱۶ رشته چهارم سطح مقطع کمتری دارد و کابل سبک‌تر است. این سایز برای بارهای سه‌فاز متعادل کافی است، اما اگر بار تک‌فاز زیاد یا تجهیزات اینورتری و الکترونیکی دارید، نول هم‌سایز (۴×۳۵) انتخاب مطمئن‌تری است.
آیا می‌توانم به جای N2XY از NYY استفاده کنم؟
نه بدون تأیید طراح. عایق N2XY از XLPE است و تا ۹۰ درجه کار می‌کند، پس در سایز یکسان جریان بیشتری از NYY می‌برد. اگر در نقشه N2XY آمده، جایگزینی با NYY معمولاً یک سایز بزرگ‌تر لازم دارد.
کابل NYY زیر نور آفتاب خراب می‌شود؟
روکش مشکی NYY برای فضای باز ساخته شده و آفتاب را تحمل می‌کند. با این حال روی پشت‌بام و مسیرهای کاملاً آفتابی، سینی سرپوشیده یا لوله هم عمر روکش را بیشتر می‌کند و هم گرمای اضافه را از کابل دور نگه می‌دارد.
کابل NYY چند سال عمر می‌کند؟
عدد ثابتی نمی‌شود گفت، چون عمر کابل بیشتر به شرایط کار بستگی دارد. اگر جریان از حد مجاز بالاتر نرود، روکش آسیب نبیند و سرکابل‌ها آب‌بندی باشند، NYY سال‌های طولانی کار می‌کند؛ گرمای مداوم بالای ۷۰ درجه PVC را زودتر پیر می‌کند.
حداقل متراژ سفارش کابل NYY چقدر است؟
به سایز و موجودی انبار بستگی دارد. متراژ مورد نیاز را با شماره ۰۲۱-۳۳۹۹۹۰۳۲ اعلام کنید تا واحد فروش امکان تأمین و شکل بسته‌بندی را بگوید.
