کابل NYCY چیست و چه فرقی با کابل معمولی دارد؟

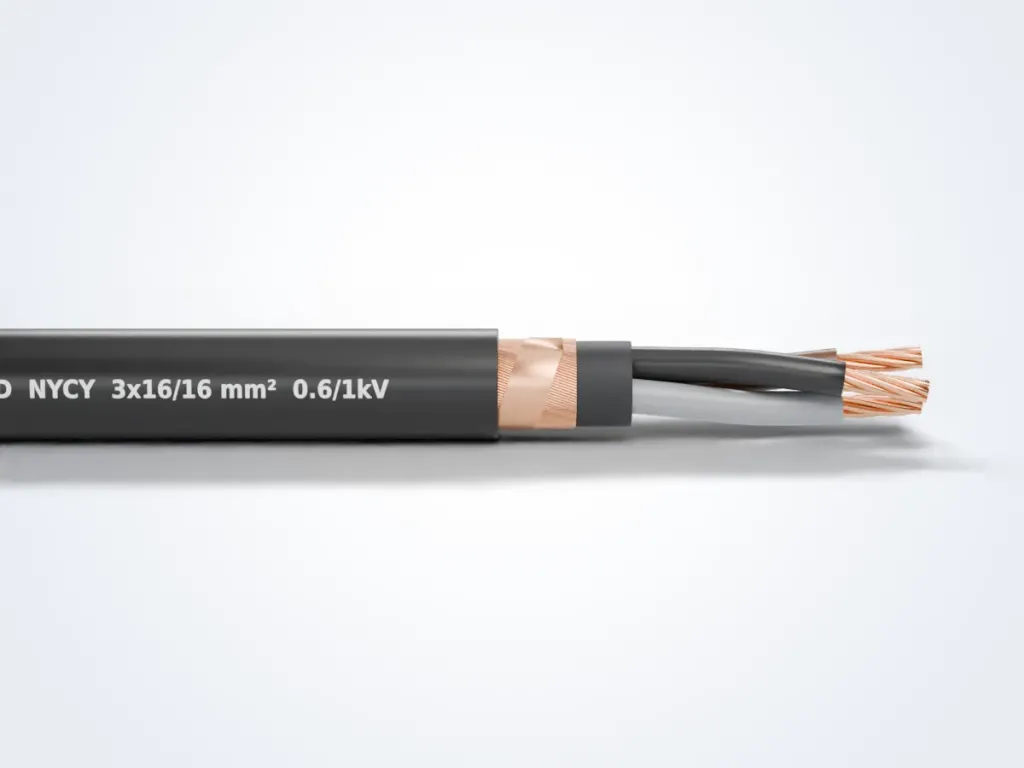

NYCY یک کابل قدرت فشار ضعیف ۰٫۶/۱ کیلوولت است که دور رشته‌های عایق‌دارش یک هادی مسی هم‌محور (کانسنتریک) پیچیده شده است. روکش PVC روی همین لایه می‌آید و فرق اصلی NYCY با NYY هم همین‌جاست.

نام کابل ساختارش را لو می‌دهد. N یعنی نوع استاندارد VDE، Y یعنی عایق PVC، C یعنی هادی مسی هم‌محور و Y آخر یعنی روکش PVC. در بازار به آن کابل شیلددار قدرت هم می‌گویند، هرچند این شیلد با شیلد فویلی کابل‌های سیگنال فرق اساسی دارد.

هادی هم‌محور در NYCY چه کاری انجام می‌دهد؟

هادی هم‌محور یک رسانای مسی واقعی با سطح مقطع مشخص است و چند کار را هم‌زمان انجام می‌دهد:

• نقش هادی حفاظتی (PE) را بازی می‌کند. سطح مقطعش در کد سایز آمده، مثلاً ۱۶ میلی‌متر مربع در ۳×۳۵/۱۶، و دیگر به رشته جداگانه ارت نیازی نیست.
• وقتی درست زمین شود، میدان و نویزی که کابل به اطراف پخش می‌کند کم می‌شود و تجهیزات حساس کنار مسیر آرام‌تر کار می‌کنند.
• اگر میخ، مته یا بیل به کابل برسد، اول به لایه زمین‌شده می‌خورد. اتصال کوتاه به زمین، کلید حفاظتی را قطع می‌کند پیش از اینکه ابزار برق‌دار شود.

کاربرد کابل NYCY در پروژه‌ها

NYCY را بیشتر در کارخانه‌ها، نیروگاه‌ها و ساختمان‌هایی می‌بینید که تجهیزات کنترل و مخابرات کنار کابل‌های قدرت نصب شده‌اند. تغذیه موتورها، تابلوهای فرعی صنعتی و مسیرهای زیرزمینی محوطه از رایج‌ترین موارد آن است.

این کابل جای کابل ابزار دقیق LiYCY را نمی‌گیرد. LiYCY برای سیگنال‌های ضعیف و جریان‌های میلی‌آمپری ساخته شده؛ NYCY برای انتقال قدرت است و شیلد آن از مس با سطح مقطع واقعی است.

انتخاب سایز NYCY

کد سایز این کابل دو عدد دارد. در ۳×۵۰/۲۵، سه رشته فاز هرکدام ۵۰ میلی‌متر مربع‌اند و هادی هم‌محور ۲۵ میلی‌متر مربع. سطح مقطع فاز را مثل هر کابل قدرت دیگری از جریان بار و افت ولتاژ به دست بیاورید. برای برآورد اولیه، ماشین‌حساب سطح مقطع کابل کمک می‌کند.

بعد هادی هم‌محور را جدا بسنجید. اگر قرار است PE باشد، باید جریان اتصال کوتاه را تا لحظه قطع کلید تحمل کند. در مدار سه‌فاز با نول، نسخه چهاررشته را بگیرید تا نول یک رشته مستقل داشته باشد.

هادی هم‌محوری که به‌عنوان PE استفاده می‌شود باید با کلید حفاظتی و زمان قطع مدار هماهنگ باشد. این هماهنگی را مهندس برق و بر اساس مقررات ملی ساختمان مبحث ۱۳ بررسی کند.

NYCY، NYY یا NYM؟

اگر مسیر زیرزمینی است ولی نه تداخل الکترومغناطیسی اهمیت دارد و نه به هادی حفاظتی دورتادور نیاز دارید، کابل زمینی NYY سبک‌تر و اقتصادی‌تر است. برای سیم‌کشی ۳۰۰/۵۰۰ ولت داخل ساختمان هم کابل ساختمانی NYM انتخاب معمول است.

NYCY را وقتی بگیرید که دلیل مشخصی دارید. تجهیزات حساس کنار مسیر، کابلی که در کارگاه پرتردد در معرض آسیب است، یا نقشه‌ای که هادی هم‌محور خواسته، دلیل کافی‌اند.

نکات نصب و سرکابل NYCY

• سیم‌های هم‌محور را در محل سرکابل باز کنید، به هم بتابانید و با کابلشوی مناسب به شینه ارت ببندید. هیچ سیمی را نبرید و کنار نگذارید، چون سطح مقطع هادی حفاظتی کم می‌شود.
• اگر کابل برای مهار نویز اجرا شده، به‌جای پیگتیل بلند از گلند EMC استفاده کنید تا شیلد دورتادور به بدنه تابلو بچسبد.
• در مفصل‌ها هادی هم‌محور را با اتصال جداگانه پیوسته نگه دارید. قطع آن در یک نقطه، مزیت کابل را در کل مسیر از بین می‌برد.
• برای شعاع خمش، دمای نصب و جابه‌جایی قرقره همان قواعد NYY را رعایت کنید. شعاع خمش حدود ۱۲ برابر قطر باشد و کابل را در سرمای زیر ۵ درجه منفی باز نکنید.

نشانه‌های کابل شیلددار NYCY اصل

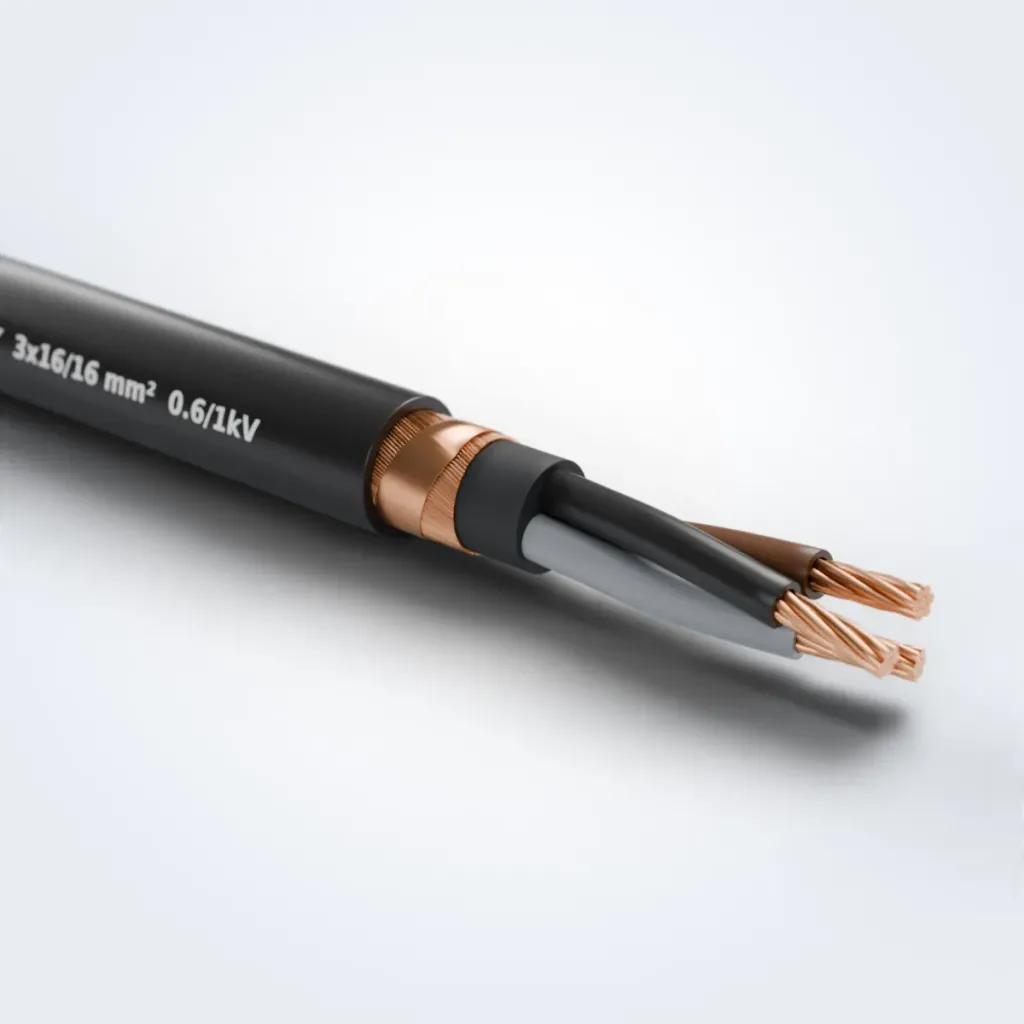

روی روکش کابل اصل افشار نژاد نام سازنده، کد NYCY، سایز فاز و هادی هم‌محور، ولتاژ نامی و استاندارد چاپ می‌شود. یک تکه کوتاه از سر کابل را باز کنید. سیم‌های هم‌محور باید یکنواخت و بدون فاصله بزرگ دور کابل چیده شده باشند و نوار مسی محکم نگهشان دارد.

طبق استاندارد IEC 60228، مقاومت هادی مسی ۱۶ میلی‌متر مربع در دمای ۲۰ درجه حداکثر ۱٫۱۵ اهم بر کیلومتر است. هادی هم‌محور ۱۶ هم اگر قرار است واقعاً کار ارت را بکند، باید به همین عدد نزدیک باشد. سیم‌های نازک‌تر یا کم‌تعدادتر مقاومت را بالا می‌برند و حفاظت را ضعیف می‌کنند.

افشار نژاد از سال ۱۳۴۵ در مشهد سیم و کابل تولید می‌کند. کابل‌های شیلددار و زره‌دار هم در سبد بیش از ۳۰۰ محصول آن جای دارند.

مراحل سفارش NYCY

1. سایز را کامل بنویسید؛ مثلاً NYCY ۳×۳۵/۱۶.
2. متراژ کل و طول هر تکه را مشخص کنید.
3. شهر تحویل را بگویید؛ ارسال به همه استان‌ها ممکن است.
4. با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا کارشناس فروش موجودی را بررسی کند و پیش‌فاکتور بفرستد.
