کابل هالوژن فری N2XH افشار نژاد
کابل هالوژن فری N2XH یک کابل قدرت ۰٫۶/۱ کیلوولت با هادی مسی، عایق XLPE و روکش LSZH است که در آتش‌سوزی دود کم و گاز اسیدی ناچیزی تولید می‌کند. این کابل برای تغذیه برق بیمارستان، مترو، مجتمع تجاری و مرکز داده انتخاب رایجی است. مشخصات فنی، راهنمای انتخاب سایز و نکات نصب را همین‌جا می‌بینید و سفارش را مستقیم با یک تماس تلفنی ثبت می‌کنید.
- ولتاژ نامی
- ۰٫۶/۱ کیلوولت
- تعداد رشته
- ۱ تا ۵ رشته
- هادی
- مس کلاس ۱ یا ۲ (IEC 60228)
- عایق و روکش
- XLPE و روکش LSZH
- دمای کار هادی
- تا ۹۰ درجه سانتی‌گراد
- استاندارد
- VDE 0276-604 · IEC 60332
- مشاوره فنی رایگان
- ارسال به سراسر کشور
- تولید در متراژ سفارشی

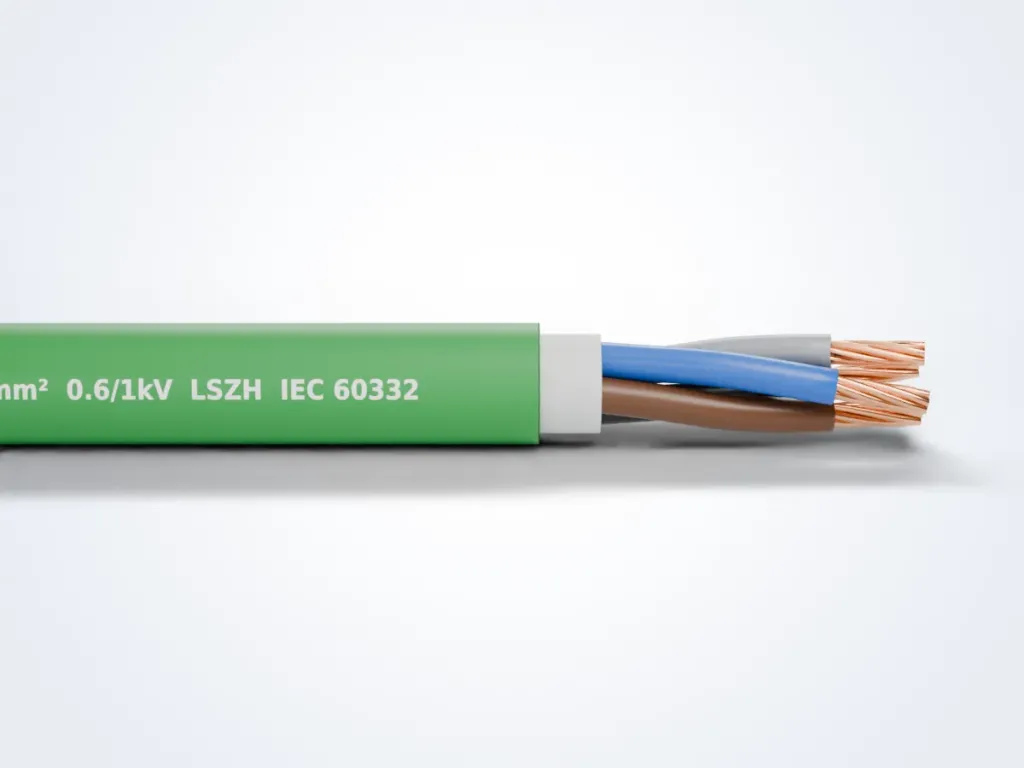

ساختار کابل هالوژن فری N2XH
- هادیمس الکترولیتی مفتولی (کلاس ۱) یا چندمفتولی (کلاس ۲)
- عایق XLPEپلی‌اتیلن کراس‌لینک با دمای کار ۹۰ درجه و رنگ‌بندی استاندارد رشته‌ها
- پرکنندهترکیب بدون هالوژن که رشته‌ها را گرد و هم‌مرکز نگه می‌دارد
- روکش خارجیترکیب LSZH کندسوز، بدون کلر و برم، با دود کم در آتش
جدول مشخصات فنی کابل N2XH
مقادیر تقریبی هستند و جریان مجاز برای سه رشته باردار در هوای آزاد با دمای ۳۰ درجه (روش E در IEC 60364-5-52) آمده است؛ عدد قطعی هر سفارش را از برگه فنی یا واحد فروش بگیرید.
| سطح مقطع (mm²) | قطر خارجی (mm) | وزن تقریبی (kg/km) | مقاومت هادی (Ω/km) | جریان مجاز در هوا (A) |
|---|---|---|---|---|
| ۳×۱٫۵ | ۱۱٫۰ | ۱۷۵ | ۱۲٫۱ | ۲۳ |
| ۳×۲٫۵ | ۱۲٫۰ | ۲۲۰ | ۷٫۴۱ | ۳۲ |
| ۴×۲٫۵ | ۱۲٫۸ | ۲۶۵ | ۷٫۴۱ | ۳۲ |
| ۵×۲٫۵ | ۱۳٫۸ | ۳۱۵ | ۷٫۴۱ | ۳۲ |
| ۴×۴ | ۱۴٫۰ | ۳۴۰ | ۴٫۶۱ | ۴۲ |
| ۴×۶ | ۱۵٫۲ | ۴۳۰ | ۳٫۰۸ | ۵۴ |
| ۵×۱۰ | ۱۸٫۵ | ۷۲۰ | ۱٫۸۳ | ۷۵ |
| ۴×۱۶ | ۲۱٫۰ | ۹۰۰ | ۱٫۱۵ | ۱۰۰ |
| ۴×۲۵ | ۲۵٫۰ | ۱۳۰۰ | ۰٫۷۲۷ | ۱۲۷ |
| ۴×۳۵ | ۲۷٫۰ | ۱۶۵۰ | ۰٫۵۲۴ | ۱۵۸ |
کاربردهای کابل هالوژن فری N2XH
-
بیمارستان و درمانگاه
در بخش‌هایی که بیماران توان حرکت سریع ندارند، دود کمتر یعنی زمان بیشتر برای تخلیه ایمن.
-
مترو و تونل
در فضای بسته زیرزمینی که دود راه خروج ندارد، کابل LSZH دید مسیر فرار را بهتر حفظ می‌کند.
-
مجتمع تجاری و برج
برای تغذیه تابلوهای طبقات، روشنایی راهروها و مسیرهای پرترددی که جمعیت زیادی از آن‌ها عبور می‌کند.
-
مرکز داده و اتاق سرور
نبود گاز اسیدی هالوژنی در آتش، خوردگی بردها و تجهیزات الکترونیکی گران‌قیمت را به حداقل می‌رساند.
کابل N2XH چیست و کجا به کار می‌رود؟
کابل N2XH یک کابل قدرت فشار ضعیف با عایق پلی‌اتیلن کراس‌لینک (XLPE) و روکش بدون هالوژن است که برای ولتاژ ۰٫۶/۱ کیلوولت ساخته می‌شود. جای اصلی آن ساختمان‌هایی است که در آتش‌سوزی، دود و گاز سمی بیشترین خطر را برای آدم‌ها و تجهیزات دارد.
نام این کابل از کدگذاری آلمانی VDE می‌آید. حرف N یعنی کابل نوع استاندارد، N2X به عایق XLPE اشاره دارد و H آخر یعنی روکش بدون هالوژن. به همین ترتیب در N2XY همان عایق XLPE با روکش PVC همراه شده و NYY هم عایق و روکش PVC دارد. N2XH یکی از سه محصول گروه کابل‌های هالوژن فری و ضد حریق افشار نژاد است.
رفتار این کابل در آتش با سه آزمون سنجیده می‌شود:
- IEC 60332-1-2 و IEC 60332-3: شعله در طول یک کابل یا دسته کابل روی سینی عمودی پیش نمی‌رود.
- IEC 60754: گاز اسیدی هالوژنی که از عایق و روکش آزاد می‌شود ناچیز است و دود خاصیت خورندگی کمی دارد.
- IEC 61034: چگالی دود پایین است؛ در بیشتر مشخصات فنی، عبور حداقل ۶۰ درصد نور در این آزمون ملاک قبولی است.
ساختار و کیفیت ساخت N2XH افشار نژاد
ساختار کابل N2XH در DIN VDE 0276-604 تعریف شده و آزمون‌های آتش آن از سری IEC می‌آید. هادی از مس الکترولیتی است. طبق استاندارد IEC 60228، مقاومت هادی مسی ۲٫۵ میلی‌متر مربع در ۲۰ درجه نباید از ۷٫۴۱ اهم بر کیلومتر بیشتر شود.
عایق XLPE دمای کار ۹۰ درجه را تحمل می‌کند، در حالی که این عدد برای PVC معمولی ۷۰ درجه است. نتیجه عملی ساده است: در سطح مقطع یکسان، N2XH جریان بیشتری از کابل PVC هم‌اندازه عبور می‌دهد.
افشار نژاد از سال ۱۳۴۵ در مشهد سیم و کابل می‌سازد و جزو نخستین تولیدکنندگان ایرانی است که نشان استاندارد ملی گرفتند. محصولات آن مطابق استاندارد ملی ایران و IEC تولید می‌شوند و شرکت در سال ۱۳۷۹ گواهی ISO 9002 را از SGS دریافت کرده است.
انتخاب سطح مقطع کابل N2XH
سایز کابل را سه عامل تعیین می‌کند: جریان بار، طول مسیر و شرایط نصب، مثل تعداد کابل‌هایی که کنار هم در یک سینی قرار می‌گیرند. جدول زیر فقط نقطه شروع است و ساختارهای رایج در پروژه‌های ساختمانی را نشان می‌دهد.
| مدار | ساختار رایج |
|---|---|
| روشنایی راهرو، لابی و پارکینگ | ۳×۱٫۵ |
| پریز و مصارف عمومی تک‌فاز | ۳×۲٫۵ |
| تابلوی واحد یا طبقه، سه‌فاز | ۵×۶ تا ۵×۱۶ |
| تغذیه تابلوی اصلی و رایزرها | ۴×۲۵ به بالا یا کابل تک‌رشته |
در مسیرهای بلند، افت ولتاژ معمولاً از جریان مجاز تعیین‌کننده‌تر است. عدد اولیه را با محاسبه آنلاین سطح مقطع کابل تخمین بزنید و طرح نهایی را به تأیید مهندس برق پروژه و ضوابط مبحث ۱۳ مقررات ملی ساختمان برسانید.
N2XH یا NYY و N2XY؟ مقایسه با کابل‌های مشابه
این کابل‌ها ولتاژ نامی و ظاهر مشابهی دارند، اما رفتارشان در آتش فرق می‌کند:
| کابل | عایق و روکش | رفتار در آتش | جای مناسب |
|---|---|---|---|
| NYY | PVC و PVC | کندسوز، با دود سیاه و گاز اسیدی | مسیر زمینی و صنعتی |
| N2XY | XLPE و PVC | کندسوز، با دود و گاز اسیدی | جریان بالاتر در محیط‌های عادی |
| N2XH | XLPE و LSZH | کندسوز، کم‌دود، بدون گاز هالوژنی | ساختمان‌های عمومی و پرتردد |
| NHXH FE180 | نوار میکا، عایق ویژه و LSZH | حفظ مدار در آتش برای زمان آزمون‌شده | مدارهای ایمنی و اضطراری |
اگر مسیر شما زیر خاک است، کابل زمینی NYY انتخاب معمول‌تری است. اما اگر مدار باید هنگام حریق کار کند، مثل پمپ آتش‌نشانی یا فن تخلیه دود، N2XH کافی نیست و باید سراغ کابل ضد حریق NHXH FE180 بروید.
نکات نصب و نگهداری کابل هالوژن فری
- روکش LSZH در برابر سایش از PVC حساس‌تر است؛ کابل را روی بتن و لبه سینی نکشید و از قرقره‌گردان و غلتک استفاده کنید.
- در هوای سرد، قرقره را پیش از باز کردن چند ساعت در فضای گرم نگه دارید تا روکش هنگام خم شدن ترک برندارد.
- سر کابل‌های بریده را تا زمان اتصال ببندید تا رطوبت وارد نشود.
- قرقره را ایستاده نگه دارید و آن را روی زمین ناهموار نغلتانید.
کابل N2XH وقتی واقعاً ایمنی را بالا می‌برد که کل مسیر بدون هالوژن باشد. اگر کابل‌های PVC قدیمی در همان سینی بمانند یا لوله، داکت و بست از PVC باشد، در آتش باز هم همان دود و گاز اسیدی تولید می‌شود.
تشخیص کابل N2XH اصل
روی روکش کابل اصل افشار نژاد نام سازنده، کد N2XH، تعداد رشته و سطح مقطع، ولتاژ نامی و شماره استاندارد چاپ می‌شود. اگر این نوشته‌ها ناخوانا یا ناقص بود، پیش از خرید از واحد فروش استعلام بگیرید.
یک آزمون ساده هم وجود دارد. مقاومت یک طول مشخص از هادی را در دمای حدود ۲۰ درجه با میکرواهم‌متر اندازه بگیرید و با عدد استاندارد مقایسه کنید. مقاومت بیشتر از حد مجاز یعنی مس کمتر یا ناخالص‌تر از آنچه روی کابل نوشته شده است.
نحوه سفارش کابل N2XH
- تعداد رشته و سطح مقطع را از نقشه یا مهندس ناظر بگیرید، مثلاً ۵×۱۰.
- متراژ کل و طول هر قطعه را مشخص کنید تا قرقره‌ها بدون برش اضافه بسته شوند.
- شهر تحویل و زمان تقریبی نیاز پروژه را یادداشت کنید.
- با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا کارشناس فروش موجودی را بررسی کند و پیش‌فاکتور بفرستد.
سوالات متداول کابل هالوژن فری N2XH
کابل N2XH را می‌شود در فضای باز نصب کرد؟
بله، ولی بهتر است مسیر بیرونی را با سینی دربدار یا لوله بپوشانید. مقاومت روکش LSZH در برابر نور خورشید به ترکیب و رنگ آن بستگی دارد، پس اگر کابل زیر آفتاب مستقیم می‌ماند، این مورد را هنگام سفارش بپرسید.
فرق N2XH-J و N2XH-O چیست؟
در N2XH-J یکی از رشته‌ها سبز و زرد و مخصوص هادی حفاظتی (ارت) است، ولی N2XH-O رشته سبز و زرد ندارد. نوع O بیشتر وقتی به کار می‌رود که هادی حفاظتی جداگانه کشیده می‌شود.
حداقل شعاع خمش کابل N2XH چقدر است؟
برای کابل چندرشته حدود ۱۲ برابر قطر خارجی و برای تک‌رشته حدود ۱۵ برابر. مثلاً کابل ۴×۱۶ با قطر حدود ۲۱ میلی‌متر را با شعاعی کمتر از ۲۵ سانتی‌متر خم نکنید.
کابل N2XH در اتصال کوتاه چه دمایی را تحمل می‌کند؟
عایق XLPE دمای هادی تا ۲۵۰ درجه سانتی‌گراد را در اتصال کوتاه، برای حداکثر ۵ ثانیه، تحمل می‌کند. این عدد در کنترل سطح مقطع بر اساس جریان اتصال کوتاه و زمان قطع کلید به کار می‌آید.
کابل N2XH تک‌رشته هم وجود دارد؟
بله. نوع تک‌رشته بیشتر در سطح مقطع‌های بزرگ و مسیرهای اصلی تغذیه به کار می‌رود. در مدار متناوب بست فولادی را دور یک رشته تنها نبندید، چون جریان القایی در بست گرما تولید می‌کند؛ سایزهای موجود را از واحد فروش بپرسید.
