کابل اعلام حریق JE-H(St)H افشار نژاد

کابل JE-H(St)H چیست و کجا استفاده می‌شود؟

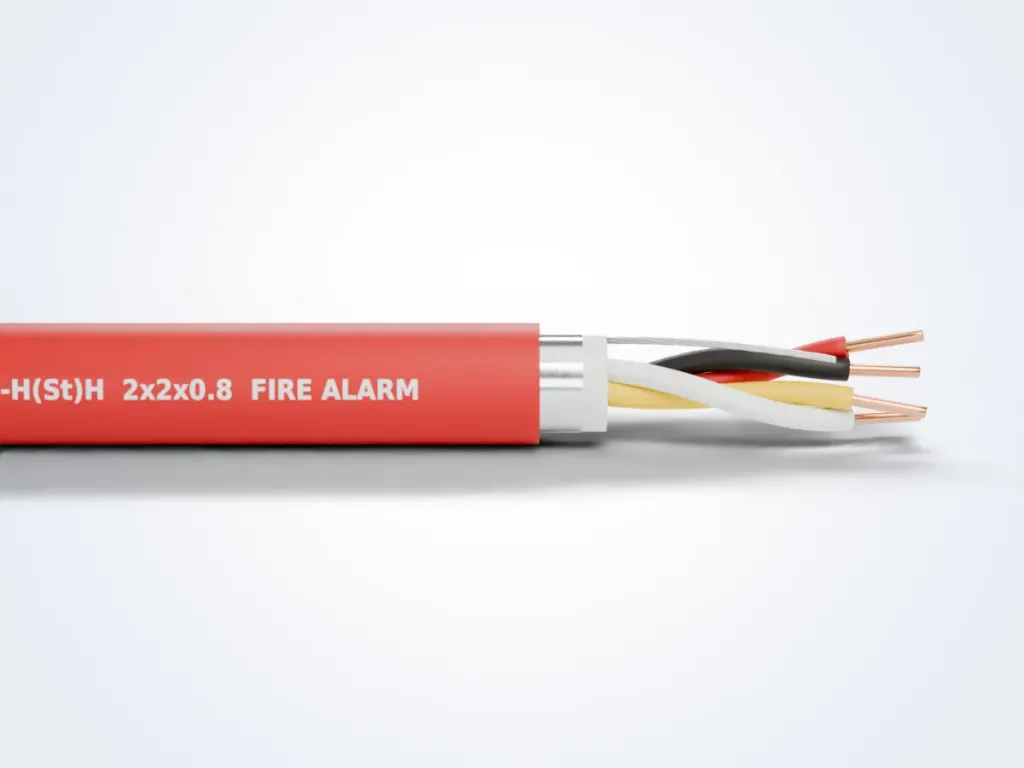

کابل JE-H(St)H یک کابل نصب ثابت برای سیگنال‌های کم‌ولتاژ است که زوج‌های مسی به هم تابیده، شیلد فویل و روکش بدون هالوژن دارد. کاربرد اصلی آن سیم‌کشی سیستم اعلام حریق است: از پنل تا دتکتورها، شستی‌ها، آژیرها و ماژول‌ها. این کابل در گروه کابل‌های هالوژن فری و ضد حریق افشار نژاد قرار دارد.

هر حرف این کد معنای مشخصی دارد:

• J: کابل نصب ثابت
• E: مناسب الکترونیک صنعتی و سیستم‌های سیگنال
• H: عایق بدون هالوژن
• (St): شیلد استاتیک از فویل آلومینیوم
• H آخر: روکش بدون هالوژن

در کابل‌های پرزوج گاهی پسوند Bd هم می‌بینید. یعنی زوج‌ها در دسته‌های چهار زوجی چیده شده‌اند تا شناسایی آن‌ها هنگام اتصال ساده‌تر باشد.

چرا کابل اعلام حریق باید شیلددار و هالوژن فری باشد؟

چون سیگنال دتکتورها ضعیف است و مسیر کابل از راهروها و مسیرهای فرار می‌گذرد. شیلد فویل جلوی نویز کابل‌های برق، موتورها و اینورترها را می‌گیرد. در سیستم‌های آدرس‌پذیر که پنل مدام با دتکتورها داده رد و بدل می‌کند، همین شیلد خطای کاذب و قطع ارتباط را کم می‌کند.

هالوژن فری بودن به همان دلیلی اهمیت دارد که کابل هالوژن فری N2XH را برای تغذیه برق این ساختمان‌ها انتخاب می‌کنند: اگر آتش به سقف کاذب برسد، کابل‌ها نباید دود سیاه و گاز اسیدی به راهروی فرار بفرستند. روکش قرمز هم به نصاب و بازرس کمک می‌کند مسیر اعلام حریق را از کابل تلفن و شبکه جدا کنند.

مشخصات الکتریکی مهم برای طراح

مشخصات این خانواده بر پایه DIN VDE 0815 تعریف شده است. در این مرجع، مقاومت حلقه هر زوج با هادی ۰٫۸ میلی‌متر حداکثر ۷۳٫۲ اهم بر کیلومتر است و مقاومت عایقی حداقل ۱۰۰ مگااهم در کیلومتر.

عدد مقاومت حلقه کاربرد مستقیم دارد. حلقه‌ای که از پنل شروع می‌شود و پس از ۱۵۰۰ متر دوباره به پنل می‌رسد، با زوج ۰٫۸ میلی‌متری حدود ۱۱۰ اهم مقاومت دارد. هر پنل آدرس‌پذیر سقف مقاومت و ظرفیت خازنی حلقه را در دفترچه خود اعلام می‌کند؛ اگر حساب شما از آن بیشتر شد، حلقه را کوتاه‌تر کنید یا هادی ضخیم‌تری بگیرید.

پیش از آزمون عایقی با مگر، دتکتورها، ماژول‌ها و پنل را از حلقه جدا کنید. ولتاژ دستگاه تست به مدار الکترونیکی آن‌ها آسیب می‌زند و ممکن است بعد از آزمون چند دتکتور از کار افتاده پیدا کنید.

انتخاب تعداد زوج کابل اعلام حریق

تعداد زوج را نوع سیستم و نقش مسیر تعیین می‌کند. جدول زیر ساختارهای رایج را نشان می‌دهد:

مسیر	ساختار رایج
حلقه دتکتورهای آدرس‌پذیر	۱×۲×۰٫۸
زون دتکتورهای متعارف	۱×۲×۰٫۸ یا ۲×۲×۰٫۸
شستی، آژیر و ماژول‌ها در یک مسیر مشترک	۲×۲×۰٫۸
رایزر بین طبقات و تابلوهای ترمینال	۴×۲×۰٫۸ تا ۲۰×۲×۰٫۸

در رایزرها یکی دو زوج رزرو در نظر بگیرید، چون تعویض کابل بعد از بستن سقف کاذب کار پرهزینه‌ای است. برای آژیرها هم افت ولتاژ را جدا حساب کنید. جریان آن‌ها از دتکتورها خیلی بیشتر است و برخی سازندگان پنل برای این مدارها هادی ضخیم‌تری توصیه می‌کنند.

تفاوت با کابل تلفن و کابل ابزار دقیق

کابل تلفن J-Y(St)Y ساختار مشابهی دارد، اما عایق و روکش آن PVC است و در آتش دود و گاز اسیدی تولید می‌کند. انتخاب بین این دو را مشخصات فنی پروژه و مهندس طراح تعیین می‌کند. کابل ابزار دقیق LiYCY هم هادی افشان و شیلد بافته مسی دارد و برای سیگنال‌های آنالوگ صنعتی و اتصالات کمی متحرک مناسب‌تر است.

اگر مداری باید هنگام حریق برقدار بماند، مثل تغذیه پنل یا سیستم اعلام صوتی تخلیه، سراغ کابل ضد حریق NHXH FE180 بروید.

نکات نصب و تشخیص کابل اصل

• شعاع خمش را حداقل حدود ۷٫۵ برابر قطر خارجی بگیرید تا فویل شیلد پاره نشود.
• هنگام لخت کردن سر کابل، فویل را تمیز ببرید و سیم درین را سالم نگه دارید؛ اتصال شیلد از راه همین سیم انجام می‌شود.
• در هوای خیلی سرد کابل را نکشید و خم نکنید؛ روکش‌های بدون هالوژن در سرما شکننده‌تر می‌شوند.

برای تشخیص کابل اصل، نوشته روی روکش را بخوانید: نام سازنده، کد JE-H(St)H، تعداد زوج و قطر هادی. قطر هادی را با کولیس بسنجید؛ ۰٫۸ میلی‌متر باید واقعاً ۰٫۸ باشد، نه ۰٫۶. هادی هم باید مس خالص باشد و با خراش دادن، رنگ نقره‌ای آلومینیوم زیر آن دیده نشود.

افشار نژاد از سال ۱۳۴۵ در مشهد سیم و کابل می‌سازد و کابل‌های تلفنی و هالوژن فری هر دو در سبد بیش از ۳۰۰ محصول آن قرار دارند.

نحوه سفارش کابل اعلام حریق

1. تعداد زوج هر مسیر را از نقشه اعلام حریق یا پیمانکار سیستم بگیرید.
2. متراژ هر ساختار را جدا جمع بزنید، مثلاً حلقه‌ها با ۱×۲×۰٫۸ و رایزر با ۸×۲×۰٫۸.
3. شهر تحویل و زمان تقریبی نیاز پروژه را مشخص کنید.
4. با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا موجودی تأیید شود و پیش‌فاکتور برایتان ارسال شود.
