کابل J-Y(St)Y چیست و کجا به کار می‌رود؟

J-Y(St)Y کابل مخابراتی زوجی با شیلد فویل برای نصب ثابت داخل ساختمان است. در بازار بیشتر با نام «کابل تلفن شیلددار» شناخته می‌شود. این کابل برای صدا و سیگنال‌های کم‌جریان ساخته شده و برای برق‌رسانی به مصرف‌کننده‌ها مناسب نیست.

حروف این کد آلمانی، ساختار کابل را لایه به لایه می‌گویند:

• J: کابل نصب داخلی برای تأسیسات مخابراتی
• Y اول: عایق PVC روی هر رشته
• (St): شیلد استاتیک از فویل آلومینیوم با سیم تخلیه
• Y دوم: روکش بیرونی PVC

ابعاد با الگوی «تعداد زوج × ۲ × قطر هادی» روی روکش چاپ می‌شود؛ مثلاً ۱۰×۲×۰٫۶ یعنی ده زوج با هادی ۰٫۶ میلی‌متر. این کابل یکی از سه محصول گروه کابل‌های تلفنی و ابزار دقیق افشار نژاد است.

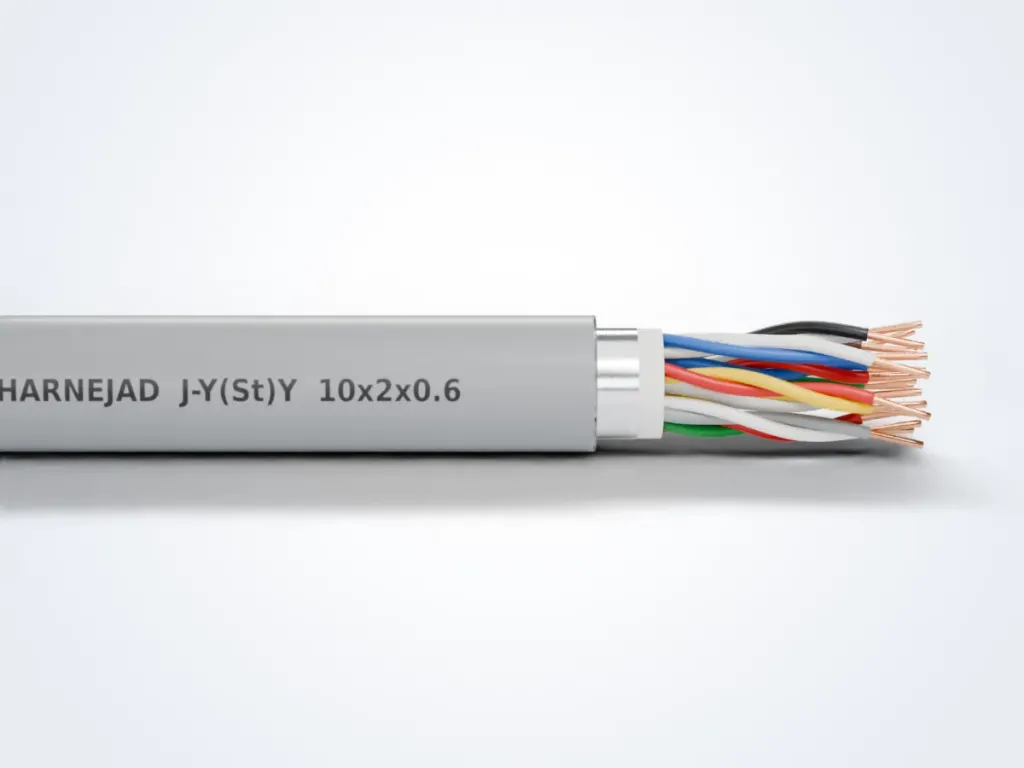

ساختار کابل تلفن شیلددار و کار هر لایه

در این کابل چهار رشته با هم یک کواد ستاره‌ای می‌سازند. هر دو رشته روبه‌روی هم یک زوج‌اند و چون دو زوج یک کواد عمود بر هم قرار می‌گیرند، تداخل مکالمه‌ها روی هم (هم‌شنوایی) کم می‌شود.

شیلد از فویل آلومینیومی است که یک طرفش لایه پلاستیکی دارد. سیم تخلیه (درین) روی سطح فلزی فویل قرار دارد و شیلد فقط از راه همین سیم به زمین وصل می‌شود. فویل، نویز الکتریکی موتورها و کابل‌های برق مجاور را از زوج‌ها دور نگه می‌دارد.

افشار نژاد از سال ۱۳۴۵ در مشهد سیم و کابل تولید می‌کند و از نخستین شرکت‌های ایرانی است که نشان استاندارد ملی را دریافت کردند. ساختار این کابل بر پایه VDE 0815 است که کد J-Y(St)Y را تعریف می‌کند. طبق استاندارد VDE 0815، مقاومت حلقه یک زوج با هادی ۰٫۶ میلی‌متر در ۲۰ درجه نباید از ۱۳۰ اهم بر کیلومتر بیشتر شود. این حد برای هادی ۰٫۸ میلی‌متر حدود ۷۳ اهم است.

انتخاب قطر هادی و تعداد زوج مناسب

هادی ۰٫۶ میلی‌متر برای خطوط تلفن داخل ساختمان و اتصال به ترمینال‌های LSA (کرونی) کافی است. اگر کابل جریان تغذیه آیفون، قفل برقی یا کارت‌خوان را هم می‌برد، قطر ۰٫۸ را انتخاب کنید. مقاومت حلقه آن حدود ۴۴ درصد کمتر است.

مثلاً قفل برقی ۱۲ ولتی با جریان ۰٫۵ آمپر را در فاصله ۵۰ متری در نظر بگیرید. با یک زوج ۰٫۶ حدود ۳٫۳ ولت افت ولتاژ دارد و ممکن است درست باز نشود. با زوج ۰٫۸ این افت به حدود ۱٫۸ ولت می‌رسد. راه دیگر، موازی کردن دو زوج ۰٫۶ است.

برای تعداد زوج، نیاز فعلی را بشمارید و حدود یک‌پنجم رزرو اضافه کنید. جدول زیر برای کارهای رایج نقطه شروع خوبی است:

کاربرد	قطر هادی پیشنهادی	تعداد زوج رایج
خط تلفن هر واحد	۰٫۶ میلی‌متر	۲ زوج
ستون اصلی تلفن ساختمان ۱۰ واحدی	۰٫۶ میلی‌متر	۲۰ زوج
چشمی دزدگیر با کنتاکت تمپر	۰٫۶ میلی‌متر	۴ زوج
آیفون صوتی یا تصویری	۰٫۶ یا ۰٫۸ میلی‌متر	طبق دفترچه سازنده آیفون
قفل برقی و کارت‌خوان در مسیر طولانی	۰٫۸ میلی‌متر	۴ زوج

فرق کابل تلفن با LiYCY و کابل شبکه

جای کابل تلفن، مسیر ثابت داخل دیوار و داکت است. اگر سیگنال از دستگاه متحرک یا تابلوی پرنویز صنعتی می‌آید، کابل ابزار دقیق LiYCY با شیلد بافته بهتر است. هادی افشان آن با لرزش کنار می‌آید و شیلد بافته‌اش نویز صنعتی را بهتر مهار می‌کند.

برای شبکه کامپیوتری سراغ کابل تلفن نروید. اترنت به زوج‌هایی با امپدانس مشخصه ۱۰۰ اهم و رفتار کنترل‌شده در فرکانس‌های بالا نیاز دارد و این کار کابل شبکه CAT6 است. سیگنال تصویر آنالوگ و آنتن هم جایش در کابل‌های کواکسیال است.

نکات نصب و نگهداری کابل تلفن

• کابل تلفن را در لوله یا سینی جدا از کابل برق ببرید. اگر مسیرها ناچار به هم می‌رسند، با زاویه قائم از هم رد شوند.
• سیم تخلیه را فقط در یک سر، معمولاً جعبه تقسیم اصلی، به شینه ارت وصل کنید. در محل مفصل، سیم‌های تخلیه دو تکه را به هم ببندید تا شیلد پیوسته بماند.
• تاب زوج‌ها را تا نزدیک ترمینال نگه دارید و عایق را کوتاه بردارید. خراش روی مس، نقطه شکستن بعدی است.
• شعاع خمش را از حدود ۱۰ برابر قطر بیرونی کابل کمتر نکنید و کابل را زیر بست فلزی له نکنید.
• در هوای سردتر از حدود ۵ درجه زیر صفر کابل را باز و خم نکنید؛ PVC سرد ترک برمی‌دارد.
• قرقره را دور از آفتاب انبار کنید و سر کابل بریده را ببندید تا رطوبت وارد نشود.

طراحی نهایی مسیرهای جریان ضعیف، ارت و فاصله از تأسیسات برق را با مهندس برق پروژه و ضوابط مبحث ۱۳ مقررات ملی ساختمان تطبیق دهید.

کابل تلفن اصل را چطور تشخیص بدهیم؟

روی روکش کابل اصل، نام سازنده، کد J-Y(St)Y، تعداد زوج و قطر هادی و شماره استاندارد خوانا چاپ شده است. اگر به کابلی شک دارید، این آزمون‌های ساده کمک می‌کنند:

• قطر هادی را با کولیس اندازه بگیرید. هادی‌ای که به‌جای ۰٫۶ میلی‌متر نزدیک ۰٫۵ است، مقاومت بیشتری دارد.
• سطح هادی را با تیغ بتراشید. مس خالص زیر خراش هم مسی می‌ماند؛ مغز نقره‌ای یعنی آلومینیوم روکش‌دار.
• آهنربا را به هادی نزدیک کنید. اگر جذب شد، مغز هادی فولادی است.
• با مولتی‌متر مقاومت حلقه یک زوج را در ۱۰۰ متر کابل بگیرید؛ برای هادی ۰٫۶ باید حدود ۱۳ اهم یا کمتر باشد.

نحوه سفارش کابل تلفن J-Y(St)Y

1. تعداد زوج و قطر هادی را مشخص کنید، مثلاً ۲۰ زوج با هادی ۰٫۶ میلی‌متر.
2. متراژ کل و طول هر تکه را بنویسید.
3. اگر رنگ روکش خاصی لازم دارید، بگویید؛ رنگ و متراژ سفارشی پروژه‌ها با هماهنگی واحد فروش تولید می‌شود.
4. شهر تحویل را اعلام کنید؛ ارسال به همه استان‌ها ممکن است.
5. با واحد فروش به شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا موجودی تأیید و پیش‌فاکتور برایتان ارسال شود.
