کابل ابزار دقیق LiYCY شیلددار افشار نژاد

کابل LiYCY چیست و کجا استفاده می‌شود؟

LiYCY نام آلمانی کابل کنترل افشان با شیلد بافته مسی است که در تابلوسازی و اتوماسیون بیشتر با نام «کابل ابزار دقیق شیلددار» شناخته می‌شود. ولتاژ کارش پایین است و برای برق‌رسانی به موتور یا مصرف‌کننده‌های قدرت ساخته نشده است.

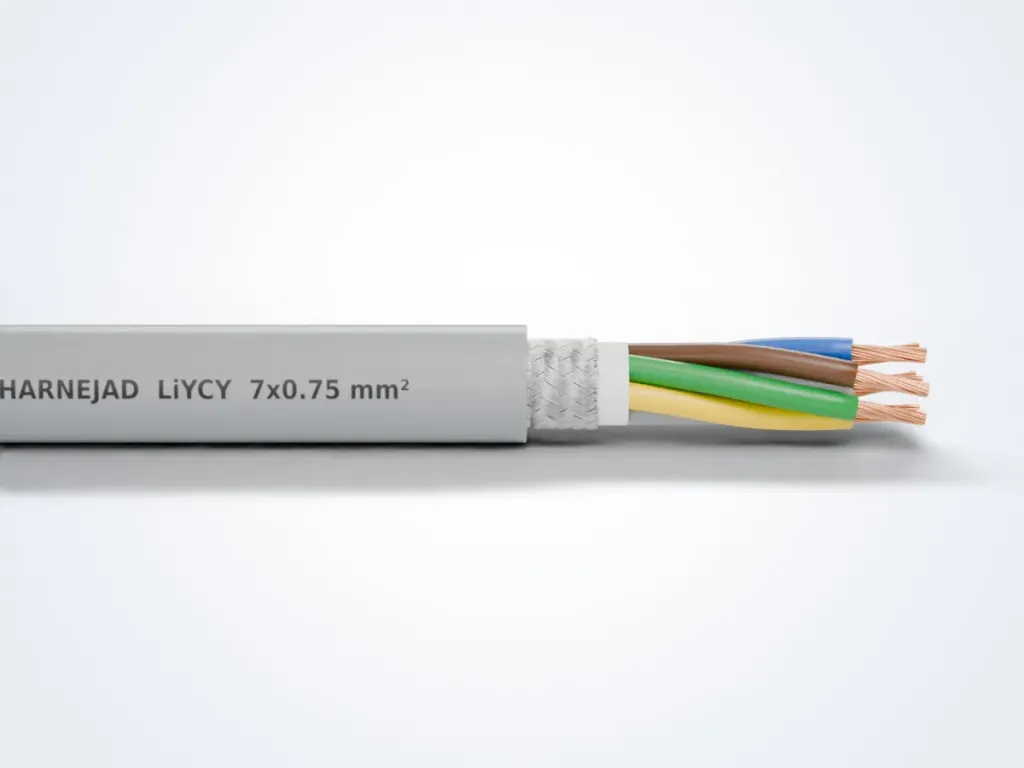

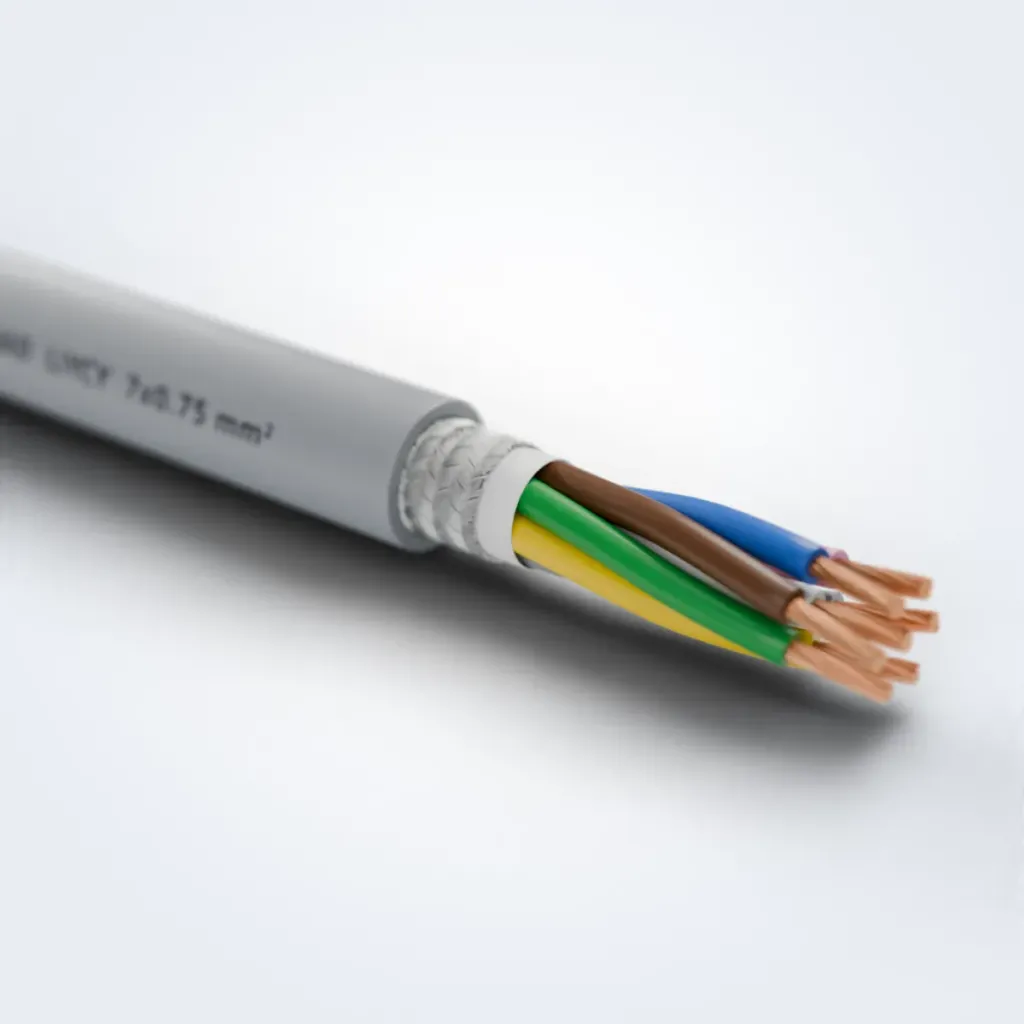

هر حرف این نام، یک بخش از ساختار کابل را نشان می‌دهد:

• Li: هادی افشان (لیتس) از مس
• Y: عایق PVC روی هر رشته
• C: شیلد بافته از سیم‌های مسی
• Y: روکش بیرونی PVC

جای اصلی LiYCY تابلوهای اتوماسیون، مسیر سنسورها تا PLC و دستگاه‌های اندازه‌گیری است؛ هر جا اینورتر، موتور یا کنتاکتور نزدیک یک سیگنال ضعیف کار می‌کند. این کابل در کنار کابل تلفن و کابل شبکه در گروه کابل‌های تلفنی و ابزار دقیق افشار نژاد قرار دارد. برای داده اترنت هم کابل شبکه CAT6 ساخته شده، نه LiYCY.

شیلد بافته چه فرقی با شیلد فویلی دارد؟

شیلد بافته به‌خاطر مقاومت الکتریکی کم، در فرکانس‌های پایین‌تر و برای تخلیه جریان‌های القایی بهتر عمل می‌کند. فویل با پوشش صددرصد در فرکانس‌های خیلی بالا قوی است، اما با خم و لرزش مکرر ترک می‌خورد. بافت مسی این ضعف را ندارد.

در LiYCY سیم‌های بافت از مس قلع‌اندودند و حدود ۸۵ درصد سطح کابل را می‌پوشانند. قلع جلوی اکسید شدن مس را می‌گیرد و لحیم‌کاری یا بستن شیلد زیر بست را ساده‌تر می‌کند. در مقابل، کابل تلفن J-Y(St)Y شیلد فویلی دارد که برای مسیر ثابت داخل ساختمان کافی و اقتصادی‌تر است.

انتخاب سطح مقطع و تعداد رشته

برای بیشتر سیگنال‌های ابزار دقیق، سطح مقطع ۰٫۵ میلی‌متر مربع انتخاب استاندارد است. سطح مقطع ۰٫۲۵ برای اتصال‌های کوتاه داخل تابلو کافی است. وقتی کابل جریان تغذیه شیر برقی یا رله را هم می‌برد، سراغ ۰٫۷۵ یا ۱ میلی‌متر مربع بروید.

حساب سرانگشتی کمک می‌کند. شیر برقی ۲۴ ولتی با جریان ۰٫۵ آمپر را در فاصله ۱۰۰ متری در نظر بگیرید. با رشته ۰٫۵ حدود ۳٫۹ ولت افت ولتاژ دارد که برای بسیاری از بوبین‌ها زیاد است. با رشته ۱ میلی‌متر مربع این عدد نصف می‌شود.

کاربرد	سطح مقطع رایج (mm²)	نکته
سیگنال ۴ تا ۲۰ میلی‌آمپر	۰٫۵	کابل دو یا سه رشته برای هر ترانسمیتر
دماسنج PT100 سه‌سیمه	۰٫۵ یا ۰٫۷۵	سه رشته هم‌سطح و هم‌طول برای جبران مقاومت
ورودی دیجیتال PLC	۰٫۵	کابل چندرشته برای چند ورودی هم‌مسیر
اتصال کوتاه داخل تابلو	۰٫۲۵	فقط سیگنال، بدون جریان تغذیه
شیر برقی و رله در مسیر طولانی	۰٫۷۵ تا ۱	افت ولتاژ را حساب کنید

یکی دو رشته رزرو هم کنار بگذارید. در کابل‌های ۷ رشته به بالا این رزرو هزینه کمی دارد و در تعمیرات بعدی وقت زیادی را نجات می‌دهد. در تونل، مترو و ساختمان‌های عمومی که روکش بدون هالوژن الزامی است، گزینه‌های هالوژن فری و ضد حریق را بررسی کنید.

ارت کردن شیلد؛ یک سر یا دو سر؟

برای سیگنال‌های آنالوگ فرکانس پایین مثل ۴ تا ۲۰ میلی‌آمپر و PT100، شیلد را فقط در یک سر، معمولاً سمت تابلو، به ارت وصل کنید. این کار جلوی جریان حلقه زمین را می‌گیرد که روی سیگنال نوسان و خطای اندازه‌گیری می‌سازد.

اگر نویز اصلی از اینورتر و منابع فرکانس بالا می‌آید، اتصال شیلد در هر دو سر نتیجه بهتری می‌دهد. در این حالت بین دو نقطه ارت یک هادی هم‌پتانسیل‌کننده با سطح مقطع کافی لازم است تا جریان ناخواسته از شیلد عبور نکند.

شیلد را با بست ۳۶۰ درجه یا گلند EMC بگیرید و پیگتیل بلند نسازید. چند سانتی‌متر سیم شیلد تابیده، اثر شیلد را در فرکانس بالا تا حد زیادی از بین می‌برد. شیلد هم هرگز نباید نقش سیم برگشت سیگنال را داشته باشد.

نکات نصب کنار کابل قدرت

• کابل سیگنال را در سینی جدا از کابل موتور و خروجی اینورتر ببرید. اگر سینی مشترک است، جداکننده فلزی بگذارید.
• جایی که مسیرها همدیگر را قطع می‌کنند، عبور با زاویه قائم کمترین القا را دارد.
• شعاع خمش در نصب ثابت را از حدود ۶ برابر قطر بیرونی و در کاربرد متحرک از حدود ۱۵ برابر کمتر نکنید.
• بست کمربندی را آن‌قدر سفت نکنید که بافت شیلد زیر روکش تغییر شکل بدهد.
• اگر خود مدار قدرت باید شیلد یا هادی هم‌مرکز داشته باشد، از کابل شیلددار NYCY استفاده کنید؛ LiYCY برای جریان قدرت ساخته نشده است.

LiYCY اصل را چطور بشناسیم؟

اولین نشانه، چاپ روکش است: نام سازنده، کد LiYCY، تعداد رشته و سطح مقطع باید خوانا و پیوسته چاپ شده باشند. بعد یک تکه کوتاه از کابل را باز کنید:

• بافت شیلد باید متراکم باشد و سیم‌هایش زیر خراش رنگ مس نشان دهند. بافت پراکنده یا مغز نقره‌ای یعنی صرفه‌جویی در شیلد.
• رنگ رشته‌ها طبق DIN 47100 به ترتیب سفید، قهوه‌ای، سبز، زرد، خاکستری و صورتی شروع می‌شود.
• مقاومت یک رشته را در ۱۰۰ متر کابل اندازه بگیرید. طبق استاندارد IEC 60228، مقاومت هادی ۰٫۵ میلی‌متر مربع کلاس ۵ در ۲۰ درجه حداکثر ۳۹ اهم بر کیلومتر است. این یعنی حدود ۳٫۹ اهم در ۱۰۰ متر.

مراحل سفارش کابل ابزار دقیق LiYCY

1. تعداد رشته و سطح مقطع را مشخص کنید، مثلاً ۷ رشته ۰٫۵ میلی‌متر مربع.
2. متراژ کل و طول تکه‌ها را بنویسید.
3. اگر رنگ روکش خاص یا ساختار زوج‌تابیده لازم دارید، از ابتدا بگویید تا امکانش بررسی شود.
4. شهر مقصد را مشخص کنید. ارسال به تمام استان‌ها امکان‌پذیر است.
5. این اطلاعات را تلفنی به واحد فروش بدهید (۰۲۱-۳۳۹۹۹۰۳۲)؛ کارشناس فروش موجودی را تأیید می‌کند و پیش‌فاکتور می‌فرستد.
