کابل افشان خراسان افشار نژاد
کابل افشان خراسان افشار نژاد برای وسایلی ساخته میشود که یک جا ثابت نمی‌مانند: یخچالی که جابه‌جا میشود، دریلی که دست‌به‌دست می‌چرخد یا ژنراتوری که هر چند هفته به کارگاه تازه‌ای می‌رود. هادی همه این کابل‌ها مس افشان کلاس ۵ است و در سه نوع H03VV-F، H05VV-F و H07RN-F عرضه می‌شوند. اینجا فرقشان را می‌بینید، نوع مناسب کارتان را انتخاب میکنید و سفارش را تلفنی ثبت میکنید.
انواع کابل‌های افشان
کابل‌های نرم PVC و لاستیکی با هادی مس کلاس ۵ برای لوازم خانگی، ابزار سیار و برق موقت کارگاه.
کابل افشان چیست و چه فرقی با مفتولی دارد؟
کابل افشان کابلی است که هادی هر رشته‌اش از ده‌ها مفتول نازک مسی تابیده شده، نه از یک مفتول ضخیم. نتیجه این ساختار انعطاف است: کابل بارها خم میشود، دور قرقره می‌پیچد و همراه وسیله جابه‌جا میشود، بی‌آنکه مس آن خسته شود و بشکند.
طبق استاندارد IEC 60228، هادی این کابل‌ها در کلاس ۵ قرار می‌گیرد که مخصوص کاربرد متحرک تعریف شده است. سیم مفتولی (کلاس ۱) برای سیم‌کشی ثابت داخل لوله ساخته شده و اگر مدام خم شود، دیر یا زود از همان نقطه خمش می‌شکند.
به همین دلیل کابل افشان را بیشتر این جاها می‌بینید:
- سیم برق لوازم خانگی مثل یخچال، لباس‌شویی و جاروبرقی
- سیم سیار، سه‌راهی و رابط‌های قرقره‌ای
- ابزار برقی دستی و دستگاه‌های کارگاهی
- برق موقت کارگاه ساختمانی، ژنراتور و تجهیزات فضای باز
مقایسه H03VV-F، H05VV-F و H07RN-F
هر سه کابل افشان‌اند، اما برای یک اندازه از سختی کار ساخته نشده‌اند. فرق اصلی در ضخامت و جنس روکش است و همین، جای مصرف هر کدام را تعیین میکند.
| کد | ولتاژ نامی | کاربرد اصلی | ویژگی شاخص |
|---|---|---|---|

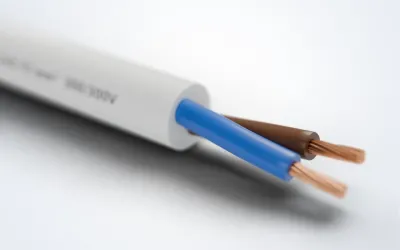

| H03VV-F | ۳۰۰/۳۰۰ ولت | چراغ، شارژر و وسایل سبک خانگی | باریک و سبک، فقط ۰٫۵ و ۰٫۷۵ میلیمتر مربع |

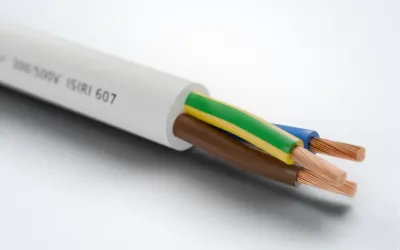

| H05VV-F | ۳۰۰/۵۰۰ ولت | یخچال، لباس‌شویی، سیم سیار و ابزار برقی | ۲ تا ۵ رشته، مناسب بیشتر لوازم خانگی |

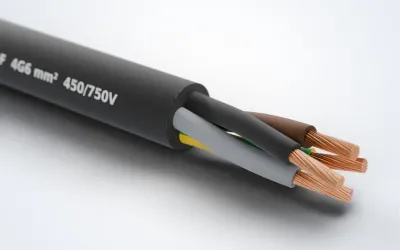

| H07RN-F | ۴۵۰/۷۵۰ ولت | کارگاه ساختمانی، ژنراتور و فضای باز | روکش لاستیکی مقاوم در برابر روغن، آفتاب و سرما |
اگر وسیله شما سبک است و جریان کمی می‌کشد، کابل افشان سبک H03VV-F کافی است. برای بیشتر لوازم خانگی و سیم سیار، کابل افشان H05VV-F انتخاب معمول برق‌کارهاست. هر جا کابل روی زمین کارگاه، زیر آفتاب یا کنار روغن کار میکند، سراغ کابل لاستیکی H07RN-F بروید.
چهار معیار برای انتخاب کابل افشان
سطح مقطع متناسب با جریان و طول
سطح مقطع را جریان وسیله و طول کابل تعیین میکند. جریان را از پلاک دستگاه بخوانید یا از توان و ولتاژ به دست بیاورید. وقتی مسیر طولانی است، افت ولتاژ هم مهم میشود؛ ابزار محاسبه سطح مقطع کابل هر دو را با هم حساب میکند.
تعداد رشته و نوع مدار
وسایل دوبل‌عایق با کابل ۲ رشته کار می‌کنند. وسیله‌ای که بدنه فلزی دارد، رشته ارت می‌خواهد و باید ۳ رشته باشد. کابل ۴ و ۵ رشته برای مصرف‌کننده سه‌فاز یا وسایلی با چند مدار جدا، مثل کولر آبی، کاربرد دارد.
محیط کار و جنس روکش
روکش PVC برای فضای سرپوشیده، خشک یا کمی مرطوب مناسب است. آفتاب مستقیم، روغن، سرمای زیر صفر و رفت‌وآمد ماشین‌آلات آن را زودتر از موعد از کار می‌اندازد. در این شرایط روکش لاستیکی پلی‌کلروپرن انتخاب مطمئن‌تری است.
استاندارد و چاپ روی روکش
روی روکش کابل استاندارد، نام سازنده، کد کابل، تعداد رشته و سطح مقطع چاپ میشود. کابلی که نوشته‌ای ندارد یا چاپش با فاکتور نمی‌خواند، احتمال کم‌مس بودن یا عایق نامرغوب را با خودش می‌آورد.
کابل افشان جای سیم‌کشی ثابت ساختمان را نمی‌گیرد. برای سیم‌کشی داخل لوله و دیوار از سیم‌های ساختمانی استفاده کنید. طراحی نهایی را هم به مهندس برق و مطابق مقررات ملی ساختمان مبحث ۱۳ بسپارید.
سفارش کابل افشان از افشار نژاد
شرکت صنعتی الکتریک خراسان از سال ۱۳۴۵ در مشهد سیم و کابل تولید میکند و جزو نخستین شرکت‌های ایرانی است که نشان استاندارد ملی گرفتند. تولید کابل‌های افشان این مجموعه مطابق استاندارد ملی ایران (ISIRI) و منطبق با IEC است.
برای سفارش کافی است این چند قدم را بردارید:
- نوع کابل را انتخاب کنید: H03VV-F، H05VV-F یا H07RN-F.
- تعداد رشته و سطح مقطع را بنویسید، مثلاً ۳×۱٫۵.
- متراژ کل یا تعداد کلاف و شهر محل تحویل را مشخص کنید.
- با واحد فروش به شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا موجودی تأیید شود و پیشفاکتور برایتان ارسال شود.
اگر برای پروژه یا خط تولید به طول یا رنگ روکش خاصی نیاز دارید، همان موقع بگویید. تولید سفارشی با هماهنگی واحد فروش بررسی میشود.
سوالات متداول کابل‌های افشان
کابل افشان ۳ در ۱٫۵ یعنی چه؟
یعنی کابلی با سه رشته عایقدار که سطح مقطع مس هر رشته ۱٫۵ میلیمتر مربع است. در کابل سهرشته معمولاً یکی از رشتهها سبز و زرد است و برای ارت استفاده میشود.
قیمت کابل افشان خراسان را از کجا بپرسم؟
قیمت و موجودی را واحد فروش تلفنی اعلام میکند. با ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید و نوع، سایز و متراژ را بگویید تا پیشفاکتور برایتان ارسال شود.
کابل افشان را به شهرستان هم ارسال میکنید؟
بله، ارسال به همه استانها ممکن است. شهر مقصد را هنگام سفارش بگویید تا شرایط ارسال با شما هماهنگ شود.
فرق کابل افشان با سیم افشان چیست؟
سیم افشان یک رشته عایقدار بدون روکش بیرونی است، اما کابل افشان چند رشته عایقدار را زیر یک روکش مشترک دارد. سیمهایی مثل سیم افشان H07V-K برای داخل لوله و تابلو هستند و کابل افشان برای اتصال وسایل متحرک.
کابل افشان در سرما ترک می‌خورد؟
نوع PVC اگر در دمای زیر حدود منفی ۵ درجه خم یا باز شود، ممکن است ترک بخورد. برای کار در سرما و فضای باز، کابل لاستیکی H07RN-F تا حدود منفی ۲۵ درجه انعطافش را حفظ میکند.
مشاوره و سفارش کابل افشان
برای انتخاب سایز، استعلام موجودی و دریافت پیشفاکتور با واحد فروش افشار نژاد تماس بگیرید.
