کابل لاستیکی H07RN-F خراسان

کابل H07RN-F چیست و کجا لازم می‌شود؟

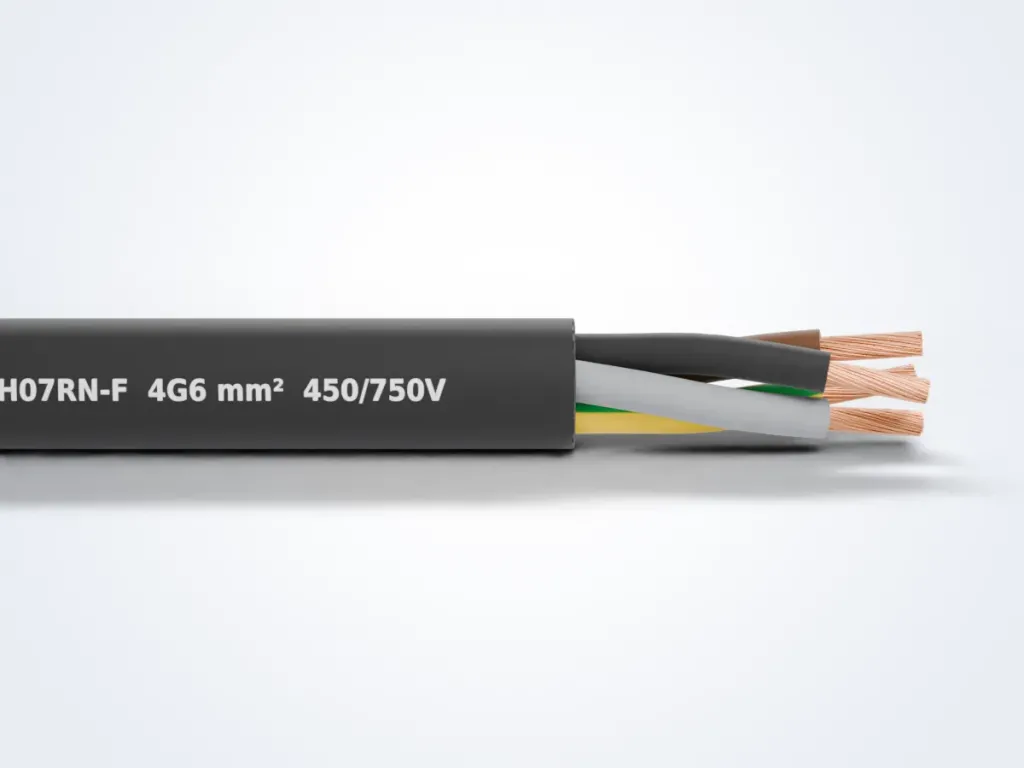

H07RN-F کابل افشان سنگین با عایق لاستیکی و روکش پلی‌کلروپرن است که برای ولتاژ ۴۵۰/۷۵۰ ولت و کار در شرایط سخت ساخته می‌شود. مرجع آن استاندارد اروپایی EN 50525-2-21 است و معادل بین‌المللی‌اش در IEC 60245-4 با شماره تیپ ۶۶ آمده است.

حروف کد هم همین را می‌گویند. R یعنی عایق لاستیکی، N یعنی روکش پلی‌کلروپرن (همان نئوپرن) و F یعنی هادی افشان.

این همان کابلی است که در کارگاه ساختمانی از تابلو موقت تا بتونیر روی زمین پهن می‌شود، زیر پا می‌ماند و دوغاب سیمان رویش می‌ریزد. کابل PVC در چنین شرایطی زود آسیب می‌بیند.

مزیت روکش لاستیکی در شرایط سخت

روکش پلی‌کلروپرن و عایق لاستیکی در برابر عواملی مقاوم‌اند که کابل PVC را زودتر از کار می‌اندازند:

• روغن و گریس: کنار گیربکس، موتور ژنراتور و ماشین‌آلات، روکش نرم و متورم نمی‌شود.
• آفتاب و ازن: تابش مستقیم و ازن هوا روکش را به‌سرعت سخت و ترک‌دار نمی‌کند.
• سرما: کابل در کار متحرک تا حدود منفی ۲۵ درجه و در نصب ثابت تا حدود منفی ۴۰ درجه انعطافش را حفظ می‌کند.
• ضربه و سایش: عایق و روکش آن از کابل PVC هم‌سایز ضخیم‌ترند و له شدن و کشیده شدن روی زمین را بهتر تحمل می‌کنند.
• کندسوزی: روکش در آزمون IEC 60332-1-2 شعله را در طول کابل گسترش نمی‌دهد.

باران و رطوبت هم مشکلی برای این کابل ایجاد نمی‌کنند. فقط برای کار دائم زیر آب، مثل پمپ شناور، نوع ویژه H07RN8-F ساخته شده است و H07RN-F معمولی جای آن را نمی‌گیرد.

دمای کار و جریان مجاز در گرمای تابستان

طبق استاندارد EN 50525-2-21، دمای هادی H07RN-F در کار عادی نباید از ۶۰ درجه سانتی‌گراد بالاتر برود. این عدد از کابل‌های PVC که تا ۷۰ درجه کار می‌کنند کمتر است و در کارگاه‌های مناطق گرمسیر اهمیت پیدا می‌کند.

جریان‌های جدول مشخصات برای هوای ۳۰ درجه است. در تابستان خوزستان یا بندرعباس که هوا به ۴۵ درجه می‌رسد، جریان مجاز حدود ۳۰ درصد کم می‌شود. پس کابل ۴×۶ که در بهار ۳۷ آمپر را راحت می‌برد، در مرداد فقط حدود ۲۶ آمپر را بی‌خطر تحمل می‌کند.

انتخاب سایز و تعداد رشته برای برق کارگاه

تعداد رشته را نوع مدار تعیین می‌کند. کابل ۳ رشته برای مصرف‌کننده تک‌فاز با ارت است و موتور سه‌فاز بدون نول با ۴ رشته کار می‌کند. تابلوی کارگاه که هم سه‌فاز دارد و هم پریز تک‌فاز، کابل ۵ رشته می‌خواهد. نوع تک‌رشته هم برای فیدرهای جریان بالا و اتصال ژنراتور به تابلو به کار می‌رود.

اگر روی کابل بین تعداد رشته و سطح مقطع حرف G چاپ شده باشد، یکی از رشته‌ها سبز و زرد و مخصوص ارت است. حرف X یعنی کابل رشته ارت ندارد.

مصرف‌کننده	سایز رایج	نکته
فرز، دریل بتن و ابزار دستی تک‌فاز	۳×۱٫۵ تا ۳×۲٫۵	برای رابط بلندتر از ۲۵ متر، ۲٫۵
بتونیر و پمپ تک‌فاز	۳×۲٫۵ تا ۳×۴	جریان راه‌اندازی موتور را در نظر بگیرید
موتور سه‌فاز سیار و بالابر	۴×۲٫۵ تا ۴×۱۰	بر اساس جریان پلاک موتور و طول مسیر
تابلو موقت کارگاه	۵×۶ و بزرگ‌تر	سایز را بر اساس کل بار تابلو حساب کنید

این عددها برای مسیرهای معمول کارگاهی است. اگر فاصله تابلو تا مصرف‌کننده زیاد است، افت ولتاژ را با ابزار محاسبه سطح مقطع کابل کنترل کنید.

برای برق موقت کارگاه، کلید محافظ جان (RCD) سر پریزها یک اصل ایمنی پذیرفته‌شده است. طراحی نهایی تابلو و مسیر کابل را مهندس برق بر اساس مقررات ملی ساختمان مبحث ۱۳ بررسی کند.

H07RN-F یا کابل افشان PVC؟

داخل ساختمان کابل PVC کافی است و H07RN-F برای بیرون، کارگاه و شرایط سخت. برای یخچال، لباس‌شویی و ابزار سبک، کابل افشان H05VV-F سبک‌تر و باریک‌تر است و برای چراغ و وسایل کوچک کابل سبک H03VV-F کافی است. مقایسه هر سه نوع را در صفحه کابل‌های افشان خراسان ببینید.

نکات نصب و نگهداری در کارگاه

• کابل را از روی لبه تیز بتن، آرماتور و ورق عبور ندهید. در مسیر رفت‌وآمد ماشین‌آلات، آن را هوایی یا داخل کانال محافظ رد کنید.
• شعاع خمش را در کار متحرک دست‌کم حدود ۶ برابر قطر بیرونی نگه دارید.
• اتصال وسط مسیر را با چسب برق نبندید. از فیش و پریز صنعتی ضدآب یا جعبه تقسیم مناسب استفاده کنید.
• قرقره را زیر بار کامل تا آخر باز کنید تا کابل بتواند گرمایش را از دست بدهد.
• روکش را مرتب نگاه کنید. هر جا بریده شده و رنگ عایق رشته‌ها پیداست، آن تکه را تعویض کنید.
• بعد از کار کابل را تمیز و خشک کنید و حلقه‌شده در جای سرپوشیده، دور از حلال‌ها و منابع گرما نگه دارید.

تشخیص کابل لاستیکی اصل و سفارش آن

روی روکش مشکی کابل اصل، نام سازنده، کد H07RN-F و تعداد رشته و سطح مقطع چاپ یا برجسته شده است. روکش لاستیکی واقعی کدر و کشسان است و بعد از خم شدن شکل اولش را پس می‌گیرد. روکش PVC که به جای لاستیک فروخته می‌شود براق‌تر است و در سرما سفت می‌شود.

افشار نژاد گواهی ISO 9002 را در سال ۱۳۷۹ از SGS گرفته و بیش از ۳۰۰ نوع سیم و کابل تولید می‌کند. برای سفارش H07RN-F:

1. تعداد رشته و سطح مقطع را مشخص کنید و بگویید رشته ارت لازم دارید یا نه.
2. طول هر قطعه را بنویسید. برای قرقره کارگاهی، طول یکسره بهتر از چند تکه متصل‌شده است و طول دلخواه با هماهنگی واحد فروش بررسی می‌شود.
3. شهر محل تحویل را اعلام کنید؛ ارسال به همه استان‌ها ممکن است.
4. با واحد فروش به شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا موجودی تأیید شود و پیش‌فاکتور دریافت کنید.
