کابل افشان سبک H03VV-F خراسان

کابل H03VV-F چیست و برای چه وسایلی مناسب است؟

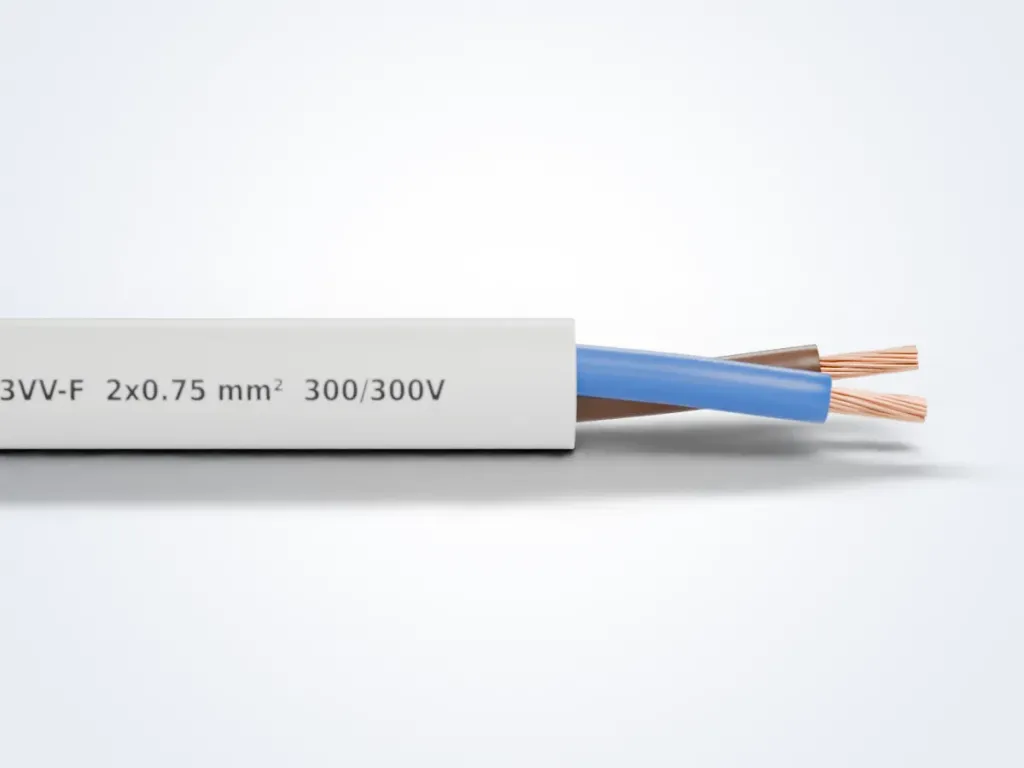

H03VV-F کابل افشان سبک با عایق و روکش PVC است که برای وسایل کم‌مصرف و کم‌وزن ساخته می‌شود. کدش بخشی از مشخصاتش را می‌گوید: ۰۳ یعنی ولتاژ نامی ۳۰۰/۳۰۰ ولت، دو حرف V یعنی عایق و روکش PVC و F یعنی هادی افشان.

جای این کابل پشت چراغ مطالعه، آباژور، رادیو، مودم و شارژر است. این وسایل جریان کمی می‌کشند و وزنشان فشاری روی کابل نمی‌آورد. قطر بیرونی H03VV-F حدود ۵ تا ۶ میلی‌متر است، به همین دلیل در بدنه‌های کوچک و پایه چراغ راحت جا می‌شود.

محدودیت‌های کابل افشان سبک را جدی بگیرید

طبق استاندارد IEC 60335-1، کابل رابط سبک PVC فقط برای وسایلی مجاز است که وزنشان از ۳ کیلوگرم بیشتر نباشد. این قاعده برای سازندگان لوازم برقی اهمیت دارد، چون محصولی که کابل سبک‌تر از حد لازم داشته باشد با الزامات ایمنی این استاندارد نمی‌خواند.

H03VV-F را برای این موارد انتخاب نکنید:

• وسایل گرمایشی مثل اتو، بخاری برقی، کتری و ساندویچ‌ساز. هم جریانشان بالاست و هم بدنه داغشان به روکش PVC آسیب می‌زند؛ برای این‌ها سراغ کابل‌های مقاوم در برابر حرارت بروید.
• لوازم سنگین‌تر یا پرمصرف مثل لباس‌شویی، یخچال و جاروبرقی که به کابل H05VV-F نیاز دارند.
• فضای باز، کارگاه صنعتی و کشاورزی که جای کابل لاستیکی H07RN-F است.
• سیم‌کشی ثابت داخل دیوار، سقف کاذب یا لوله.

انتخاب بین ۰٫۵ و ۰٫۷۵ میلی‌متر مربع

معیار اصلی، جریان وسیله است که روی پلاک یا برچسب آن نوشته شده. اگر فقط توان را بر حسب وات دارید، آن را بر ۲۲۰ تقسیم کنید تا جریان تقریبی به دست بیاید.

جریان وسیله	توان تقریبی در ۲۲۰ ولت	کابل مناسب
تا ۳ آمپر	تا حدود ۶۵۰ وات	H03VV-F با سطح مقطع ۰٫۵ (طول تا ۲ متر)
۳ تا ۶ آمپر	حدود ۶۵۰ تا ۱۳۰۰ وات	H03VV-F با سطح مقطع ۰٫۷۵
۶ تا ۱۰ آمپر	تا حدود ۲۲۰۰ وات	H05VV-F با سطح مقطع ۱
۱۰ تا ۱۶ آمپر	تا حدود ۳۵۰۰ وات	H05VV-F با سطح مقطع ۱٫۵

اگر کابل از ۲ متر بلندتر است، حتی برای وسیله کم‌مصرف سایز ۰٫۷۵ را ترجیح دهید. تعداد رشته هم ساده است. وسیله دوبل‌عایق ۲ رشته می‌خواهد و وسیله‌ای که بدنه فلزی دارد، ۳ رشته با رشته ارت سبز و زرد.

H03VV-F در کنار سیم نرم H05V-K

سازندگان چراغ و لوازم کوچک معمولاً دو نوع هادی افشان لازم دارند. داخل بدنه و پایه چراغ، جایی که سیم از دید و دست دور است، سیم نرم H05V-K تک‌رشته کافی است. از بدنه تا پریز اما کابل باید روکش داشته باشد و H03VV-F همین کار را انجام می‌دهد.

اگر محصولتان از ۳ کیلوگرم سنگین‌تر شد یا جریانش از ۶ آمپر گذشت، کابل خروجی را به H05VV-F ارتقا دهید. این تغییر کوچک محصول شما را از نظر ایمنی سر جایش نگه می‌دارد. مقایسه هر سه نوع را در صفحه کابل‌های افشان خراسان ببینید.

نکات مونتاژ و نگهداری

• محل ورود کابل به بدنه فلزی را با بوش لاستیکی بپوشانید تا لبه ورق، روکش را نبرد.
• کابل را با گیره کشش در بدنه محکم کنید. گره زدن کابل داخل پایه چراغ روش قدیمی و نامطمئنی است.
• عایق را با سیم‌لخت‌کن تنظیم‌شده بردارید. در سطح مقطع ۰٫۵ بریدن چند رشته مس، ظرفیت هادی را محسوس کم می‌کند.
• کابل را از کنار لامپ رشته‌ای، هالوژن یا هر سطح داغ دیگر عبور ندهید.
• کلاف‌ها را دور از آفتاب و گرما انبار کنید و در دمای زیر حدود منفی ۵ درجه باز و خم نکنید.

تشخیص کابل اصل و نحوه سفارش

روی روکش کابل اصل، نام سازنده، کد H03VV-F و تعداد رشته و سطح مقطع چاپ می‌شود. در کابل‌های نازک، تقلب بیشتر در خود هادی است. مقاومت هادی را با ستون مقاومت جدول مشخصات مقایسه کنید؛ عدد بالاتر یعنی مس کمتر از سایز ادعاشده.

افشار نژاد با بیش از ۳۰۰ محصول در سبد خود، کابل‌های افشان را مطابق استاندارد ملی ایران و منطبق با IEC تولید می‌کند. برای سفارش H03VV-F:

1. تعداد رشته و سطح مقطع را مشخص کنید: ۲×۰٫۵، ۲×۰٫۷۵، ۳×۰٫۵ یا ۳×۰٫۷۵.
2. متراژ کل را بنویسید. اگر تولیدکننده هستید و طول یا رنگ خاصی لازم دارید، آن را هم اضافه کنید.
3. شهر محل تحویل را مشخص کنید.
4. با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا واحد فروش موجودی را تأیید کند و پیش‌فاکتور بفرستد.
