سیم نرم H05V-K چیست و کجا به کار می‌رود؟

سیم نرم H05V-K سیمی تک‌عایق با هادی مسی بسیار انعطاف‌پذیر است که برای سیم‌کشی داخل تابلوهای فرمان، دستگاه‌ها و مدارهای سیگنال به کار می‌رود. خیلی‌ها آن را با سایزش صدا می‌زنند، مثل «سیم افشان ۰٫۷۵» یا «سیم افشان ۰٫۵».

در کد این سیم، عدد ۰۵ یعنی ولتاژ نامی ۳۰۰/۵۰۰ ولت، V یعنی عایق PVC و K یعنی هادی افشان. این رده ولتاژ برای مدارهای فرمان ۲۳۰ ولت و ۲۴ ولت داخل تابلو کافی است و عایق نازک‌تر آن اجازه می‌دهد سیم‌های بیشتری در داکت جا شوند.

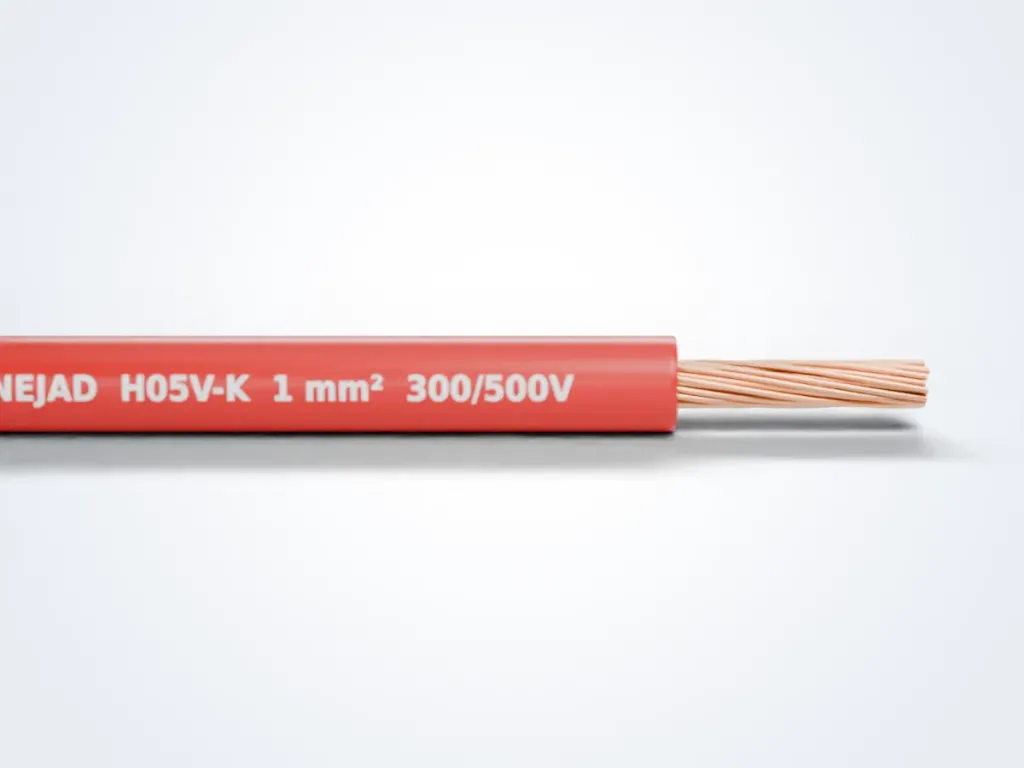

ساختار سیم نرم افشار نژاد

هادی از رشته‌های مسی آنیل‌شده با قطر حدود ۰٫۲ میلی‌متر تابیده می‌شود. طبق استاندارد IEC 60228، قطر هر رشته در هادی کلاس ۵ با این سایزها نباید از ۰٫۲۱ میلی‌متر بیشتر شود؛ همین ریزی رشته‌هاست که سیم را نرم و در برابر لرزش مقاوم نگه می‌دارد.

روی هادی یک لایه PVC با ضخامت اسمی ۰٫۶ میلی‌متر قرار می‌گیرد. افشار نژاد این سیم را بر پایه ISIRI 607 تولید می‌کند؛ کارخانه‌ای که از ۱۳۴۵ در مشهد سیم برق می‌سازد و جزو نخستین شرکت‌های ایرانی دارای نشان استاندارد ملی است.

انتخاب سایز: ۰٫۵، ۰٫۷۵ یا ۱؟

سایز سیم نرم را جریان مدار و طول مسیر تعیین می‌کند، نه عادت تابلوساز. الگوی رایج در تابلوهای فرمان این است:

• ۰٫۵: ورودی‌های دیجیتال PLC، سیگنال سنسورها و مدارهایی با جریان چند ده میلی‌آمپر
• ۰٫۷۵: مدار فرمان ۲۴ ولت، بوبین رله‌ها و چراغ‌های سیگنال
• ۱: مدار فرمان ۲۳۰ ولت، بوبین کنتاکتورها و تغذیه ماژول‌ها

مدار فرمان معمولاً با فیوز یا مینیاتوری ۲ تا ۶ آمپر محافظت می‌شود و سایز سیم باید با همین فیوز جور باشد. در مسیر طولانی افت ولتاژ را هم حساب کنید. فرض کنید سیم ۲۴ ولت داخل داکت یک دستگاه ۳۰ متر جلو می‌رود؛ رفت و برگشت می‌شود ۶۰ متر. با سیم ۰٫۵ و جریان ۰٫۵ آمپر، افت حدود ۱٫۲ ولت یعنی ۵ درصد است و با سیم ۱ نصف این مقدار.

رنگ‌بندی سیم در تابلو فرمان

رنگ‌بندی ثابت، عیب‌یابی را برای تعمیرکار بعدی ساده می‌کند. رنگ‌های توصیه‌شده برای تجهیزات الکتریکی ماشین‌آلات در IEC 60204-1 این‌هاست:

مدار	رنگ پیشنهادی
قدرت AC و DC	مشکی
فرمان AC	قرمز
فرمان DC	آبی
مدار تغذیه‌شده از منبع بیرونی (اینترلاک)	نارنجی
نول	آبی روشن
ارت	سبز و زرد

آبی فرمان DC را با آبی روشن نول اشتباه نگیرید. اگر کارفرما یا سازنده دستگاه رنگ‌بندی خودش را دارد، همان را رعایت کنید و در نقشه تابلو بنویسید؛ رنگ‌های موجود را هم هنگام سفارش از واحد فروش بپرسید.

تفاوت با سیم‌ها و کابل‌های مشابه

H05V-K نسخه نازک‌تر و کم‌ولتاژتر سیم افشان H07V-K است. هر دو هادی کلاس ۵ دارند، اما H07V-K از ۱٫۵ میلی‌متر مربع شروع می‌شود و ولتاژ نامی ۴۵۰/۷۵۰ ولت دارد. در عمل، سیم‌کشی قدرت تابلو با H07V-K و سیم‌کشی فرمان با H05V-K انجام می‌شود.

اگر سیم باید از بدنه دستگاه بیرون برود یا به وسیله‌ای جابه‌جاشونده برسد، سیم تک‌عایق کافی نیست و کابل روکش‌دار کابل افشان H05VV-F لازم است. فهرست کامل سیم‌ها را در صفحه سیم برق خراسان ببینید.

نکات سیم‌کشی تابلو با سیم نرم

• سر همه سیم‌ها وایرشو بزنید. رشته‌های ۰٫۲ میلی‌متری زیر پیچ ترمینال زود له و قطع می‌شوند.
• برای دو سیم در یک ترمینال از وایرشوی دوقلو استفاده کنید، نه از تاباندن دو سیم به هم.
• دو سر هر سیم را با شماره‌گذار علامت بزنید تا با نقشه تابلو یکی باشد.
• سیم‌های سیگنال و ۲۴ ولت را در داکتی جدا از سیم‌های قدرت و خروجی اینورتر ببرید.
• جای عبور سیم از لبه ورق فلزی، گرومت یا نوار محافظ بگذارید تا عایق نازک بریده نشود.

سیم نرم را قلع‌اندود نکنید که بعد زیر پیچ ترمینال برود؛ قلع زیر فشار پیچ کم‌کم جا باز می‌کند و اتصال شل می‌شود. لحیم فقط برای اتصال مستقیم روی برد مدار چاپی مناسب است.

شناخت سیم نرم اصل

روی عایق سیم اصل افشار نژاد، نام سازنده، کد H05V-K، سطح مقطع و ولتاژ نامی چاپ شده است. سر سیم را باز کنید: رشته‌ها باید ریز، هم‌اندازه، مسی‌رنگ و بدون تیرگی باشند. سیمی که رشته‌های کم و ضخیم دارد، نه نرمی کلاس ۵ را دارد و نه دوامش را در برابر لرزش.

وزن هم سرنخ خوبی است. هر ۱۰۰ متر سیم ۰٫۷۵ حدود ۱٫۲ کیلوگرم وزن دارد و کلاف خیلی سبک‌تر جای سؤال دارد. عایق هم باید تمیز از رشته‌ها جدا شود و به آن‌ها نچسبد.

نحوه سفارش سیم نرم H05V-K

1. سایز و رنگ‌های لازم را بر اساس نقشه تابلو مشخص کنید.
2. متراژ یا تعداد کلاف هر رنگ را جدا بنویسید.
3. شهر تحویل را اعلام کنید؛ ارسال به همه استان‌ها ممکن است.
4. با واحد فروش به شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا موجودی تأیید و پیش‌فاکتور ارسال شود.
