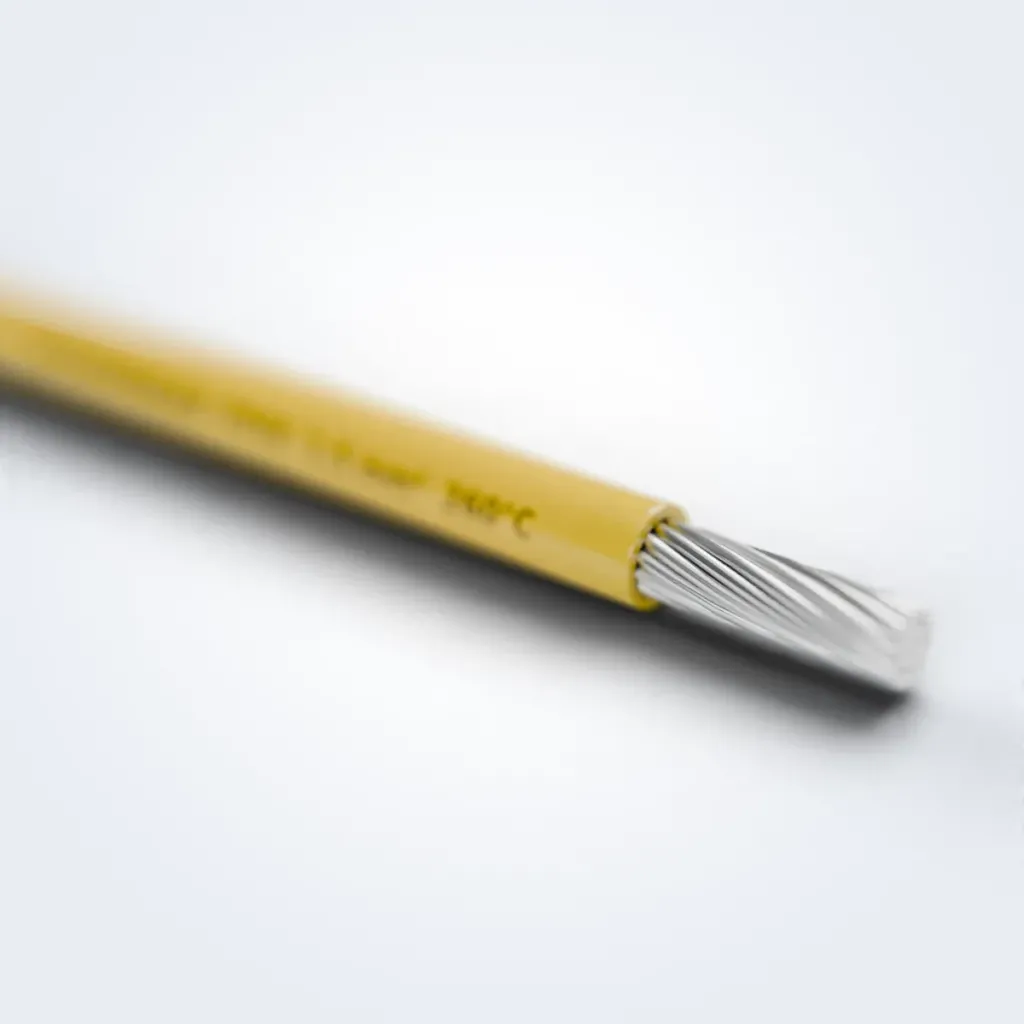

سیم نسوز تفلونی PTFE خراسان

سیم تفلونی PTFE چیست و کجا مصرف می‌شود؟

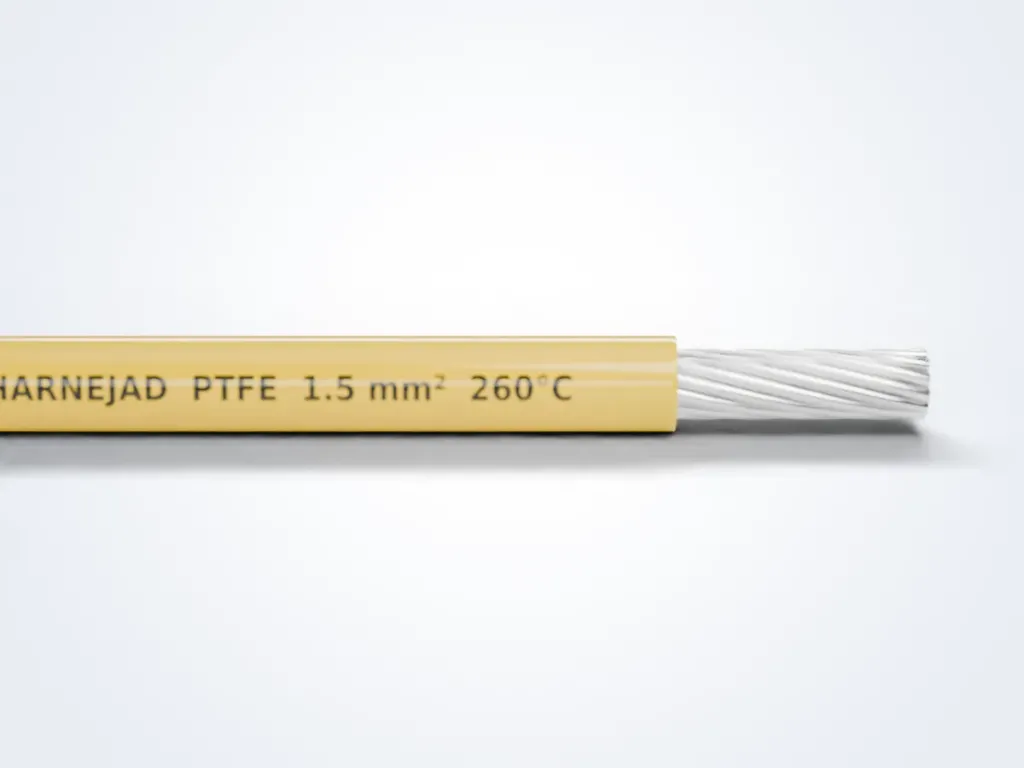

سیم تفلونی سیمی است که عایق آن از PTFE یا پلی‌تترافلوئورواتیلن ساخته شده؛ همان پلیمری که در بازار با نام تجاری تفلون شناخته می‌شود. PTFE تا ۲۶۰ درجه سانتی‌گراد پایدار می‌ماند، تقریباً آب جذب نمی‌کند و بیشتر روغن‌ها و حلال‌ها روی آن اثری ندارند.

دیواره عایق این سیم بسیار نازک است و در فضاهای تنگ و داغ راحت جا می‌شود. سیم‌های هم‌خانواده آن سال‌هاست در هواپیما، ابزار دقیق و تجهیزات آزمایشگاهی برای سیم‌کشی داخلی به کار می‌روند. در صنعت، این ویژگی‌ها آن را از سیم‌های دیگر جدا می‌کند:

• کار دائم تا ۲۶۰ درجه با هادی نیکل‌اندود
• مقاومت در برابر روغن، سوخت، اسید و بیشتر حلال‌های صنعتی
• عایق نازک و سبک که قطر دسته سیم را کم می‌کند
• آتش‌گیری بسیار کم؛ PTFE در هوا شعله را ادامه نمی‌دهد

چرا هادی سیم تفلونی نقره‌اندود یا نیکل‌اندود است؟

دمای مجاز سیم تفلونی را روکش هادی تعیین می‌کند، نه فقط عایق. PTFE خودش ۲۶۰ درجه را تحمل می‌کند، اما فلزی که روی رشته‌های مس نشسته هم باید در همین دما سالم بماند.

قلع برای این دما مناسب نیست. نقطه ذوب قلع حدود ۲۳۲ درجه است؛ یعنی در ۲۶۰ درجه لایه قلع عملاً ذوب شده است. حتی پایین‌تر از این دما هم قلع و مس با گذشت زمان ترکیب بین‌فلزی شکننده می‌سازند و لحیم‌پذیری سیم کم می‌شود. کابل‌های سیلیکونی ۱۸۰ درجه هنوز با هادی قلع‌اندود کار می‌کنند، اما بالاتر از آن باید سراغ نقره یا نیکل رفت.

روکش هادی	دمای کار رایج	لحیم‌پذیری	مناسب برای
قلع	معمولاً ۱۵۰ تا ۱۸۰ درجه	بسیار آسان	سیم‌های PVC و سیلیکونی، نه PTFE دمابالا
نقره	تا ۲۰۰ درجه	بسیار خوب	الکترونیک، سنسور و سیم‌کشی داخلی
نیکل	تا ۲۶۰ درجه	سخت‌تر؛ فلاکس فعال یا اتصال پرسی	المنت، کوره و نقاط بسیار داغ

بالاتر از ۲۰۰ درجه، اکسیژن از لایه نازک نقره عبور می‌کند و مس زیر آن اکسید می‌شود؛ به همین دلیل برای ۲۶۰ درجه نیکل را انتخاب می‌کنند. روکش فلزی روی مقاومت هادی هم اثر کمی دارد. طبق استاندارد IEC 60228، حداکثر مقاومت مجاز هادی افشان ۱ میلی‌متر مربع با روکش فلزی ۲۰٫۰ اهم بر کیلومتر است، در برابر ۱۹٫۵ برای مس ساده.

مقایسه PTFE با سیلیکون و PVC

ویژگی	PVC	سیلیکون	PTFE
دمای کار دائم	۷۰ درجه	۱۸۰ درجه	۲۰۰ تا ۲۶۰ درجه
ضخامت عایق	متوسط	ضخیم	نازک
نرمی و انعطاف	خوب	عالی	خوب
روغن و حلال	متوسط	ضعیف تا متوسط	عالی
مقاومت در برابر سایش	خوب	ضعیف	متوسط تا خوب

اگر دمای محل زیر ۱۸۰ درجه است و سیم باید در مسیر پرپیچ‌وخم جا بیفتد، سیم سیلیکونی SiF راحت‌تر کار می‌شود. برای اتصال بیرونی دستگاه که کابل چندرشته روکش‌دار می‌خواهد، کابل سیلیکونی SiHF مناسب‌تر است. در دمای معمولی تابلو و ساختمان هم سیم افشان H07V-K کافی است و سیم تفلونی ضرورتی ندارد.

نکات نصب و لحیم‌کاری سیم تفلونی

• PTFE سفت و لغزنده است. با سیم‌لخت‌کن دقیق و تیغه تیز کار کنید؛ تیغه کند عایق را می‌کشد و رشته‌ها را زخمی می‌کند.
• عایق را برای لخت کردن نسوزانید. PTFE در دمای کار بی‌خطر است، اما اگر بالای حدود ۴۰۰ درجه داغ شود دودی تولید می‌کند که برای سلامتی مضر است.
• PTFE زیر فشار دائم به‌آرامی تغییر شکل می‌دهد که به آن خزش سرد می‌گویند. بست را بیش از حد سفت نکنید و سیم را زیر لبه پیچ یا روی گوشه تیز تحت فشار نگذارید.
• هادی نقره‌اندود به‌راحتی لحیم می‌شود. هادی نیکل‌اندود فلاکس فعال می‌خواهد و در نقاط ۲۶۰ درجه، اتصال پرسی یا ترمینال سرامیکی جای لحیم را می‌گیرد.

سیم نقره‌اندود را در بسته‌بندی بسته و دور از رطوبت نگه دارید. اگر رطوبت به رشته‌ها برسد و روکش نقره جایی آسیب دیده باشد، خوردگی قرمزرنگی روی مس شکل می‌گیرد که به آن طاعون قرمز می‌گویند و هادی را از داخل می‌خورد.

تشخیص سیم تفلونی اصل از نمونه‌های مشابه

در بازار گاهی سیم PVC نازک یا سیم FEP را به اسم سیم تفلونی می‌فروشند. FEP هم از خانواده فلوئوروپلیمرهاست، اما حدود ۲۶۰ درجه ذوب می‌شود و دمای کار دائمش حدود ۲۰۰ درجه است. نقطه ذوب PTFE حدود ۳۲۷ درجه است و حتی نزدیک آن هم جاری نمی‌شود.

یک آزمون ساده: نوک هویه داغ را یکی دو ثانیه روی تکه‌ای اضافه از سیم بگذارید. PVC فوراً ذوب می‌شود و FEP نرم می‌شود و فرو می‌رود، اما PTFE تقریباً شکل خود را نگه می‌دارد. این کار را کوتاه و در فضایی با تهویه مناسب انجام دهید. روی برچسب قرقره هم نام سازنده، کد PTFE، سطح مقطع و نوع روکش هادی را چک کنید؛ هادی نیکل‌اندود خاکستری مات است.

نحوه سفارش سیم نسوز تفلونی

پشت این محصول کارخانه‌ای در مشهد با بیش از ۴۵۰ نیروی متخصص و ظرفیت سالانه حدود ۳۰ هزار تن ایستاده است. برای سفارش این مراحل را طی کنید:

1. دمای کار را مشخص کنید تا بین هادی نقره‌اندود و نیکل‌اندود انتخاب شود.
2. سطح مقطع یا معادل AWG، رنگ، متراژ و شهر تحویل را بنویسید.
3. ولتاژ مدار و نوع محیط (روغن، حلال یا رطوبت) را هم یادداشت کنید تا ضخامت عایق مناسب تأیید شود.
4. با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید؛ کارشناس فروش موجودی را بررسی و پیش‌فاکتور را برایتان ارسال می‌کند.

ارسال به همه استان‌ها ممکن است. سیم‌ها و کابل‌های دیگر این خانواده را در بخش کابل‌های مقاوم در برابر حرارت ببینید.
