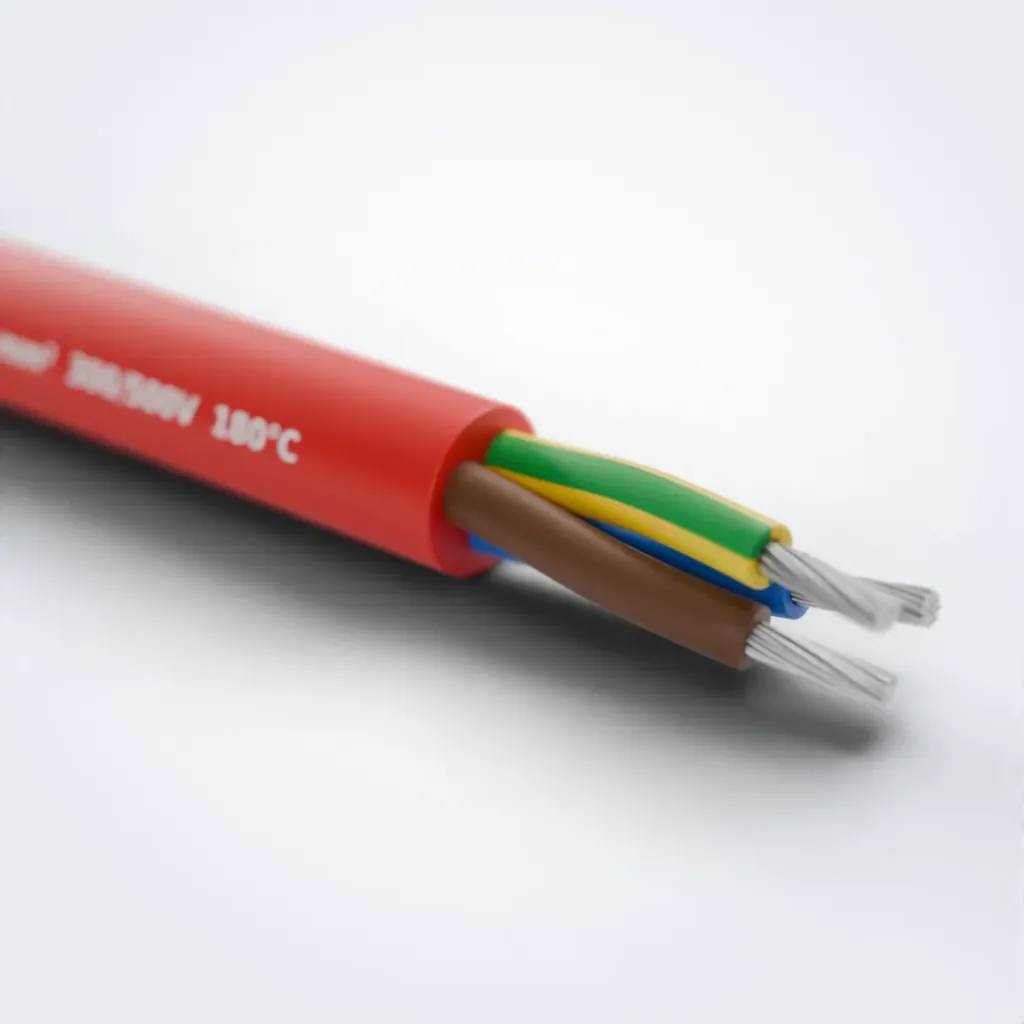

کابل سیلیکونی SiHF خراسان افشار نژاد

کابل SiHF چیست و کجا به کار می‌رود؟

SiHF یک کابل افشان دو تا پنج رشته با هادی مس قلع‌اندود و عایق و روکش سیلیکونی است. ولتاژ نامی آن ۳۰۰/۵۰۰ ولت است و از منفی ۵۰ تا ۱۸۰ درجه سانتی‌گراد کار می‌کند. پیشوند Si به سیلیکون اشاره دارد و حرف F به انعطاف‌پذیر بودن کابل؛ در بازار به آن کابل نسوز سیلیکونی یا کابل حرارتی هم می‌گویند.

جای اصلی این کابل جایی است که باید هم گرما را تحمل کند و هم کمی جابه‌جا شود. اتصال فر و دستگاه‌های پخت، هیتر سونا، پروژکتورهای پرقدرت و تجهیزات کنار کوره در صنایع فولاد و شیشه نمونه‌های رایج آن هستند. سیلیکون در سرما هم سفت نمی‌شود؛ برای همین SiHF در سردخانه و فضای باز سرد هم به کار می‌آید.

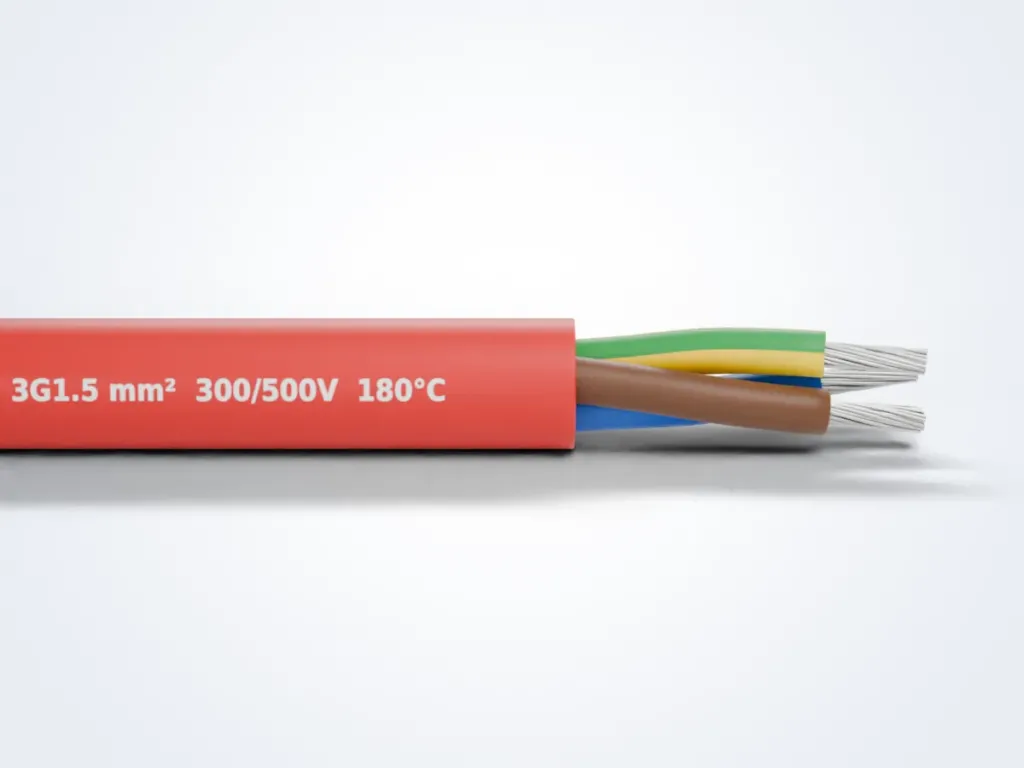

ساختار و پشتوانه کیفی کابل سیلیکونی

هادی SiHF از رشته‌های نازک مس الکترولیتی با پوشش قلع ساخته می‌شود. طبق استاندارد IEC 60228، این هادی در کلاس ۵ قرار می‌گیرد که مخصوص کابل‌های انعطاف‌پذیر است. لایه قلع جلوی اکسید شدن مس را در دمای بالا می‌گیرد و لحیم‌کاری سر سیم را هم آسان‌تر می‌کند.

عایق رشته‌ها و روکش بیرونی هر دو از سیلیکون ولکانیزه هستند. سیلیکون برخلاف PVC در گرما ذوب نمی‌شود و نرم‌کننده‌ای ندارد که با گذشت زمان از دست برود. افشار نژاد از نخستین شرکت‌های ایرانی است که نشان استاندارد ملی گرفت و در سال ۱۳۷۹ گواهی ISO 9002 را هم از SGS دریافت کرد.

انتخاب تعداد رشته و سطح مقطع

تعداد رشته را نوع مصرف‌کننده تعیین می‌کند. دستگاه تک‌فاز با سیم ارت به کابل سه‌رشته نیاز دارد و دستگاه سه‌فاز با نول و ارت به کابل پنج‌رشته. جدول زیر آرایش‌های رایج را برای مسیرهای کوتاه نشان می‌دهد.

مصرف‌کننده	توان تقریبی	آرایش رایج
چراغ و پروژکتور	تا ۱ کیلووات	۳×۰٫۷۵ یا ۳×۱
هیتر یا فر تک‌فاز	تا ۳ کیلووات	۳×۱٫۵
هیتر سونا یا فر تک‌فاز بزرگ	تا ۵ کیلووات	۳×۲٫۵
هیتر سه‌فاز بدون نول	تا ۹ کیلووات	۴×۱٫۵
فر سه‌فاز با نول	تا ۹ کیلووات	۵×۱٫۵

اگر کابل از کنار بدنه داغ عبور می‌کند، چند کابل در یک دسته بسته شده‌اند یا مسیر طولانی است، یک سایز بزرگ‌تر لازم می‌شود. برای محاسبه دقیق از ابزار محاسبه سطح مقطع کابل کمک بگیرید و ضریب کاهش دمای محیط را جداگانه در نظر بگیرید.

مقایسه با کابل PVC و سیم‌های نسوز دیگر

کابل PVC مثل کابل افشان H05VV-F روکش محکم‌تری دارد، اما برای دمای هادی ۷۰ درجه ساخته شده است. کنار فر یا هیتر، PVC بعد از مدتی سخت و ترد می‌شود و ترک برمی‌دارد. هر جا دمای دائم محل از این حد بالاتر است، SiHF جایگزین مطمئن آن است.

برای سیم‌کشی داخل بدنه دستگاه که روکش بیرونی لازم ندارد، سیم سیلیکونی SiF کافی است. اگر دما از ۱۸۰ درجه می‌گذرد یا سیم با روغن و حلال تماس دارد، سیم نسوز تفلونی PTFE را بررسی کنید. بقیه محصولات این خانواده را در بخش کابل‌های مقاوم در برابر حرارت می‌بینید.

نکات نصب کابل سیلیکونی

سیلیکون در برابر گرما قوی است، اما در برابر سایش و بریدگی نه. بیشتر خرابی‌های کابل سیلیکونی از همین نقطه ضعف شروع می‌شود، نه از دما.

• شعاع خمش را در نصب ثابت دست‌کم ۴ برابر قطر بیرونی و در بخش‌های متحرک حدود ۱۵ برابر قطر بگیرید.
• کابل را روی لبه تیز سینی یا بدنه فلزی نکشید و در محل ورود به دستگاه از گلند یا بوشن استفاده کنید.
• در مسیرهای پرلرزش یا پرتردد، غلاف فایبرگلاس یا لوله فلزی انعطاف‌پذیر روی کابل بکشید.
• بست نایلونی معمولی کنار منبع گرما شکننده می‌شود؛ بست فلزی با لبه نرم یا بست مقاوم در برابر حرارت انتخاب کنید.
• سرسیم بدون روکش یا مخصوص دمای بالا به کار ببرید و به جای وارنیش PVC از وارنیش سیلیکونی یا فایبرگلاس استفاده کنید.
• هنگام برداشتن روکش تیغ را عمیق نکنید؛ سیلیکون نرم است و تیغ زود به عایق رشته‌ها می‌رسد.

پودر سفیدی که هنگام باز کردن روکش روی رشته‌ها می‌بینید معمولاً تالک است. در بیشتر کابل‌های سیلیکونی از تالک استفاده می‌شود تا عایق رشته‌ها به روکش نچسبد و لخت کردن آسان‌تر شود.

نگهداری و تشخیص کابل اصل

حلقه یا قرقره را در جای خشک و دور از اشیای تیز نگه دارید و سر کابل را ببندید تا رطوبت و گردوغبار به رشته‌ها نرسد. سیلیکون زیر نور و ازن بسیار کند پیر می‌شود، پس انبارداری طولانی مشکل خاصی ایجاد نمی‌کند.

روی روکش کابل اصل، نام سازنده، کد SiHF، تعداد رشته، سطح مقطع و ولتاژ نامی چاپ می‌شود. رشته‌های مس باید نقره‌ای‌رنگ و یکدست باشند. برای اطمینان بیشتر، نوک هویه داغ را چند ثانیه روی یک تکه اضافه بگذارید: سیلیکون ذوب نمی‌شود، اما روکش PVC فوراً نرم می‌شود و بوی تند می‌دهد.

نحوه سفارش کابل SiHF

1. تعداد رشته و سطح مقطع را بر اساس جریان مصرف‌کننده مشخص کنید.
2. متراژ لازم و شهر تحویل را یادداشت کنید؛ ارسال به همه استان‌ها ممکن است.
3. اگر رنگ روکش یا طول خاصی برای پروژه می‌خواهید، آن را هم بنویسید تا با هماهنگی واحد فروش بررسی شود.
4. با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا کارشناس فروش موجودی را تأیید کند و پیش‌فاکتور بفرستد.
