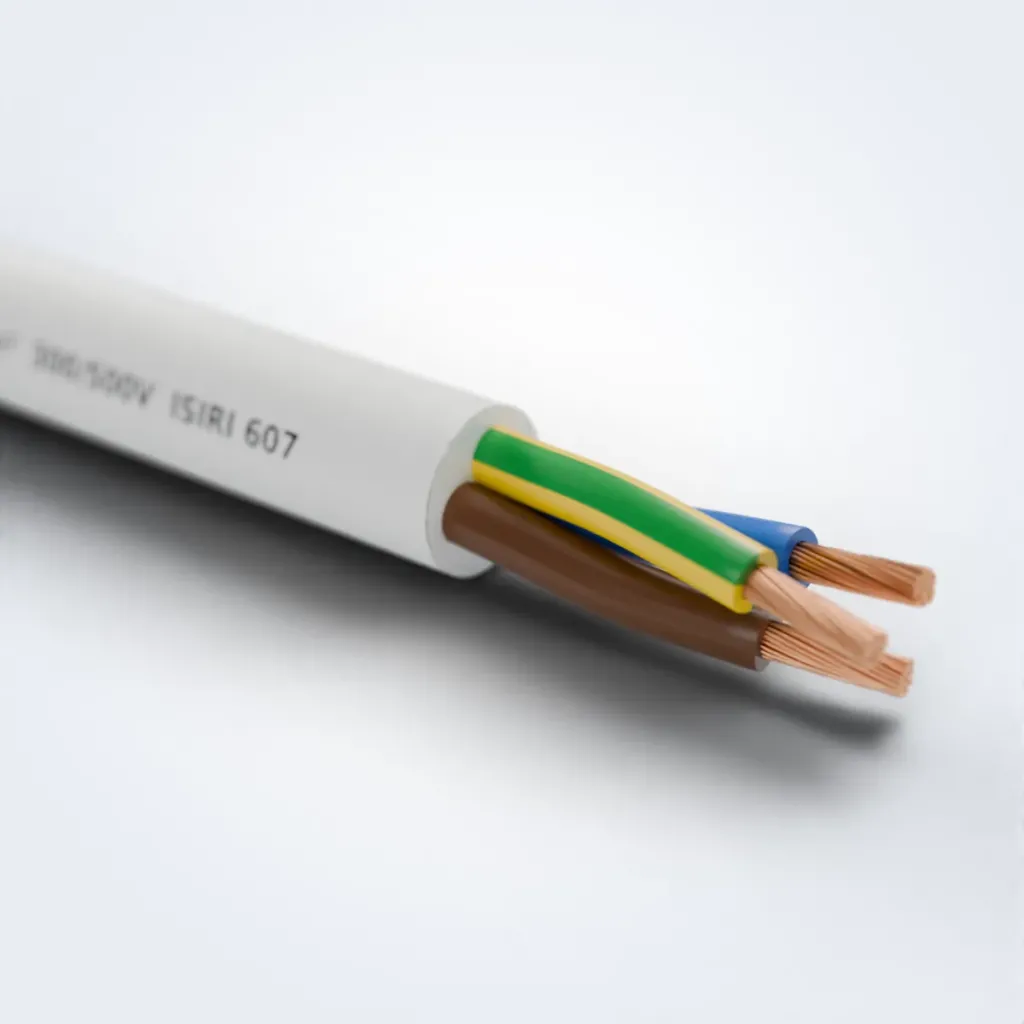

کابل افشان H05VV-F خراسان

کابل H05VV-F چیست و کجا به کار می‌رود؟

H05VV-F کابل نرم PVC برای وصل کردن وسایل برقی به پریز است. همان کابلی که پشت یخچال، ماشین لباس‌شویی یا داخل یک سیم سیار می‌بینید. در بازار برق بیشتر آن را با نام «کابل افشان» و سایزش می‌شناسند، مثلاً «۳ در ۱٫۵ افشان».

این کابل برای تنش مکانیکی متوسط طراحی شده است. یعنی در خانه، آشپزخانه، دفتر کار و کارگاه سبک کاملاً جا می‌افتد. اما برای کار دائم زیر آفتاب، روی زمین کارگاه ساختمانی یا کنار روغن و گریس انتخاب درستی نیست.

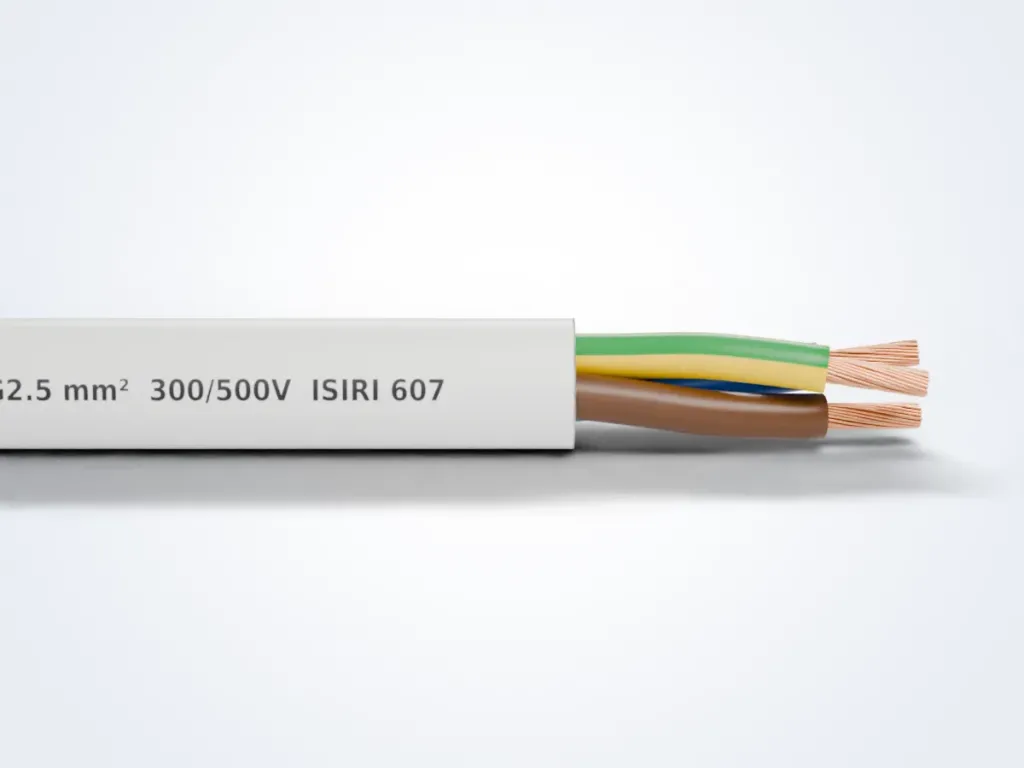

ساختار و استاندارد کابل افشان خراسان

افشار نژاد از سال ۱۳۴۵ در مشهد سیم و کابل می‌سازد و جزو نخستین شرکت‌های ایرانی است که نشان استاندارد ملی گرفتند. کابل H05VV-F این مجموعه بر پایه استاندارد ملی ISIRI 607 و معادل بین‌المللی آن IEC 60227-5 تولید می‌شود.

چیزی که از این ساختار در کار روزمره به دستتان می‌رسد:

• هادی مس با رشته‌های نازک کلاس ۵ که در خم شدن‌های مکرر کنار دوشاخه نمی‌شکند.
• عایق PVC با ضخامت حدود ۰٫۶ تا ۰٫۸ میلی‌متر بسته به سایز، با رنگ‌بندی آشنا: قهوه‌ای برای فاز، آبی برای نول و سبز و زرد برای ارت.
• پرکننده‌ای که مقطع کابل را گرد نگه می‌دارد تا داخل گلند و بست کابل درست محکم شود.
• روکشی که سایش روزمره، ضربه‌های سبک و رطوبت معمولی را تحمل می‌کند.

انتخاب سطح مقطع و تعداد رشته مناسب

اول تعداد رشته را مشخص کنید. وسایل دوبل‌عایق مثل سشوار و بیشتر تلویزیون‌ها با کابل ۲ رشته کار می‌کنند. هر وسیله‌ای که بدنه فلزی دارد، از یخچال تا لباس‌شویی، رشته ارت می‌خواهد و باید ۳ رشته باشد. کابل ۴ و ۵ رشته هم برای مصرف‌کننده سه‌فاز یا وسیله‌ای با چند مدار جداست.

بعد سراغ سطح مقطع بروید. جدول زیر انتخاب‌های رایج برق‌کارها را برای کاربردهای پرتکرار نشان می‌دهد:

کاربرد	سایز رایج	نکته
چراغ، تلویزیون و تجهیزات کم‌مصرف	۲×۰٫۷۵	تا حدود ۶ آمپر
یخچال، فریزر و کامپیوتر	۳×۱	بدنه فلزی، رشته ارت لازم است
لباس‌شویی، ظرف‌شویی و مایکروویو	۳×۱٫۵	المنت گرمایی جریان را بالا می‌برد
سیم سیار و سه‌راهی تا ۱۶ آمپر	۳×۱٫۵ یا ۳×۲٫۵	برای طول بیش از حدود ۱۵ متر، ۲٫۵
کولر آبی	۵×۱٫۵	دور تند، دور کند، پمپ، نول و ارت
موتور سه‌فاز کوچک	۴×۱٫۵ تا ۵×۲٫۵	بر اساس جریان پلاک موتور

این جدول نقطه شروع است و جای محاسبه را نمی‌گیرد. وقتی مسیر طولانی است یا چند وسیله روی یک رابط کار می‌کنند، عدد دقیق را با محاسبه آنلاین سطح مقطع کابل به دست بیاورید.

کابل کولر آبی معمولاً بخشی از مسیرش روی پشت‌بام و زیر آفتاب است. PVC زیر تابش دائم به‌مرور سخت و ترک‌دار می‌شود؛ آن قسمت را داخل لوله محافظ بکشید یا برای مسیر بیرونی کابل لاستیکی بگیرید.

H05VV-F در کنار H03VV-F و H07RN-F

این سه کابل از یک خانواده‌اند و فرقشان در سختی کاری است که تحمل می‌کنند. کابل سبک H03VV-F روکش نازک‌تر و ولتاژ نامی ۳۰۰/۳۰۰ ولت دارد. فقط در سایزهای ۰٫۵ و ۰٫۷۵ ساخته می‌شود و جایش پشت چراغ و وسایل کوچک است.

در طرف دیگر کابل لاستیکی H07RN-F قرار دارد که برای کارگاه ساختمانی، ژنراتور و فضای باز ساخته شده است. وسایلی با بدنه داغ، مثل اتو یا بخاری برقی، به کابل‌های مقاوم در برابر حرارت نیاز دارند. همه انواع را هم در صفحه کابل‌های افشان کنار هم می‌بینید.

نکات نصب، استفاده و نگهداری

• رابط قرقره‌ای را زیر بار سنگین کامل باز کنید. کابلی که دور قرقره مانده، گرمایش را بیرون نمی‌دهد و ممکن است روکشش نرم شود.
• کابل را زیر فرش و موکت یا لای در رد نکنید؛ له شدن و گرم شدن هم‌زمان عمر عایق را کوتاه می‌کند.
• در ورودی دستگاه و داخل دوشاخه، کابل را با بست کشش محکم کنید تا نیروی کشیدن به ترمینال نرسد.
• سر رشته‌های افشان را برای ترمینال پیچی سرسیم (وایرشو) بزنید. سر رشته‌ای که لحیم شده، زیر پیچ به‌مرور شل می‌شود و جرقه می‌زند.
• شعاع خمش را در کار متحرک حدود ۷٫۵ برابر قطر بیرونی کابل و در نصب ثابت حدود ۴ برابر نگه دارید.
• کلاف‌ها را در جای سرپوشیده و دور از آفتاب انبار کنید و در هوای زیر حدود منفی ۵ درجه کابل را باز و خم نکنید.

کابل افشان اصل خراسان را چطور بشناسیم؟

کابل اصل را از سه چیز می‌شناسید: چاپ روی روکش، مقاومت هادی و ظاهر مس. روی روکش باید نام سازنده، کد H05VV-F، تعداد رشته و سطح مقطع و ولتاژ نامی خوانا و در فاصله‌های منظم تکرار شده باشد. اگر روکش بی‌نوشته است یا چاپش با فاکتور یکی نیست، خرید را نگه دارید.

طبق استاندارد IEC 60228، هادی ۱٫۵ میلی‌متر مربع کلاس ۵ در دمای ۲۰ درجه نباید بیش از ۱۳٫۳ اهم در هر کیلومتر مقاومت داشته باشد. برای یک رشته ۱۰۰ متری یعنی حداکثر حدود ۱٫۳۳ اهم. اگر میلی‌اهم‌متر عدد خیلی بالاتری نشان داد، احتمال کم‌مس بودن یا آلومینیوم با روکش مس جدی است.

یک تکه کوتاه از سر کلاف را هم ببرید. مس اصلی تا مغز رشته‌ها یکدست و مسی‌رنگ است و عایق، بدون حباب و با ضخامت یکنواخت، دور هادی را گرفته است.

نحوه سفارش کابل H05VV-F

1. تعداد رشته و سطح مقطع را مشخص کنید، مثلاً ۳×۱٫۵ یا ۵×۱٫۵.
2. متراژ کل یا تعداد کلاف را حساب کنید. اگر برای پروژه طول یا رنگ روکش خاصی لازم دارید، آن را هم بنویسید تا با هماهنگی واحد فروش بررسی شود.
3. شهر محل تحویل را تعیین کنید؛ ارسال به همه استان‌ها ممکن است.
4. با واحد فروش افشار نژاد به شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا موجودی تأیید شود و پیش‌فاکتور برایتان ارسال شود.
