کابل ضد حریق NHXH FE180 چیست؟

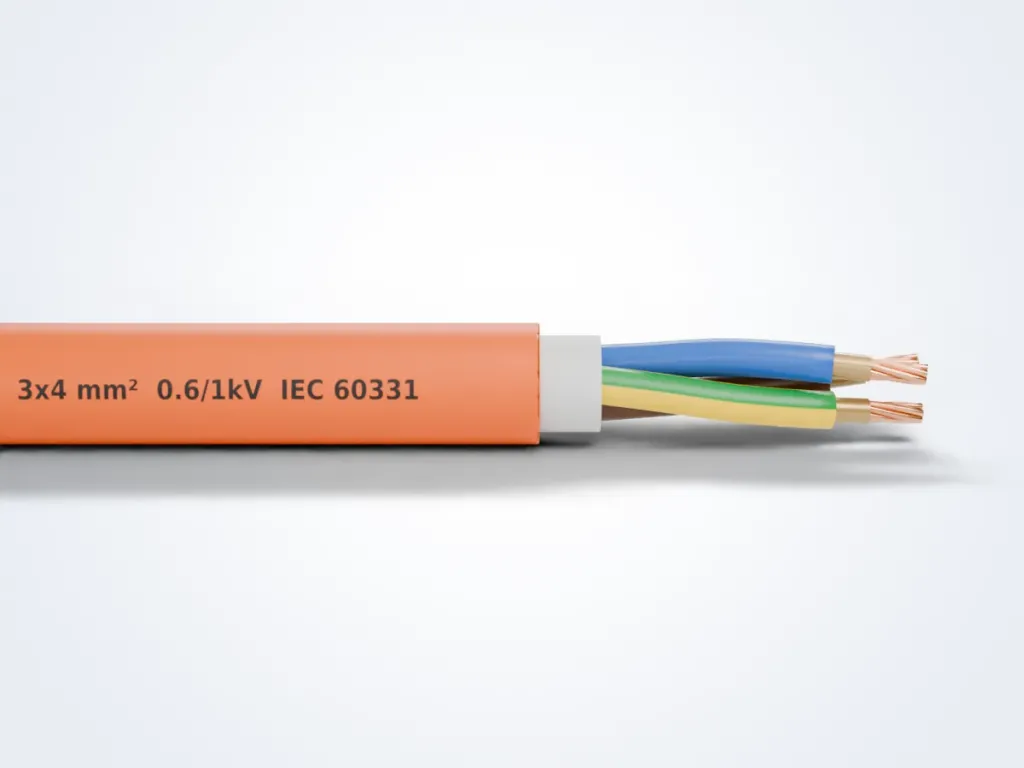

کابل NHXH FE180 یک کابل قدرت فشار ضعیف و هالوژن فری است که هنگام آتش‌سوزی، برق مدار را برای مدت آزمون‌شده قطع نمی‌کند. راز این رفتار نوار میکایی است که دور هر هادی پیچیده شده. وقتی عایق پلیمری در شعله می‌سوزد، میکا باقی می‌ماند و رشته‌ها را از هم جدا نگه می‌دارد.

در کد این کابل، N نشانه نوع استاندارد است، HX یعنی عایق بدون هالوژن کراس‌لینک و H آخر یعنی روکش بدون هالوژن. پسوند FE180 به آزمون IEC 60331 مربوط است و E30 یا E90 به آزمون سیستمی DIN 4102-12. این کابل عضو گروه کابل‌های هالوژن فری و ضد حریق افشار نژاد است.

تفاوت کابل هالوژن فری و کابل ضد حریق

کابل هالوژن فری در آتش می‌سوزد و مدارش قطع می‌شود، اما دود کم و گاز اسیدی ناچیزی تولید می‌کند. کابل ضد حریق علاوه بر این ویژگی‌ها، مدار را تا زمان آزمون‌شده برقرار نگه می‌دارد. پس NHXH FE180 هالوژن فری هم هست، ولی هر کابل هالوژن فری ضد حریق نیست.

ویژگی	N2XH (هالوژن فری)	NHXH FE180 (ضد حریق)
دود کم و بدون گاز هالوژنی	دارد	دارد
کندسوزی طبق IEC 60332	دارد	دارد
نوار میکا روی هادی	ندارد	دارد
کار مدار هنگام حریق	ندارد	دارد، برای زمان آزمون‌شده
کاربرد اصلی	تغذیه عمومی ساختمان	مدارهای ایمنی و اضطراری

لازم نیست همه مسیرهای ساختمان را با کابل ضد حریق بکشید. برای روشنایی، پریز و تابلوهای معمولی، کابل هالوژن فری N2XH انتخاب منطقی‌تری است و کابل ضد حریق را برای مدارهایی نگه دارید که باید وسط آتش کار کنند.

FE180 و E90 چه فرقی دارند؟

FE180 به خود کابل مربوط است و E90 به کل سیستم نصب. این دو در مناقصه‌ها و تأیید متریال زیاد با هم اشتباه گرفته می‌شوند.

• FE180: نمونه کابل در آزمون IEC 60331 زیر شعله‌ای با دمای حداقل ۷۵۰ درجه سانتی‌گراد قرار می‌گیرد و باید ۱۸۰ دقیقه بدون اتصال کوتاه و قطع هادی برقدار بماند.
• E30 و E90: در آزمون DIN 4102-12، کابل همراه سینی، بست و پیچ‌های مشخص داخل کوره می‌رود. دمای کوره طبق منحنی استاندارد بالا می‌رود و در دقیقه ۹۰ به حدود هزار درجه می‌رسد. عدد ۳۰ یا ۹۰ مدت حفظ مدار برحسب دقیقه است.

مدت E90 فقط وقتی معتبر است که کابل با همان نوع سینی، بست فلزی، فاصله تکیه‌گاه و پیچ و رول‌پلاگ آزمون‌شده نصب شود. نوع کابل و مدت مقاومت هر مدار را مهندس آتش پروژه بر اساس مبحث ۳ و مبحث ۱۳ مقررات ملی ساختمان تعیین می‌کند.

کدام مدارها به کابل ضد حریق نیاز دارند؟

مدارهایی که باید در حین آتش‌سوزی کار کنند به کابل ضد حریق نیاز دارند. فهرست دقیق را طراح تعیین می‌کند، اما این مدارها در بیشتر پروژه‌ها جزو آن هستند:

• روشنایی اضطراری و علائم خروج با تغذیه از باتری یا منبع مرکزی
• پمپ‌های آتش‌نشانی و تابلوی کنترل آن‌ها
• فن‌های تخلیه دود و فن فشار مثبت راه‌پله
• آسانسور آتش‌نشان
• تغذیه پنل اعلام حریق و سیستم اعلام صوتی تخلیه

سیم‌کشی حلقه دتکتورها و شستی‌ها کار این کابل نیست و با کابل اعلام حریق JE-H(St)H انجام می‌شود.

انتخاب سطح مقطع برای مدار ایمنی

محاسبه اولیه سایز مثل هر کابل دیگر بر اساس جریان بار و افت ولتاژ است و می‌توانید آن را با ماشین‌حساب سطح مقطع کابل شروع کنید. در مدار ایمنی یک نکته هم اضافه می‌شود: مقاومت مس با هر ۱۰ درجه افزایش دما حدود ۴ درصد بالا می‌رود.

در آتش‌سوزی، کابل خیلی گرم‌تر از حالت عادی می‌شود و افت ولتاژ مسیر بالا می‌رود. به همین دلیل بسیاری از طراحان برای پمپ آتش‌نشانی و مسیرهای بلند روشنایی اضطراری، سطح مقطع را بزرگ‌تر از محاسبه عادی می‌گیرند. جریان راه‌اندازی موتور پمپ را هم در محاسبه افت ولتاژ فراموش نکنید.

کابل ضد حریق یا کابل نسوز سیلیکونی؟

این دو کابل جای هم را نمی‌گیرند. کابل سیلیکونی SiHF برای کار دائم در دمای بالا، مثلاً کنار کوره یا موتور داغ، ساخته شده و آزمون حفظ مدار در آتش ندارد. NHXH FE180 در دمای معمولی کار می‌کند و نوار میکای آن فقط هنگام حریق نقش خود را نشان می‌دهد.

نصب و تشخیص کابل NHXH اصل

• کابل را با بست فلزی و رول‌پلاگ فلزی روی سقف یا دیوار بتنی ببندید، یا روی سینی فلزی آزمون‌شده بخوابانید.
• محل عبور از دیوار و سقف را با مواد آتش‌بند ببندید تا دود و شعله از کنار کابل به فضای دیگر نرسد.
• شعاع خمش را طبق برگه فنی رعایت کنید؛ خم تند به نوار میکا آسیب می‌زند و همان نقطه در آتش زودتر اتصال کوتاه می‌شود.

روی روکش کابل اصل، نام سازنده، کد NHXH، عبارت FE180، تعداد رشته و سطح مقطع و ولتاژ نامی چاپ می‌شود. اگر روی کابل E90 هم نوشته شده، مدرک آزمون سیستمی و مشخصات سینی و بست تأییدشده را بخواهید؛ این عدد بدون آن مدرک برای تأیید مشاور کافی نیست.

افشار نژاد از سال ۱۳۴۵ سیم و کابل تولید می‌کند و جزو نخستین شرکت‌های ایرانی دارای نشان استاندارد ملی است. طبق استاندارد IEC 60228، مقاومت هادی ۱٫۵ میلی‌متر مربع این کابل در ۲۰ درجه حداکثر ۱۲٫۱ اهم بر کیلومتر است.

نحوه سفارش کابل ضد حریق NHXH

1. نوع مدار و مدت مقاومت لازم، یعنی FE180، E30 یا E90، را از مشخصات فنی پروژه استخراج کنید.
2. تعداد رشته و سطح مقطع را مشخص کنید و بگویید رشته سبز و زرد لازم است یا نه.
3. متراژ هر مسیر را جدا بنویسید تا هر مسیر یکپارچه و بدون مفصل تحویل شود.
4. با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید و پس از تأیید موجودی، پیش‌فاکتور دریافت کنید.
