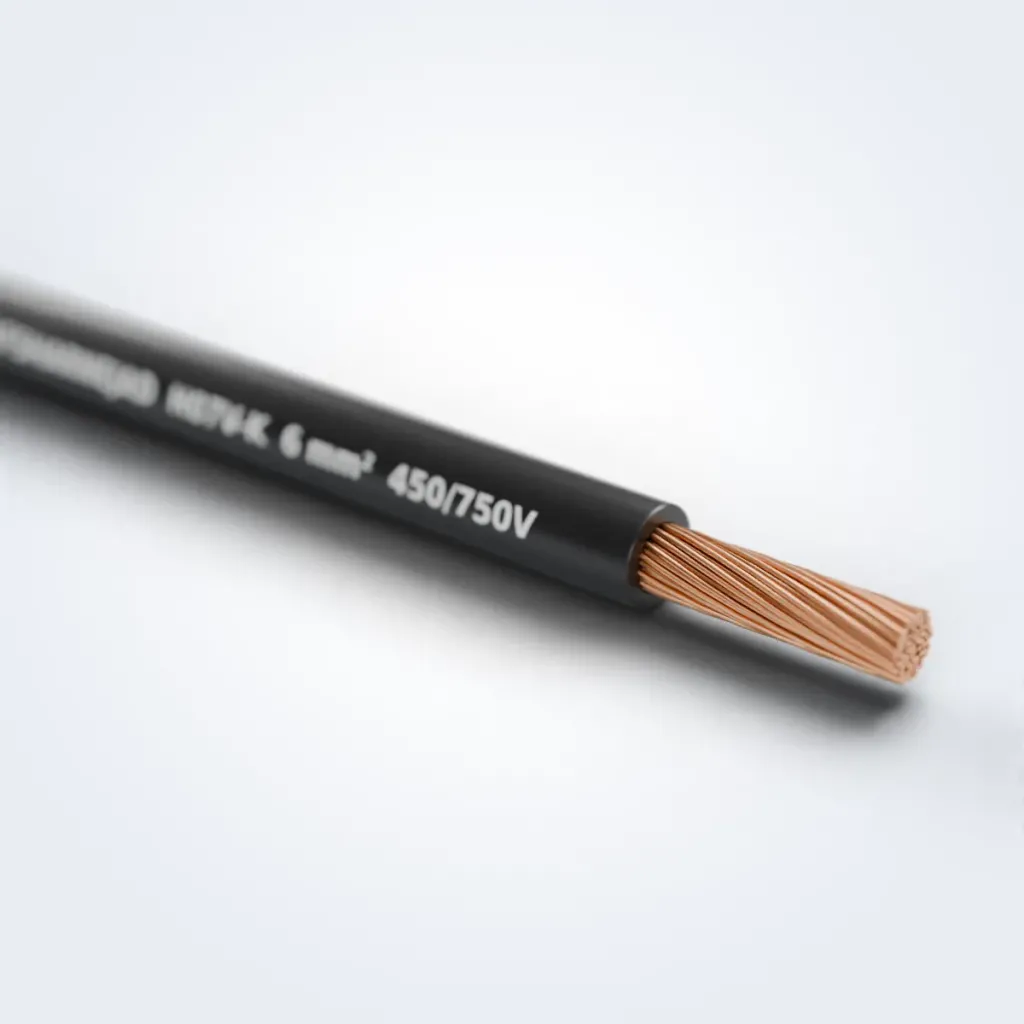

سیم افشان H07V-K خراسان

سیم افشان H07V-K چیست و کجا به کار می‌رود؟

سیم افشان H07V-K سیمی تک‌عایق است که هادی آن از ده‌ها تا صدها رشته مس نازک تابیده شده و همین ساختار آن را نرم و خم‌پذیر می‌کند. جای اصلی آن تابلو برق، لوله‌های پرپیچ‌وخم و مدارهای اتصال زمین است.

در کد H07V-K، عدد ۰۷ ولتاژ نامی ۴۵۰/۷۵۰ ولت، حرف V عایق PVC و حرف K هادی افشان مخصوص نصب ثابت را نشان می‌دهد. پس این سیم هم مثل سیم مفتولی باید داخل لوله، داکت یا بدنه تابلو قرار بگیرد.

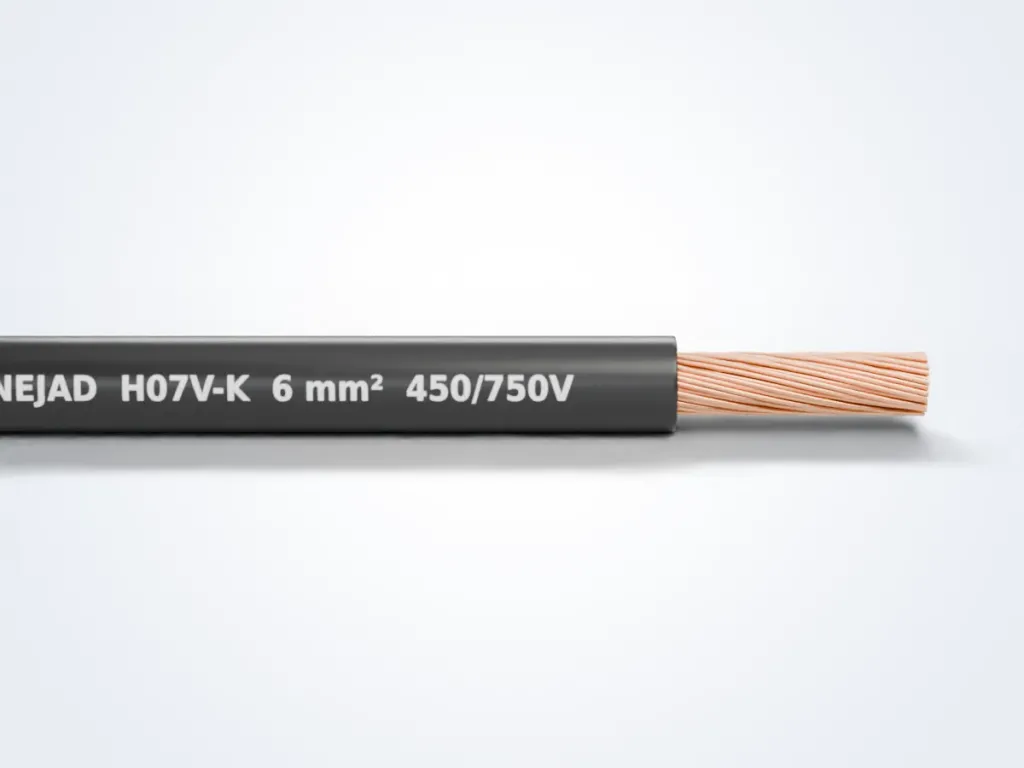

ساختار هادی افشان کلاس ۵

هادی کلاس ۵ از رشته‌های مسی آنیل‌شده و بسیار نازک ساخته می‌شود. هرچه رشته‌ها ظریف‌تر باشند، سیم نرم‌تر خم می‌شود و در برابر لرزش دیرتر خسته می‌شود.

طبق استاندارد IEC 60228، مقاومت هادی افشان کلاس ۵ در سایز ۲٫۵ حداکثر ۷٫۹۸ اهم در کیلومتر است. همین عدد برای سیم مفتولی هم‌سایز ۷٫۴۱ است. این اختلاف حدود ۸ درصدی در مسیرهای کوتاه تابلو مهم نیست، اما در خط‌های طولانی باید در محاسبه افت ولتاژ دیده شود.

افشار نژاد از سال ۱۳۴۵ در مشهد سیم برق می‌سازد و سیم افشان را بر پایه استاندارد ملی ISIRI 607 و هم‌خوان با IEC 60227 تولید می‌کند.

کجا افشان را به مفتولی ترجیح بدهیم؟

• تابلو برق: سیم افشان راحت شکل می‌گیرد، داخل داکت تابلو مرتب می‌نشیند و با باز و بسته‌شدن ترمینال‌ها نمی‌شکند.
• لوله با خم زیاد: در مسیری که چند زانو پشت سر هم دارد، افشان با نیروی کمتری کشیده می‌شود و عایقش کمتر آسیب می‌بیند.
• جای لرزش: روی ماشین‌آلات و نزدیک موتورها، رشته‌های نازک لرزش را بهتر تحمل می‌کنند.
• ارت و همبندی: سیم سبز و زرد افشان به‌راحتی به شینه ارت، لوله‌های فلزی و بدنه تجهیزات می‌رسد.

برای کلید و پریز معمولی ساختمان، سیم مفتولی H07V-U هنوز انتخاب رایج‌تری است، چون بدون وایرشو زیر پیچ محکم می‌شود. سیم‌کشی فرمان و سیگنال داخل تابلو هم معمولاً با سیم نازک‌تر سیم نرم H05V-K انجام می‌شود. مقایسه کامل این سه را در صفحه سیم برق خراسان ببینید.

انتخاب سایز سیم افشان

در سایزهای ۱٫۵ تا ۶، منطق انتخاب همان سیم‌کشی ساختمان است: ۱٫۵ برای روشنایی، ۲٫۵ برای پریز و ۴ یا ۶ برای مدارهای پرمصرف. داخل تابلو، سیم هر خروجی را با جریان نامی کلید همان مدار هماهنگ کنید. برای کاربردهای دیگر، این سایزها رایج‌اند:

کاربرد	سایز رایج (mm²)
همبندی اضافی حمام و لوله‌های فلزی	۴
همبندی اصلی ساختمان	۶ یا ۱۰
ورودی تابلوهای فرعی	۱۰ تا ۳۵، طبق محاسبه
باتری، یوپی‌اس و اینورتر	۱۶ تا ۹۵، طبق جریان دستگاه

این اعداد رایج‌اند، نه قطعی. سایز نهایی را طراح برق طبق مبحث ۱۳ مقررات ملی ساختمان تعیین می‌کند و برای تخمین اولیه می‌توانید از ابزار محاسبه سطح مقطع استفاده کنید.

سرسیم و اتصال سیم افشان

مهم‌ترین نکته نصب سیم افشان همین‌جاست. رشته‌های آزاد زیر پیچ ترمینال پخش می‌شوند، چند تایشان می‌برد و اتصال کم‌کم شل و داغ می‌شود.

• تا حدود سایز ۱۰، سر سیم را با وایرشو (سرسیم لوله‌ای) هم‌سایز و انبر پرس مخصوص پرس کنید، نه با دم‌باریک.
• برای سایزهای بزرگ‌تر معمولاً کابلشو مسی و پرس هیدرولیک لازم است.
• سر سیم را قلع‌اندود نکنید که بعد زیر پیچ برود. قلع زیر فشار پیچ کم‌کم وا می‌دهد و اتصال بعد از مدتی لق می‌شود.
• اگر دو سیم باید در یک ترمینال بروند، از وایرشوی دوقلو استفاده کنید.

کشیدن سیم افشان در لوله و رنگ‌بندی

سیم افشان در لوله راحت‌تر جلو می‌رود، اما قواعد سیم‌کشی همان است. مجموع سطح سیم‌ها با عایق نباید از حدود ۴۰ درصد سطح داخلی لوله بیشتر شود و هیچ اتصالی نباید داخل لوله بماند. جایی که سیم وارد بدنه فلزی تابلو می‌شود، گلند یا بوش پلاستیکی بگذارید تا لبه ورق عایق را نبرد.

رنگ‌بندی هم همان رنگ‌بندی ساختمان است: قهوه‌ای، مشکی و خاکستری برای فازها، آبی روشن برای نول و سبز و زرد فقط برای ارت.

تشخیص سیم افشان اصل

• چاپ روی عایق: نام افشار نژاد، کد H07V-K، سطح مقطع، ولتاژ و شماره استاندارد باید خوانا و پیوسته تکرار شده باشد.
• رشته‌ها: سر سیم را باز کنید. رشته‌های سیم اصل نازک، هم‌اندازه، مسی‌رنگ و براق‌اند و سیاهی یا اکسید ندارند.
• وزن: هر ۱۰۰ متر سیم افشان ۲٫۵ حدود ۳٫۴ کیلوگرم وزن دارد. کلاف خیلی سبک‌تر یعنی کم‌فروشی در طول یا در مس.
• عایق: باید تمیز با سیم‌لخت‌کن جدا شود، ضخامت یکنواخت داشته باشد و به رشته‌ها نچسبد.

سفارش سیم افشان H07V-K

1. سایزها و رنگ‌های لازم را از نقشه تابلو یا سیم‌کشی استخراج کنید.
2. متراژ یا تعداد کلاف هر سایز را بنویسید؛ برای سایزهای بزرگ متراژ دقیق بدهید.
3. شهر تحویل را مشخص کنید؛ ارسال به همه استان‌ها انجام می‌شود.
4. با ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا واحد فروش موجودی را تأیید کند و پیش‌فاکتور بفرستد.
