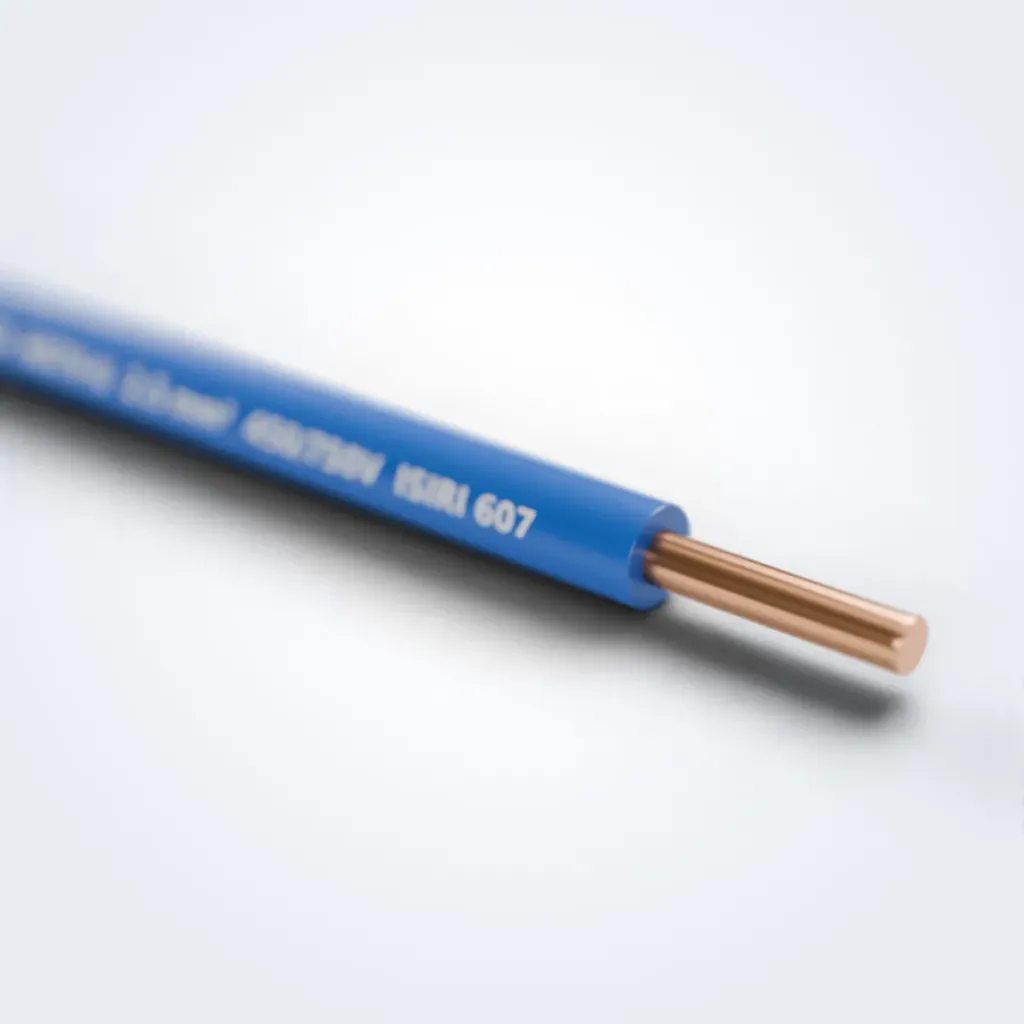

سیم مفتولی H07V-U خراسان
سیم مفتولی H07V-U افشار نژاد سیمی با هادی مس تک‌رشته، عایق PVC و ولتاژ نامی ۴۵۰/۷۵۰ ولت برای سیم‌کشی ثابت ساختمان در لوله و داکت است. سایزهای ۱٫۵ تا ۱۰ میلی‌متر مربع آن مدار روشنایی، پریز، کولر و آشپزخانه را پوشش می‌دهد. جدول مشخصات، رنگ‌بندی و نکات نصب را همین‌جا ببینید و برای سفارش با ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید.
- ولتاژ نامی
- ۴۵۰/۷۵۰ ولت
- سطح مقطع
- ۱٫۵ تا ۱۰ میلی‌متر مربع
- هادی
- مس مفتولی تک‌رشته کلاس ۱
- عایق
- PVC بدون روکش بیرونی
- دمای کار هادی
- حداکثر ۷۰ درجه سانتی‌گراد
- استاندارد
- ISIRI 607 · IEC 60227-3
- مشاوره فنی رایگان
- ارسال به سراسر کشور
- تولید در متراژ سفارشی

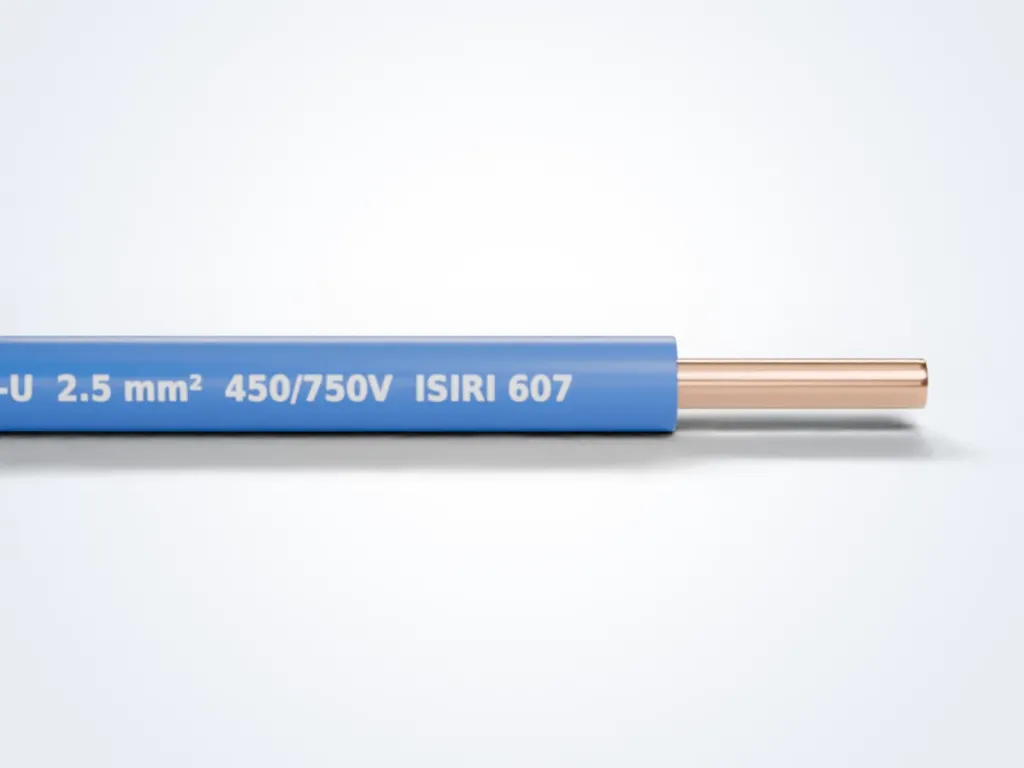

ساختار سیم مفتولی H07V-U
- هادیمفتول مس آنیل‌شده تک‌رشته، کلاس ۱ طبق IEC 60228
- عایقPVC به ضخامت حدود ۰٫۷ تا ۱ میلی‌متر، بسته به سطح مقطع
- نشانه‌گذاریچاپ نام سازنده، کد، سطح مقطع، ولتاژ و استاندارد روی عایق
جدول مشخصات فنی سیم مفتولی
مقادیر تقریبی هستند؛ مقاومت، حداکثر مجاز در ۲۰ درجه و جریان برای دو هادی باردار در لوله روی دیوار با دمای محیط ۳۰ درجه است و برگه مشخصات را از واحد فروش بگیرید.
| سطح مقطع (mm²) | قطر خارجی (mm) | وزن تقریبی (kg/km) | مقاومت هادی (Ω/km) | جریان مجاز در لوله (A) |
|---|---|---|---|---|
| ۱٫۵ | ۲٫۹ | ۲۰ | ۱۲٫۱ | ۱۷٫۵ |
| ۲٫۵ | ۳٫۵ | ۳۳ | ۷٫۴۱ | ۲۴ |
| ۴ | ۴٫۰ | ۴۸ | ۴٫۶۱ | ۳۲ |
| ۶ | ۴٫۵ | ۶۸ | ۳٫۰۸ | ۴۱ |
| ۱۰ | ۵٫۹ | ۱۱۳ | ۱٫۸۳ | ۵۷ |
کاربردهای سیم مفتولی H07V-U
-
ساختمان مسکونی
سیم‌کشی توکار مدارهای روشنایی، پریز و کولر داخل لوله‌های دیوار و سقف.
-
ساختمان اداری و تجاری
مدارهای ثابت طبقات داخل لوله، ترانکینگ و داکت‌های دربسته بالای سقف کاذب.
-
هادی ارت
سیم سبز و زرد برای اتصال زمین پریزها و بدنه تجهیزات، در همان لوله مدار.
-
کارگاه و سوله
سیم‌کشی ثابت روشنایی و پریزهای کارگاهی داخل لوله فلزی یا داکت محافظ.
سیم مفتولی H07V-U چیست و کجا به کار می‌رود؟
سیم مفتولی H07V-U سیمی با یک مفتول مسی توپر و یک لایه عایق PVC است که برای سیم‌کشی ثابت داخل لوله، داکت و ترانکینگ ساخته می‌شود. بیشتر سیم‌کشی توکار خانه‌ها، از کلید و پریز تا مدار کولر، با همین سیم انجام می‌شود.
کد این سیم مشخصاتش را خلاصه می‌کند:
- H: نوع هماهنگ‌شده با مشخصات اروپایی
- ۰۷: ولتاژ نامی ۴۵۰/۷۵۰ ولت
- V: عایق PVC
- U: هادی مفتولی گرد و تک‌رشته
این سیم روکش بیرونی ندارد. جایش داخل لوله یا کانال محافظ است، نه روی دیوار، نه مستقیم در گچ و نه زیر خاک.
ساختار و کیفیت سیم مفتولی افشار نژاد
هادی از مس آنیل‌شده، یعنی مسی که با حرارت نرم شده، کشیده می‌شود تا هم رسانایی خوبی داشته باشد و هم هنگام خم‌کردن ترک نخورد. طبق استاندارد IEC 60228، مقاومت هادی سیم ۲٫۵ کلاس ۱ در دمای ۲۰ درجه نباید از ۷٫۴۱ اهم در کیلومتر بیشتر شود. همین عدد ساده‌ترین معیار برای کافی‌بودن مس است.
شرکت صنعتی الکتریک خراسان از سال ۱۳۴۵ در مشهد سیم برق تولید می‌کند و جزو نخستین شرکت‌های ایرانی بود که نشان استاندارد ملی گرفت. سیم مفتولی افشار نژاد بر پایه ISIRI 607 و هم‌خوان با IEC 60227 تولید می‌شود.
انتخاب سطح مقطع مناسب
سایز سیم را جریان مدار، فیوز و طول مسیر تعیین می‌کند. در سیم‌کشی ساختمان، این انتخاب‌ها رایج‌اند:
- سیم ۱٫۵: مدار روشنایی با فیوز ۱۰ آمپر
- سیم ۲٫۵: پریزهای عمومی با فیوز ۱۶ آمپر
- سیم ۴: کولر گازی، اجاق برقی یا ماشین ظرفشویی با فیوز ۲۰ یا ۲۵ آمپر
- سیم ۶ و ۱۰: مدارهای پرمصرف با مسیر طولانی و تغذیه تابلوهای فرعی، طبق محاسبه
اگر طول مسیر از حدود ۳۰ متر بیشتر است یا چند مدار در یک لوله کنار هم قرار می‌گیرند، یک سایز بالاتر را هم بررسی کنید. افت ولتاژ را با محاسبه‌گر سطح مقطع کابل بسنجید و تصمیم نهایی را به نقشه برق و مقررات ملی ساختمان مبحث ۱۳ بسپارید.
رنگ‌بندی سیم فاز، نول و ارت
رنگ عایق به سیم‌کش بعدی می‌گوید هر سیم چه نقشی دارد. رنگ‌بندی رایج بر اساس IEC 60445 این است:
| نقش سیم | رنگ عایق |
|---|---|
| فاز (L1، L2، L3) | قهوه‌ای، مشکی، خاکستری |
| نول (N) | آبی روشن |
| ارت (PE) | سبز و زرد |
سیم سبز و زرد را فقط برای ارت به کار ببرید، حتی اگر کلاف رنگ دیگر تمام شده باشد. در مدار تک‌فاز هم یک رنگ برای فاز انتخاب کنید و در کل ساختمان همان را نگه دارید.
مفتولی، افشان یا کابل روکش‌دار؟
سیم مفتولی و سیم افشان H07V-K ولتاژ نامی یکسان و جریان مجاز تقریباً برابری دارند. افشان در لوله‌های پرخم راحت‌تر کشیده می‌شود و برای تابلو مناسب‌تر است، اما سرش وایرشو می‌خواهد. مفتولی بی‌دردسر زیر پیچ کلید و پریز بسته می‌شود.
اگر مسیر روکار است یا لوله ندارید، سیم تک‌عایق جواب نمی‌دهد و باید سراغ کابل روکش‌دار مثل کابل ساختمانی NYM بروید. مقایسه هر سه نوع سیم را در صفحه سیم برق خراسان آورده‌ایم.
نکات نصب سیم مفتولی
- لوله را بیش از حد پر نکنید. قاعده رایج این است که مجموع سطح سیم‌ها با عایق از حدود ۴۰ درصد سطح داخلی لوله بیشتر نشود. اگر سیم به‌زور رد می‌شود، لوله پر است.
- سیم را با فنر سیم‌کشی و کشش یکنواخت بکشید و نگذارید روی لبه تیز لوله یا قوطی ساییده شود.
- هیچ اتصالی را داخل لوله نگذارید. همه اتصال‌ها باید در قوطی تقسیم یا قوطی کلید و پریز باشد.
- عایق را با سیم‌لخت‌کن هم‌اندازه سیم جدا کنید. خراشی که کاتر روی مس می‌اندازد، مقطع را کم می‌کند و همان نقطه بعدها داغ می‌شود یا می‌شکند.
- زیر ترمینال پیچی، سر سیم را ساعت‌گرد، یعنی همان سویی که پیچ بسته می‌شود، حلقه کنید تا هنگام سفت‌کردن بیرون نزند.
چطور سیم مفتولی اصل را بشناسیم؟
اول چاپ روی عایق را بخوانید. روی سیم اصل، نام افشار نژاد، کد H07V-U، سطح مقطع، ولتاژ نامی و شماره استاندارد خوانا و در فاصله‌های منظم چاپ شده است. بعد این موارد را کنترل کنید:
- وزن کلاف: کلاف ۱۰۰ متری سیم ۲٫۵ حدود ۳٫۳ کیلوگرم وزن دارد. برای سایزهای دیگر، عدد ستون وزن جدول را بر ده تقسیم کنید. کلافی که محسوس سبک‌تر است، یا طولش کم است یا مسش.
- رنگ مس: مقطع بریده‌شده باید یکدست مسی و براق باشد. هسته نقره‌ای یا خاکستری یعنی آلومینیوم با روکش مس، نه مس خالص.
- عایق: ضخامت عایق دور تا دور یکسان است و مفتول دقیقاً وسط آن قرار دارد.
- مقاومت: با اهم‌متر دقیق، مقاومت کلاف ۱۰۰ متری سیم ۲٫۵ در حدود ۲۰ درجه نباید از ۰٫۷۴ اهم بیشتر باشد.
نحوه سفارش سیم مفتولی H07V-U
بسته‌بندی رایج این سیم کلاف ۱۰۰ متری است و طول یا رنگ خاص برای پروژه با هماهنگی واحد فروش تولید می‌شود. مراحل سفارش:
- سایزهای لازم را از روی نقشه برق مشخص کنید، مثلاً ۱٫۵ برای روشنایی و ۲٫۵ برای پریز.
- تعداد کلاف هر سایز و هر رنگ را جدا بنویسید.
- شهر تحویل را مشخص کنید؛ ارسال به همه استان‌ها ممکن است.
- با واحد فروش به شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا موجودی تأیید و پیش‌فاکتور برایتان ارسال شود.
سوالات متداول سیم مفتولی H07V-U
سیم مفتولی را می‌شود داخل داکت روکار کشید؟
بله، به شرطی که داکت یا ترانکینگ درپوش داشته باشد و سیم کاملاً داخل آن بماند. در محل ورود به قوطی یا تابلو هم نباید تکه‌ای از سیم بدون محافظ بیرون باشد.
سیم H07V-U برای زیر خاک یا فضای باز مناسب است؟
خیر. این سیم روکش ندارد و عایقش برای رطوبت دائم، آفتاب مستقیم و دفن در خاک ساخته نشده است. برای مسیر زیرزمینی از کابل زمینی NYY استفاده کنید.
فرق سیم H07V-U با H05V-U چیست؟
فرق اصلی در ولتاژ نامی و کاربرد است. H05V-U سیم ۳۰۰/۵۰۰ ولت با سایز ۰٫۵ تا ۱ برای سیم‌کشی داخلی دستگاه‌هاست و برای ساختمان باید H07V-U گرفت. داخل تابلو فرمان هم سیم نرم H05V-K گزینه رایج‌تری است.
در هوای سرد می‌شود سیم مفتولی را نصب کرد؟
بهتر است زیر حدود ۵ درجه سانتی‌گراد سیم‌کشی نکنید. PVC در سرما سفت و شکننده می‌شود و ممکن است هنگام کشیدن ترک بردارد؛ در زمستان کلاف را چند ساعت در جای گرم نگه دارید و بعد کار کنید.
سیم مفتولی و افشان را می‌شود در یک لوله کشید؟
بله، هر دو ولتاژ نامی ۴۵۰/۷۵۰ ولت دارند و کنار هم بودنشان اشکال فنی ندارد. فقط لوله نباید بیش از حد پر شود و سیم‌های جریان ضعیف مثل آنتن و تلفن باید لوله جدا داشته باشند.
