کابل ساختمانی NYM خراسان

کابل NYM چیست و کجا استفاده می‌شود؟

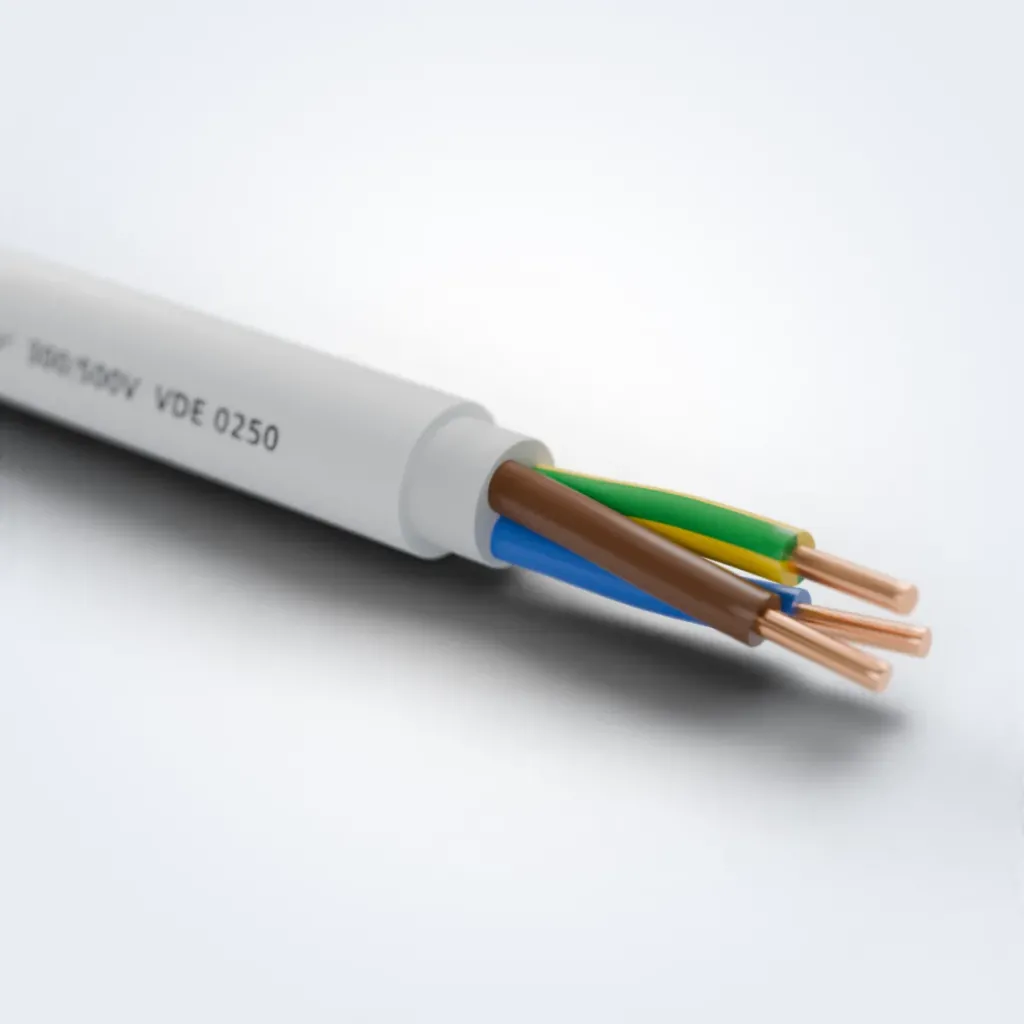

کابل NYM یک کابل سبک ساختمانی ۳۰۰/۵۰۰ ولت برای سیم‌کشی ثابت داخل ساختمان است. هادی آن مس مفتولی است، رشته‌ها عایق PVC دارند و یک لایه پرکننده و روکش PVC آن‌ها را می‌پوشاند. آن را می‌توانید روکار روی دیوار و سقف، توکار زیر گچ، داخل لوله یا روی سینی کابل اجرا کنید.

حرف M در نام آن یعنی کابل روکش‌دار سبک. همین روکش اجازه می‌دهد کابل بدون لوله و روکار نصب شود؛ کاری که با سیم تک‌رشته بی‌روکش درست نیست.

در بیشتر ساختمان‌های مسکونی ایران، مدارهای داخل واحد با سیم و لوله اجرا می‌شوند. NYM معمولاً جایی به کار می‌آید که چند رشته باید زیر یک روکش و در یک مسیر بروند. رایزر کنتور تا تابلوی واحد، موتورخانه، پارکینگ، کارگاه و سقف کاذب ساختمان‌های اداری نمونه‌های رایج آن‌اند.

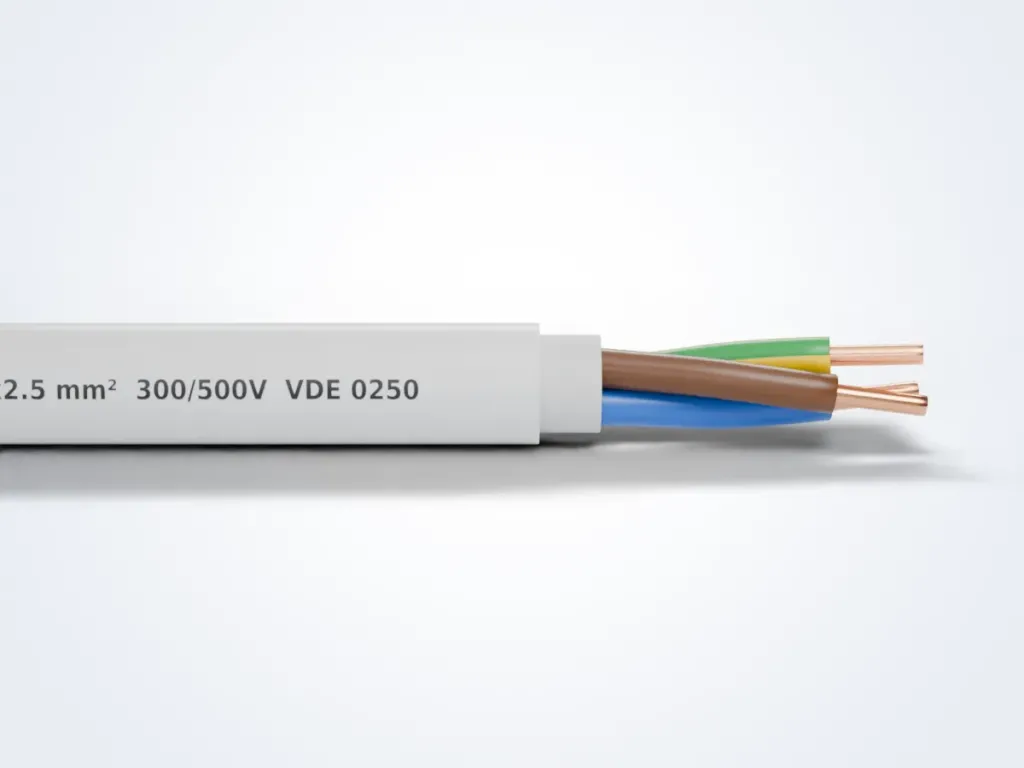

ساختار NYM افشار نژاد

هر رشته از مس الکترولیتی مفتولی است و عایق PVC رنگی دارد. سبز و زرد برای ارت است، آبی برای نول و قهوه‌ای، مشکی و خاکستری برای فازها. یک لایه پرکننده نرم رشته‌ها را گرد نگه می‌دارد و روکش PVC روی آن می‌نشیند.

این پرکننده سر کار وقت را کم می‌کند. روکش با یک برش طولی کنار می‌رود و پرکننده بدون آسیب به عایق رشته‌ها جدا می‌شود. افشار نژاد از سال ۱۳۴۵ در مشهد سیم برق تولید می‌کند و محصولاتش بر پایه استاندارد ملی ایران ساخته می‌شوند. ساختار خط NYM هم از الگوی VDE 0250-204 پیروی می‌کند.

انتخاب تعداد رشته و سایز NYM

تعداد رشته را نوع مدار تعیین می‌کند. مدار تک‌فاز سه رشته لازم دارد (فاز، نول و ارت) و مدار سه‌فاز با نول، پنج رشته. سایز هم به جریان بار، طول مسیر و جریان کلید حفاظتی بستگی دارد.

مدار	انتخاب رایج	توضیح
روشنایی	۳×۱٫۵	مدارهای روشنایی معمولی
پریزهای عمومی	۳×۲٫۵	پرمصرف‌ترین سایز در واحد مسکونی
کولر گازی، آبگرمکن یا اجاق برقی	۳×۴ تا ۳×۶	بسته به توان دستگاه و طول مسیر
تغذیه تابلوی واحد تک‌فاز	۳×۶ یا ۳×۱۰	بسته به جریان کنتور و فاصله تا تابلو
تابلوی سه‌فاز یا موتورخانه	۵×۴ تا ۵×۱۶	بر اساس جریان کل و طول رایزر

این ستون‌ها نقطه شروع‌اند، نه جواب نهایی. اگر مسیر از حدود ۳۰ متر بلندتر است، افت ولتاژ را با محاسبه آنلاین سطح مقطع کابل چک کنید؛ گاهی یک سایز بزرگ‌تر لازم می‌شود.

سایز کابل و جریان کلید مینیاتوری باید با هم جور باشند. طراحی نهایی مدارها را مهندس برق و بر اساس مقررات ملی ساختمان مبحث ۱۳ تأیید کند.

NYM در کنار سیم ساختمانی، NYY و NYCY

• اگر کل مسیر داخل لوله است، سیم‌های ساختمانی تک‌رشته اقتصادی‌ترند. هرجا مسیر روکار یا بی‌لوله است، NYM جای آن‌ها را می‌گیرد.
• NYM برای دفن در خاک ساخته نشده است. مسیر حیاط و محوطه را با کابل زمینی NYY اجرا کنید.
• برای تغذیه تجهیزات حساس، یا وقتی طراح هادی حفاظتی هم‌محور خواسته، کابل شیلددار NYCY مناسب‌تر است.
• در راه‌پله اضطراری، بیمارستان و مراکز خرید، طراح‌ها معمولاً کابل هالوژن فری را ترجیح می‌دهند. این کابل در آتش دود و گاز خورنده کمتری تولید می‌کند.

نکات اجرای کابل ساختمانی

• شعاع خمش را دست‌کم حدود ۴ برابر قطر کابل بگیرید و کابل را از روی لبه تیز ورق و پروفیل رد نکنید.
• در اجرای روکار، بست‌ها را با فاصله یکنواخت بزنید تا کابل شکم ندهد. بست نباید آن‌قدر سفت شود که روکش را له کند.
• در سرمای زیر ۵ درجه منفی کابل را باز و نصب نکنید؛ روکش سرد ترک برمی‌دارد.
• هنگام لخت‌کردن، روکش را از طول ببرید نه دورتادور. تیغی که دور کابل می‌چرخد، عایق رشته‌ها را زخمی می‌کند.
• کلاف‌ها را روی پالت، دور از آفتاب و رطوبت نگه دارید و سر کابل‌های بریده را ببندید.

کابل ساختمانی NYM اصل را چطور بشناسیم؟

روی روکش NYM افشار نژاد نام سازنده، کد NYM، تعداد رشته و سطح مقطع، ولتاژ نامی و استاندارد چاپ می‌شود. چاپ را با انگشت بکشید؛ نباید به‌راحتی پاک شود.

آزمون دقیق‌تر، اندازه‌گیری مقاومت با میلی‌اهم‌متر است. طبق استاندارد IEC 60228، مقاومت هادی مسی ۲٫۵ میلی‌متر مربع در دمای ۲۰ درجه نباید از ۷٫۴۱ اهم بر کیلومتر بیشتر باشد. پس هر رشته از یک کلاف ۱۰۰ متری ۳×۲٫۵ باید حدود ۰٫۷۴ اهم یا کمتر نشان دهد. در هوای گرم این عدد کمی بالا می‌رود، اما اگر خیلی بیشتر بود، مس کابل کمتر از سایز اعلام‌شده است.

سفارش NYM از افشار نژاد

1. تعداد رشته و سطح مقطع هر مدار را مشخص کنید؛ مثلاً ۳×۲٫۵ یا ۵×۶.
2. متراژ هر سایز را جدا بنویسید.
3. شهر تحویل را بگویید؛ ارسال به همه استان‌ها ممکن است.
4. با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا واحد فروش موجودی را اعلام کند و پیش‌فاکتور بفرستد.

دیگر کابل‌های این گروه را در صفحه کابل‌های نصب ثابت می‌بینید.
