کابل شبکه CAT6 مس خالص افشار نژاد
کابل شبکه CAT6 کابل چهار زوج تابیده با هادی مس یکپارچه ۲۳ AWG است. این کابل تا ۲۵۰ مگاهرتز کار می‌کند و اترنت گیگابیتی را تا ۱۰۰ متر می‌برد. نسخه U/UTP افشار نژاد با جداکننده صلیبی میان زوج‌ها برای شبکه ساختمان، دوربین IP و تجهیزات PoE ساخته می‌شود. مشخصات، روش تشخیص کابل CCA و نکات نصب را این‌جا ببینید و سفارش را تلفنی ثبت کنید.
- رده و کلاس
- CAT6 · کلاس E
- ساختار
- U/UTP، چهار زوج تابیده
- هادی
- مس یکپارچه ۲۳ AWG
- پهنای باند
- تا ۲۵۰ مگاهرتز
- سرعت انتقال
- ۱ گیگابیت تا ۱۰۰ متر
- استاندارد
- ANSI/TIA-568.2-D · ISO/IEC 11801
- مشاوره فنی رایگان
- ارسال به سراسر کشور
- تولید در متراژ سفارشی

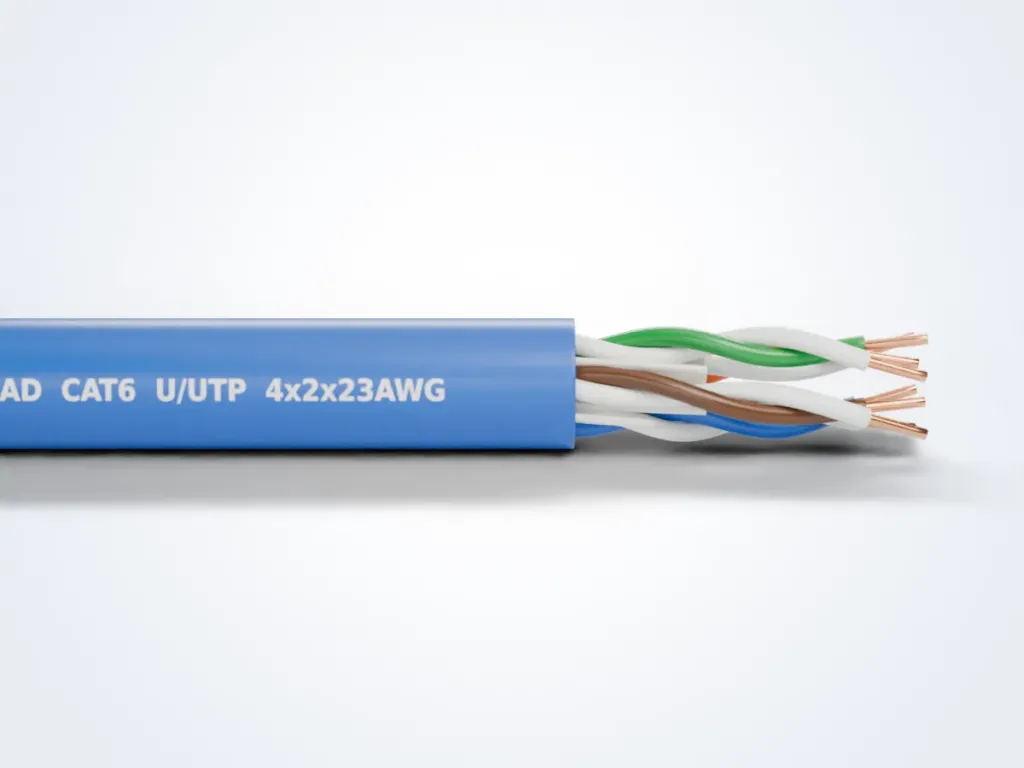

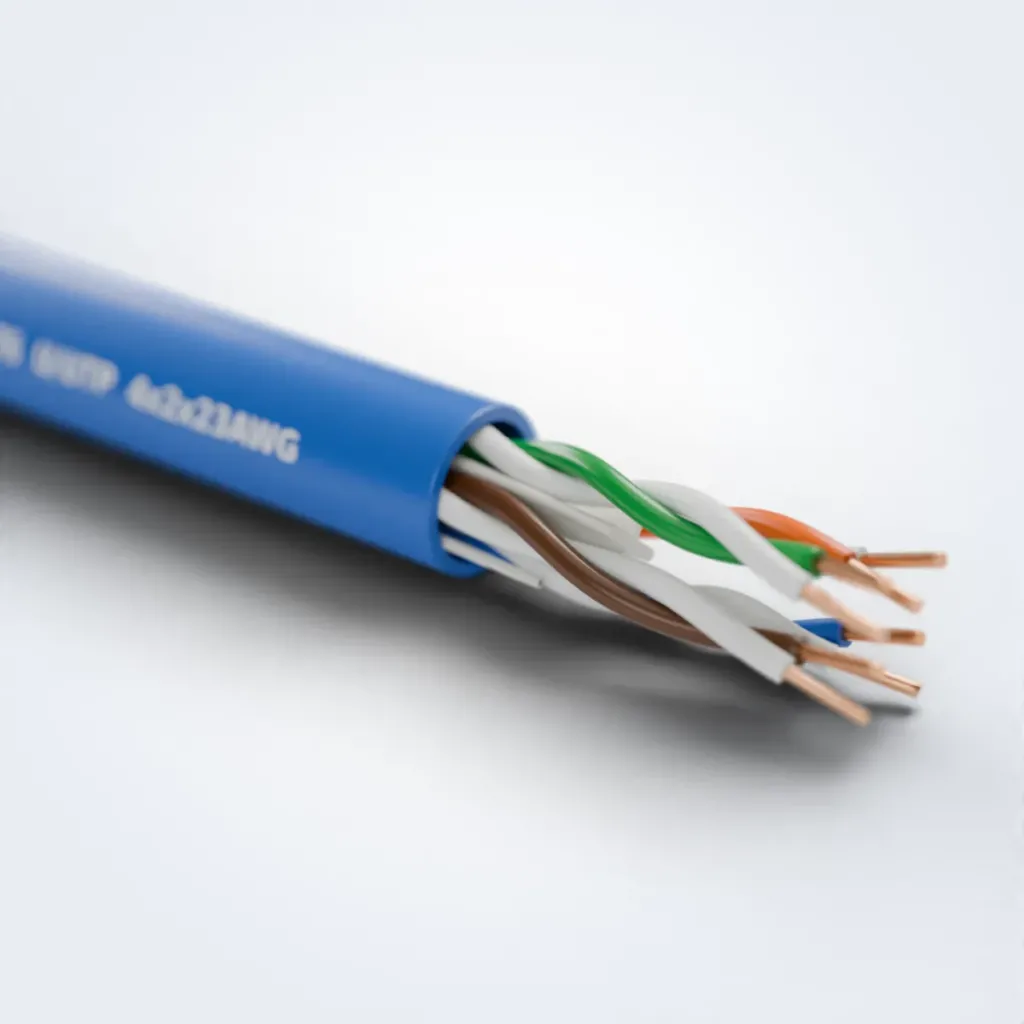

ساختار کابل شبکه CAT6
- هادیمس یکپارچه بدون روکش ۲۳ AWG، حدود ۰٫۵۷ میلی‌متر
- عایقپلی‌اتیلن با رنگ‌بندی آبی، نارنجی، سبز و قهوه‌ای در کنار سفید
- زوج‌های تابیدهچهار زوج با گام تاب متفاوت برای کم کردن تداخل میان زوج‌ها
- جداکننده صلیبیپرکننده‌ای به شکل + که زوج‌ها را از هم دور و جایشان را ثابت نگه می‌دارد
- روکشPVC برای نصب در فضای داخلی
مشخصات انتقال کابل CAT6
اعداد به‌صورت تقریبی و بر اساس حدود مجاز کابل CAT6 در ANSI/TIA-568.2-D آمده‌اند؛ مشخصات دقیق محصول را پیش از سفارش از واحد فروش بپرسید.
| پارامتر | حد مجاز CAT6 | شرط اندازه‌گیری | اثر در عمل |
|---|---|---|---|
| امپدانس مشخصه | ۱۰۰ اهم ±۱۵٪ | ۱ تا ۲۵۰ مگاهرتز | هماهنگی با پورت سوییچ و کارت شبکه |
| مقاومت DC هر هادی | حداکثر ۹٫۳۸ اهم | ۱۰۰ متر، ۲۰ درجه | افت ولتاژ و گرمای PoE |
| تضعیف (Insertion Loss) | حداکثر ۱۹٫۸ dB | ۱۰۰ مگاهرتز، ۱۰۰ متر | توان سیگنال در انتهای مسیر |
| تضعیف (Insertion Loss) | حداکثر ۳۲٫۸ dB | ۲۵۰ مگاهرتز، ۱۰۰ متر | حاشیه کار در فرکانس بالا |
| NEXT | حداقل ۴۴٫۳ dB | ۱۰۰ مگاهرتز | نشت سیگنال بین زوج‌های کناری |
| PSNEXT | حداقل ۴۲٫۳ dB | ۱۰۰ مگاهرتز | اثر هم‌زمان سه زوج بر زوج چهارم |
| افت بازگشتی | حداقل ۲۰٫۱ dB | ۱۰۰ مگاهرتز | یکنواختی ساخت در طول کابل |
| تأخیر انتشار | حداکثر ۵۳۸ نانوثانیه | ۱۰۰ مگاهرتز، ۱۰۰ متر | زمان رسیدن سیگنال به مقصد |
| اختلاف تأخیر زوج‌ها | حداکثر ۴۵ نانوثانیه | ۱۰۰ متر | هم‌زمانی چهار زوج در گیگابیت |
| نیروی کشش هنگام نصب | حداکثر ۱۱۰ نیوتن | کابل چهار زوج | باز نشدن تاب و کشیده نشدن هادی |
کاربردهای کابل شبکه CAT6
-
شبکه ساختمان اداری
سیم‌کشی افقی از پچ‌پنل اتاق سرور تا پریزهای شبکه طبقات با سرعت گیگابیت.
-
دوربین مداربسته IP
انتقال تصویر و برق دوربین با PoE روی یک کابل، بدون آداپتور جداگانه کنار دوربین.
-
اکسس‌پوینت وای‌فای
تغذیه و اتصال اکسس‌پوینت‌های سقفی، با امکان ۲٫۵ یا ۵ گیگابیت در تجهیزات سازگار.
-
شبکه خانه و هوشمندسازی
اتصال مودم، تلویزیون هوشمند، دستگاه ضبط دوربین و تجهیزات هوشمند در خانه‌های نوساز.
کابل CAT6 چیست و چه سرعتی را پشتیبانی می‌کند؟
CAT6 یا کابل شبکه رده ۶، کابل چهار زوجی است که رفتارش تا فرکانس ۲۵۰ مگاهرتز در استاندارد تعریف شده است. با این پهنای باند، اترنت ۱ گیگابیتی را تا ۱۰۰ متر منتقل می‌کند. سرعت‌های ۲٫۵ و ۵ گیگابیت (IEEE 802.3bz) هم تا همین طول روی آن کار می‌کنند.
ده گیگابیت (10GBASE-T) هم روی CAT6 کار می‌کند، اما در مسیرهای کوتاه‌تر. عددی که معمولاً گفته می‌شود حدود ۵۵ متر است و در دسته‌های شلوغ کابل، به‌خاطر تداخل بین کابل‌ها (Alien Crosstalk) ممکن است کمتر شود. اگر ۱۰ گیگابیت را تا ۱۰۰ متر لازم دارید، سراغ CAT6A بروید.
U/UTP یعنی کابل نه شیلد کلی دارد و نه شیلد روی زوج‌ها. نبود شیلد، نصب و ارت را ساده می‌کند و در ساختمان‌های اداری و مسکونی، تاب دقیق زوج‌ها و جداکننده صلیبی برای مهار نویز کافی است. این محصول در گروه کابل‌های تلفنی و ابزار دقیق افشار نژاد معرفی شده است.
مقایسه CAT6 با CAT5e و CAT6A
| ویژگی | CAT5e | CAT6 | CAT6A |
|---|---|---|---|
| پهنای باند | ۱۰۰ مگاهرتز | ۲۵۰ مگاهرتز | ۵۰۰ مگاهرتز |
| ۱ گیگابیت تا ۱۰۰ متر | دارد | دارد | دارد |
| ۱۰ گیگابیت | تعریف نشده | حدود ۵۵ متر | ۱۰۰ متر |
| هادی رایج | ۲۴ AWG | ۲۳ AWG | ۲۳ AWG |
| کاربرد مناسب | شبکه‌های ساده موجود | ساختمان اداری، دوربین، وای‌فای | دیتاسنتر و مسیرهای ۱۰ گیگابیتی |
برای بیشتر ساختمان‌ها CAT6 نقطه تعادل است. حاشیه کافی برای تجهیزات امروز و چند سال آینده دارد و قطرش از CAT6A کمتر است؛ یعنی داکت و سینی دیرتر پر می‌شود.
چرا هادی مس خالص در کابل شبکه مهم است؟
چون مقاومت هادی مستقیماً روی افت ولتاژ PoE، گرمای دسته کابل و کیفیت سیگنال اثر می‌گذارد. در بازار کابل‌هایی با هادی CCA هم دیده می‌شود؛ یعنی مغز آلومینیوم با روکش نازک مس. این کابل‌ها ارزان‌تر و سبک‌ترند، اما مقاومتشان حدود ۵۰ تا ۶۰ درصد از مس بیشتر است.
طبق استاندارد ANSI/TIA-568.2-D، مقاومت DC هر هادی در کابل CAT6 نباید از ۹٫۳۸ اهم در ۱۰۰ متر بیشتر شود. هادی مسی ۲۳ AWG حدود ۷ اهم است، اما CCA هم‌قطر به ۱۰ تا ۱۱ اهم می‌رسد و از حد مجاز بیرون می‌زند. به همین دلیل TIA هادی را مس می‌خواهد و کابل CCA را CAT6 استاندارد نمی‌داند.
اثر این تفاوت را بیشتر در PoE می‌بینید. استاندارد IEEE 802.3bt تا حدود ۹۰ وات توان را از سوییچ روی چهار زوج می‌فرستد و با هادی CCA بخشی از این توان در کابل گرما می‌شود. نمونه آشنایش دوربینی است که روز سالم کار می‌کند و شب با روشن شدن نور مادون قرمز، ری‌استارت می‌شود. آلومینیوم شکننده‌تر هم هست و در محل اتصال کیستون به‌مرور اکسید می‌شود.
تشخیص کابل CAT6 مسی از CCA
- یک رشته را با تیغ بتراشید. مس خالص زیر خراش هم مسی است؛ CCA زیر لایه نازک مس، رنگ نقره‌ای آلومینیوم را نشان می‌دهد.
- مقاومت یک رشته را در ۱۰۰ متر کابل اندازه بگیرید. عدد حدود ۷ اهم نشانه مس است و عدد بالاتر از ۹٫۳۸ اهم یعنی کابل از حد استاندارد خارج است.
- همان رشته را چند بار در یک نقطه خم و راست کنید. هادی آلومینیومی خیلی زودتر از مس می‌شکند.
- چاپ روکش را بخوانید: نام سازنده، CAT6، U/UTP و ۲۳ AWG باید روشن چاپ شده باشند. بعضی کابل‌های CCA این کلمه را با حروف ریز روی روکش می‌آورند.
- کابل مسی به‌طور محسوس سنگین‌تر است. دو جعبه هم‌متراژ را در دست بگیرید تا تفاوت را حس کنید.
نکات نصب کابل شبکه CAT6
- طول مسیر ثابت از پچ‌پنل تا پریز را زیر ۹۰ متر نگه دارید تا با پچ‌کوردهای دو سر، کل کانال از ۱۰۰ متر بیشتر نشود.
- شعاع خمش را کمتر از ۴ برابر قطر کابل نگیرید؛ برای کابلی با قطر حدود ۶ میلی‌متر یعنی حدود ۲٫۵ سانتی‌متر.
- هنگام کشیدن، کابل را آزاد از جعبه بیرون بدهید و نگذارید گره بخورد. کابلی که یک بار گره خورده، حتی بعد از صاف شدن، افت بازگشتی بدتری دارد.
- در محل اتصال، تاب زوج‌ها را بیشتر از حدود ۱۳ میلی‌متر باز نکنید و جداکننده صلیبی را تا نزدیک کیستون نگه دارید.
- برای دسته کردن کابل‌ها بست چسبی (ولکرو) بهتر است. بست کمربندی سفت و منگنه، زوج‌ها را له می‌کند.
- کابل شبکه را در سینی یا لوله جدا از کابل برق ببرید. فاصله لازم در استاندارد EN 50174-2 به نوع کابل‌ها و طول مسیر موازی بستگی دارد.
- در دسته‌های بزرگ کابل PoE گرما بالا می‌رود؛ دسته‌ها را کوچک‌تر ببندید و مسیر را از فضاهای بسته و گرم دور نگه دارید.
- در کل پروژه یک الگوی سیم‌بندی، T568A یا T568B، را ثابت نگه دارید.
تستر ساده شبکه فقط درست بودن ترتیب رشته‌ها را نشان می‌دهد. برای اطمینان از کارایی CAT6، لینک را با دستگاه سرتیفایر اندازه بگیرید تا پارامترهایی مثل NEXT و افت بازگشتی هم بررسی شوند.
تفاوت کابل شبکه با کابل تلفن و کواکسیال
CAT6 برای داده دیجیتال پرسرعت طراحی شده است. برای خط تلفن آنالوگ، آیفون و دزدگیر، کابل تلفن شیلددار J-Y(St)Y مناسب‌تر و اقتصادی‌تر است. دوربین‌های آنالوگ و HD آنالوگ با کابل کواکسیال کار می‌کنند و برای سنسورهای صنعتی، کابل LiYCY با شیلد بافته ساخته شده است.
نحوه سفارش کابل شبکه CAT6
- نوع کابل را مشخص کنید: CAT6 U/UTP با هادی مس ۲۳ AWG.
- متراژ کل پروژه را حساب کنید و حدود ۱۰ درصد برای تغییر مسیر و سرکابل‌ها اضافه کنید.
- اگر رنگ روکش خاصی لازم دارید، هنگام تماس بگویید تا امکانش بررسی شود.
- شهر تحویل را بگویید؛ ارسال به همه استان‌ها ممکن است.
- با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید و بعد از تأیید موجودی، پیش‌فاکتور را دریافت کنید.
سوالات متداول کابل شبکه CAT6
کابل CAT6 را می‌شود به کیستون و پچ‌پنل CAT5e وصل کرد؟
بله، سازگار است و کار می‌کند. اما کارایی لینک به اندازه ضعیف‌ترین قطعه پایین می‌آید؛ برای گرفتن کارایی CAT6، کیستون، پچ‌پنل و پچ‌کورد هم باید CAT6 باشند.
از کابل CAT6 مفتولی می‌شود پچ‌کورد ساخت؟
بهتر است نه. هادی یکپارچه برای مسیر ثابت ساخته شده و با خم‌های مکرر پچ‌کورد می‌شکند؛ برای پچ‌کورد، کابل افشان و سوکت مخصوص آن را به کار ببرید.
کابل شبکه CAT6 برای فضای باز مناسب است؟
خیر، نسخه روکش PVC برای فضای داخلی است و زیر آفتاب و رطوبت دائمی دوام نمی‌آورد. برای بیرون ساختمان کابل مخصوص فضای باز لازم است.
برای دوربین مداربسته CAT5e کافی است یا CAT6 بگیرم؟
برای یک دوربین IP معمولی CAT5e هم کار می‌کند. CAT6 با هادی ضخیم‌تر افت ولتاژ PoE را کمتر می‌کند و در مسیرهای نزدیک به ۱۰۰ متر یا دوربین‌های گردان پرمصرف حاشیه اطمینان بیشتری می‌دهد.
کابل شبکه CAT6 در چه بسته‌بندی‌ای عرضه می‌شود؟
بسته‌بندی رایج بازار جعبه یا قرقره ۳۰۵ متری است. متراژ و نوع بسته‌بندی محصول افشار نژاد را هنگام سفارش از واحد فروش بپرسید.
