کابل کواکسیال RG59 خراسان

کابل کواکسیال RG59 چیست و کجا به کار می‌رود؟

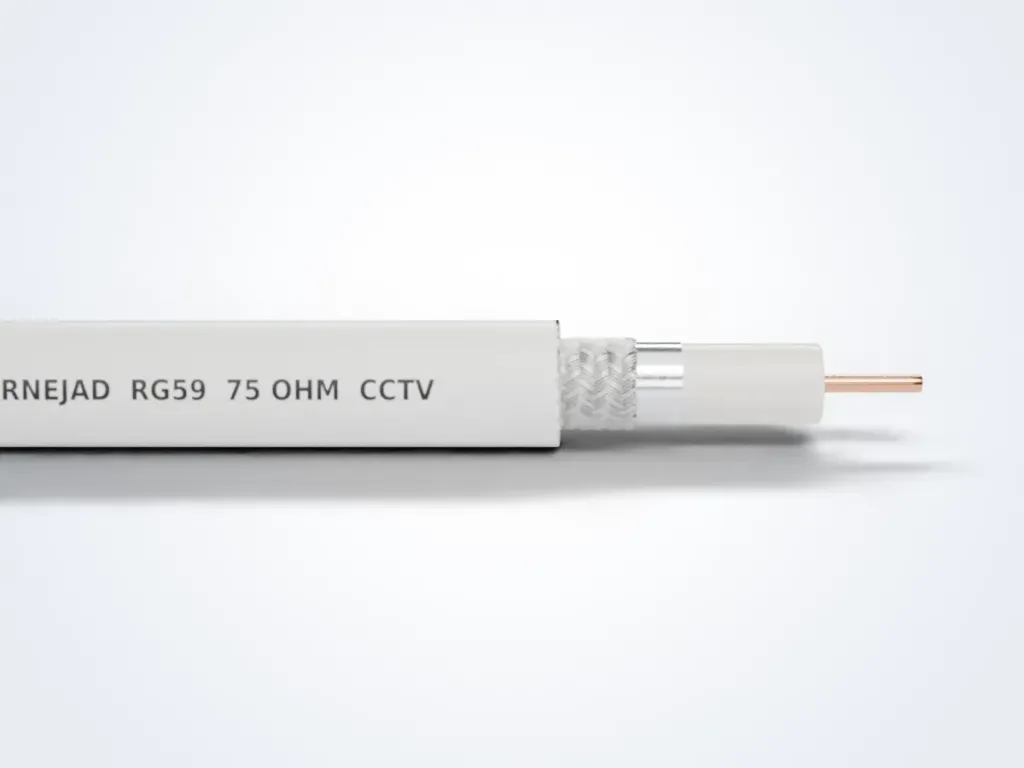

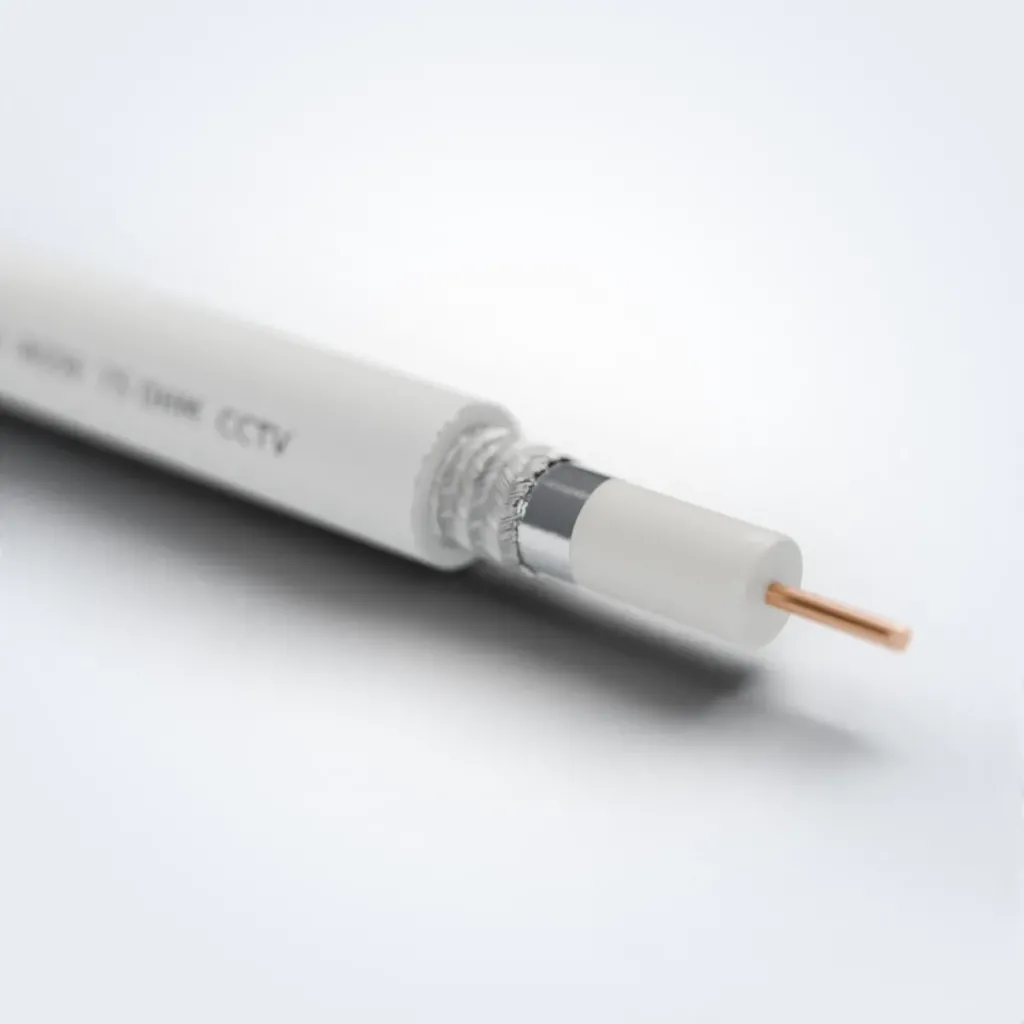

RG59 یک کابل کواکسیال ۷۵ اهم با هادی مرکزی حدود ۰٫۸ میلی‌متر است که بیشتر از هر جای دیگری در سیستم‌های دوربین مداربسته دیده می‌شود. قطر خارجی‌اش حدود ۶ میلی‌متر است؛ به‌اندازه‌ای نازک که در لوله‌های شلوغ جا شود و به‌اندازه‌ای ضخیم که تصویر را چند صد متر ببرد.

هم دوربین‌های آنالوگ قدیمی و هم نسل جدید دوربین‌های HD آنالوگ (AHD، HD-TVI و HD-CVI) با همین کابل کار می‌کنند. یعنی اگر ساختمانی قبلاً با RG59 سیم‌کشی شده، معمولاً می‌توانید بدون تعویض کابل، دوربین‌ها و دستگاه ضبط را به نسل HD ارتقا دهید. مقایسه‌ی کامل این کابل با دو نوع دیگر را در صفحه‌ی کابل‌های کواکسیال ببینید.

کابل RG59 تا چند متر تصویر را منتقل می‌کند؟

برای دوربین‌های HD آنالوگ ۲ مگاپیکسل، بیشتر سازندگان برد حدود ۳۰۰ تا ۵۰۰ متر را روی RG59 با هادی مسی اعلام می‌کنند. برای دوربین آنالوگ قدیمی (CVBS) عدد عملی حدود ۲۰۰ تا ۳۰۰ متر است.

این اعداد سقف قطعی نیستند. رزولوشن دوربین، کیفیت دستگاه ضبط، تعداد اتصال‌های بین راه و جنس هادی همه روی نتیجه اثر می‌گذارند. پیش از اجرای مسیرهای بلند، برد مجاز را در دیتاشیت دوربین چک کنید و این جدول را مبنای انتخاب کابل قرار دهید:

شرایط پروژه	کابل پیشنهادی
دوربین آنالوگ یا HD آنالوگ تا حدود ۳۰۰ متر	RG59 با هادی مسی
مسیر طولانی‌تر یا دوربین با رزولوشن بالا	کابل کواکسیال RG6
فاصله‌های خیلی بلند، مثل محوطه‌ی کارخانه	کابل کواکسیال RG11
دوربین تحت شبکه (IP)	کابل شبکه CAT6

چرا هادی مسی برای کابل دوربین مهم است؟

چون سیگنال تصویر دوربین در فرکانس‌های پایین منتقل می‌شود و در این فرکانس‌ها جریان از کل ضخامت هادی می‌گذرد، نه فقط از سطح آن. این سیگنال از چند ده هرتز شروع می‌شود و بخش مهمی از اطلاعات تصویر و همزمانی در همین فرکانس‌های پایین است. اگر هادی از نوع فولاد با روکش مس (CCS) باشد، بخشی از جریان از فولاد پرمقاومت عبور می‌کند و تصویر در مسیرهای بلند کدر و کم‌جزئیات می‌شود.

کابل‌های CCS برای تلویزیون کابلی و فرکانس‌های صدها مگاهرتزی طراحی شده‌اند و آنجا مشکلی ندارند. برای دوربین مداربسته اما هادی مس خالص، استاندارد عملی نصاب‌هاست. کابل RG59 افشار نژاد با هادی مسی عرضه می‌شود؛ هنگام سفارش برای پروژه‌ی دوربین، نیازتان به مس خالص را بگویید تا واحد فروش مشخصات همان محموله را تأیید کند.

شیلد هم همین‌قدر اهمیت دارد. در فرکانس‌های پایین، بافته‌ی متراکم با پوشش حدود ۹۰ درصد یا بیشتر، نویز را بهتر از فویل نازک دفع می‌کند. درصد پوشش بافته را هم در استعلام بپرسید.

RG59 همراه با رشته‌های تغذیه دوربین

در بازار، کابل ترکیبی RG59 با دو رشته سیم برق چسبیده به آن هم رایج است تا تصویر و برق دوربین با یک کابل کشیده شود. اگر این ساختار را لازم دارید، امکان تأمین و سطح مقطع رشته‌های برق را از واحد فروش بپرسید.

در این حالت افت ولتاژ را جدی بگیرید. طبق استاندارد IEC 60228، مقاومت هادی مسی افشان ۰٫۵ میلی‌متر مربع حداکثر ۳۹ اهم در کیلومتر است. دوربین ۱۲ ولتی با مصرف ۰٫۵ آمپر در فاصله‌ی ۱۰۰ متری، مسیر رفت و برگشت ۲۰۰ متری دارد و حدود ۳٫۹ ولت افت می‌کند؛ یعنی فقط حدود ۸ ولت به دوربین می‌رسد.

برای دوربین‌های دور، منبع تغذیه را نزدیک دوربین بگذارید یا رشته‌های برق ضخیم‌تری بگیرید. با رشته‌های ۰٫۷۵ میلی‌متر مربع، افت همین مثال به حدود ۲٫۶ ولت کم می‌شود.

نکات نصب و اجرای کابل RG59

• شعاع خم را دست‌کم حدود ۱۰ برابر قطر کابل، یعنی نزدیک ۶ سانتی‌متر، نگه دارید. خم تند دی‌الکتریک را له می‌کند و امپدانس را در همان نقطه به هم می‌زند.
• بست کمربندی و میخ‌بست را آن‌قدر سفت نکنید که روکش فرو برود.
• کابل تصویر را موازی و چسبیده به کابل برق نکشید؛ فاصله یا لوله‌ی جدا، نویز و خطوط روی تصویر را کم می‌کند.
• سر کابل را با ابزار لخت‌کن مخصوص آماده کنید تا هادی زخمی نشود و هیچ رشته‌ای از بافته به هادی نرسد.
• در فضای باز، کابل را داخل لوله ببرید و محل اتصال را با کاور لاستیکی یا نوار آب‌بند بپوشانید.

تشخیص کابل RG59 اصل

اول روکش را نگاه کنید. کابل اصل، نام تولیدکننده و نوع کابل را خوانا و در فاصله‌های منظم روی روکش دارد. بعد سر کابل را باز کنید و هادی را با تیغ کمی بتراشید؛ اگر زیر لایه‌ی مسی رنگ نقره‌ای یا خاکستری دیدید، هادی مس خالص نیست.

بافته را هم بررسی کنید. اگر از لای رشته‌ها دی‌الکتریک سفید به‌وضوح پیداست، پوشش شیلد کم است. در صورت تردید، نوشته‌های روی روکش را با واحد فروش تطبیق دهید.

نحوه سفارش کابل RG59

افشار نژاد از سال ۱۳۴۵ سیم و کابل تولید می‌کند و جزو نخستین شرکت‌های ایرانی است که نشان استاندارد ملی را دریافت کردند. سفارش RG59 در چهار قدم انجام می‌شود:

1. تعداد دوربین‌ها و طول هر مسیر را جمع بزنید و کمی هم برای پرت و اتصال‌ها کنار بگذارید.
2. مشخص کنید کابل ساده می‌خواهید یا کابل همراه با رشته‌های تغذیه.
3. شرایط اجرا را یادداشت کنید: داخل ساختمان، داخل لوله یا فضای باز.
4. با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید و شهر تحویل را بگویید تا واحد فروش موجودی را تأیید کند و پیش‌فاکتور بفرستد.
