کابل کواکسیال RG6 افشار نژاد

کابل کواکسیال RG6 چیست و چه کاربردی دارد؟

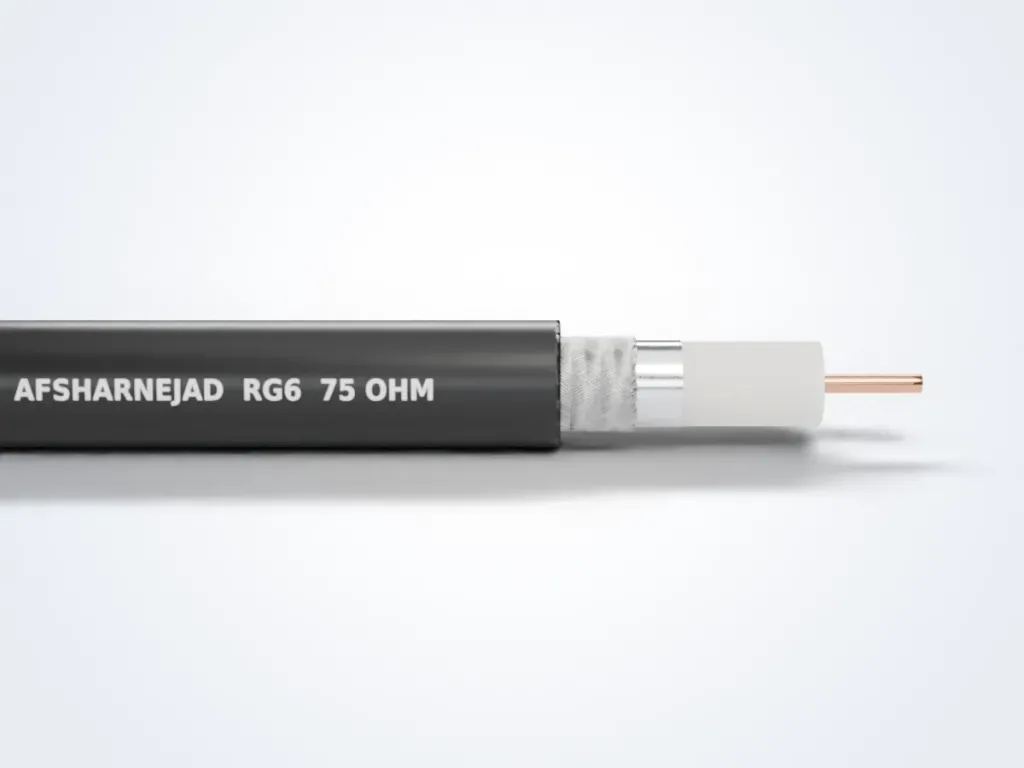

RG6 کابل کواکسیال ۷۵ اهمی است که برای فرکانس‌های بالا طراحی شده و کابل اصلی آنتن تلویزیون، ماهواره و تلویزیون کابلی به حساب می‌آید. هادی آن حدود ۱ میلی‌متر و قطر خارجی‌اش نزدیک ۷ میلی‌متر است و با کانکتور F بسته می‌شود.

فرق اصلی RG6 با RG59 در دی‌الکتریک و شیلد است. دی‌الکتریک فوم مقدار زیادی هوا در خود دارد و افت سیگنال را پایین می‌آورد؛ ضریب سرعت انتشار در این کابل‌ها معمولاً ۰٫۸۲ تا ۰٫۸۵ است. لایه‌ی فویل در کنار بافته هم کابل را برای باند ماهواره تا ۲۱۵۰ مگاهرتز آماده می‌کند. مقایسه‌ی RG6 با دو نوع دیگر را در صفحه‌ی کابل‌های کواکسیال ببینید.

کابل RG6 برای ماهواره تا چند متر جواب می‌دهد؟

در بیشتر نصب‌ها، RG6 تا حدود ۴۰ تا ۵۰ متر بدون تقویت‌کننده سیگنال ماهواره را به رسیور می‌رساند. در بالای باند IF ماهواره (۲۱۵۰ مگاهرتز) هر ۵۰ متر از این کابل حدود ۱۶ دسی‌بل افت دارد و با یک LNB معمولی، سیگنال رسیده هنوز در محدوده‌ی کاری بیشتر رسیورهاست.

آنتن زمینی کار را راحت‌تر می‌کند، چون در انتهای باند UHF افت RG6 حدود ۲۰ دسی‌بل در ۱۰۰ متر است. اگر مسیر از ۵۰ متر بیشتر شد یا یک لاین قرار است سیگنال چند واحد را حمل کند، لاین اصلی را با کابل کواکسیال RG11 اجرا کنید یا تقویت‌کننده‌ی خط بگذارید.

هادی مسی و تغذیه LNB از روی کابل

رسیور ماهواره برق LNB را از همین کابل می‌فرستد: ولتاژ ۱۳ یا ۱۸ ولت DC پلاریزاسیون را انتخاب می‌کند و تن ۲۲ کیلوهرتز، باند بالا یا پایین را. جریان DC از تمام سطح مقطع هادی عبور می‌کند، پس جنس هادی مستقیم روی افت ولتاژ اثر دارد:

جنس هادی مرکزی (قطر حدود ۱ میلی‌متر)	مقاومت DC تقریبی (Ω/km)	افت ولتاژ هادی در ۵۰ متر با جریان ۳۰۰ میلی‌آمپر
مس خالص	۲۱	حدود ۰٫۳ ولت
آلومینیوم با روکش مس (CCA)	۳۲	حدود ۰٫۵ ولت
فولاد با روکش مس (CCS)	۹۰	حدود ۱٫۴ ولت

این ارقام فقط هادی مرکزی را حساب می‌کنند و افت شیلد هم به آن‌ها اضافه می‌شود. با یک LNB تک‌خروجی تفاوت چندان به چشم نمی‌آید. اما در مسیر بلند، یا با LNB چندخروجی و مولتی‌سوئیچی که برقش از رسیور می‌آید، افت چند ولتی باعث می‌شود LNB فرمان ۱۸ ولت را درست تشخیص ندهد و دسته‌ای از کانال‌ها، معمولاً کانال‌های افقی، قطع شوند.

هادی CCA هم مشکل خودش را دارد: نرم است و در خم‌های مکرر یا زیر فشار کانکتور زودتر می‌شکند. هادی RG6 افشار نژاد مسی است؛ اگر پروژه‌تان به مس خالص نیاز دارد، این را هنگام سفارش صریح بگویید تا واحد فروش تأیید کند.

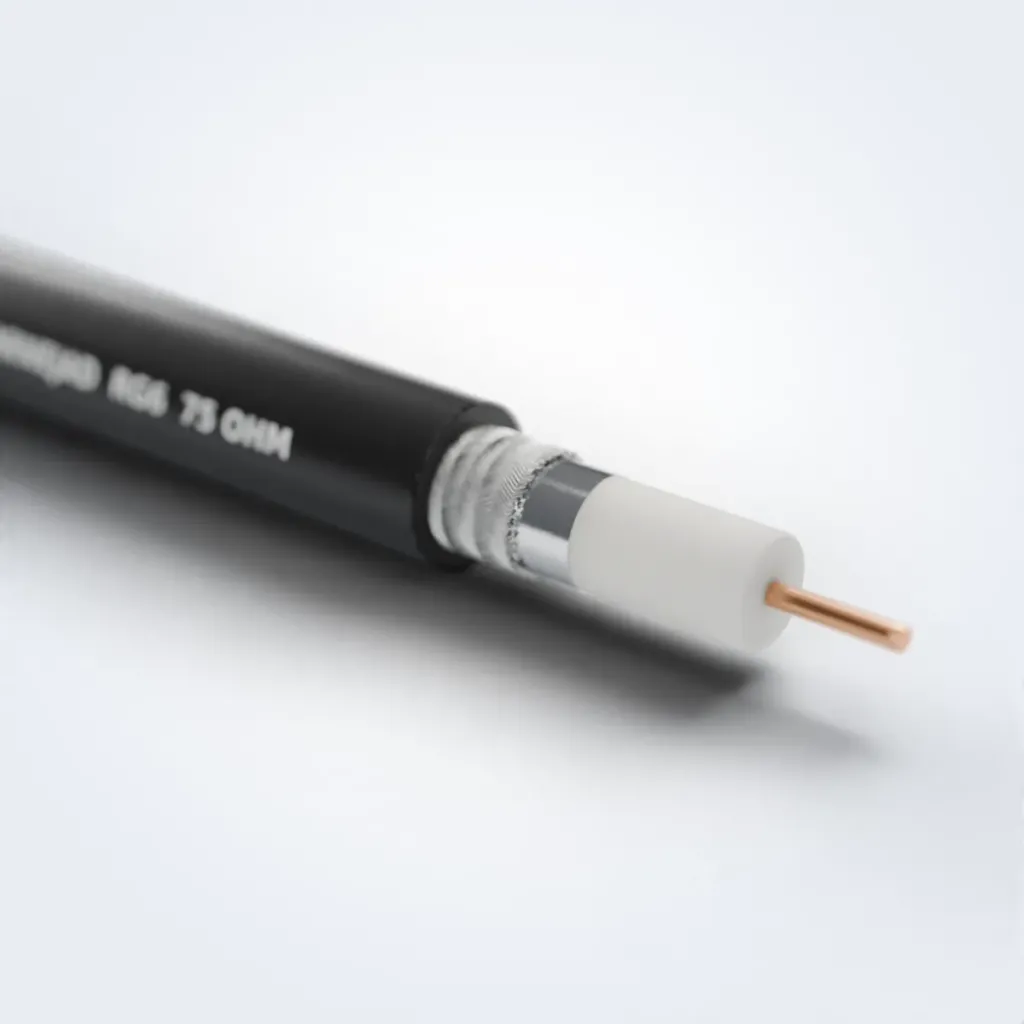

نقش فویل و بافته در شیلد RG6

فویل آلومینیومی دور دی‌الکتریک را کامل می‌پوشاند و در فرکانس‌های بالا مؤثرترین سد در برابر نویز است. بافته‌ی روی آن به کابل استحکام می‌دهد و مقاومت مسیر برگشت جریان DC را کم می‌کند. پوشش بافته در کابل‌های RG6 بازار از حدود ۴۰ تا ۹۰ درصد متغیر است و عدد بالاتر یعنی شیلد بهتر.

اگر کاربرد اصلی شما دوربین مداربسته است، کابل کواکسیال RG59 با بافته‌ی متراکم انتخاب رایج‌تری است. وقتی دیتاشیت دو کابل را مقایسه می‌کنید، مطمئن شوید هر دو با روش‌های سری استاندارد IEC 61196 اندازه‌گیری شده‌اند تا اعدادشان واقعاً قابل مقایسه باشد.

نصب کانکتور F و اجرای کابل

• از کانکتور F فشاری (کمپرسی) مخصوص RG6 استفاده کنید. کانکتورهای پیچی به‌مرور شل می‌شوند و راه نفوذ آب به داخل کابل را باز می‌کنند.
• سر کابل را با ابزار لخت‌کن RG6 آماده کنید. حتی یک رشته‌ی بافته که به هادی برسد، ولتاژ LNB را اتصال کوتاه می‌کند.
• شعاع خم را حدود ۷ سانتی‌متر یا بیشتر نگه دارید و کابل را زیر میخ‌بست له نکنید؛ فرورفتگی فوم در باند ماهواره بازتاب ایجاد می‌کند.
• پیش از ورود کابل بیرونی به ساختمان، یک قوس رو به پایین بگذارید تا آب باران روی کابل تا کانکتور نرود.
• خروجی‌های بی‌استفاده‌ی اسپلیتر و تپ را با ترمیناتور ۷۵ اهم ببندید.

چطور RG6 اصل را بشناسیم؟

RG6 اصل را از سه نشانه می‌شناسید: چاپ خوانای روکش، فویل چسبیده به دی‌الکتریک و هادی کاملاً هم‌مرکز. روی روکش باید نام تولیدکننده و نوع کابل آمده باشد. سر کابل را که باز کنید، فویل باید به دی‌الکتریک چسبیده باشد، فوم یکدست و سفت باشد و هادی دقیقاً در مرکز آن بنشیند. هادی خارج از مرکز یعنی امپدانس در طول کابل یکنواخت نیست.

افشار نژاد از سال ۱۳۴۵ در مشهد سیم و کابل تولید می‌کند و گواهی ISO 9002 را در سال ۱۳۷۹ از SGS دریافت کرده است. اگر درباره‌ی اصالت محموله‌ای تردید دارید، نوشته‌های روی روکش را با واحد فروش تطبیق دهید.

نحوه سفارش کابل RG6

1. کاربرد را مشخص کنید: آنتن زمینی، ماهواره، آنتن مرکزی یا دوربین.
2. طول کل مسیرها را حساب کنید و رنگ و نوع روکش را بر اساس داخل یا بیرون ساختمان انتخاب کنید.
3. اگر سیم‌کشی شبکه‌ی ساختمان هم در برنامه است، کابل شبکه CAT6 را هم در همان استعلام بیاورید.
4. با شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید و شهر تحویل را اعلام کنید تا پیش‌فاکتور برایتان ارسال شود.
