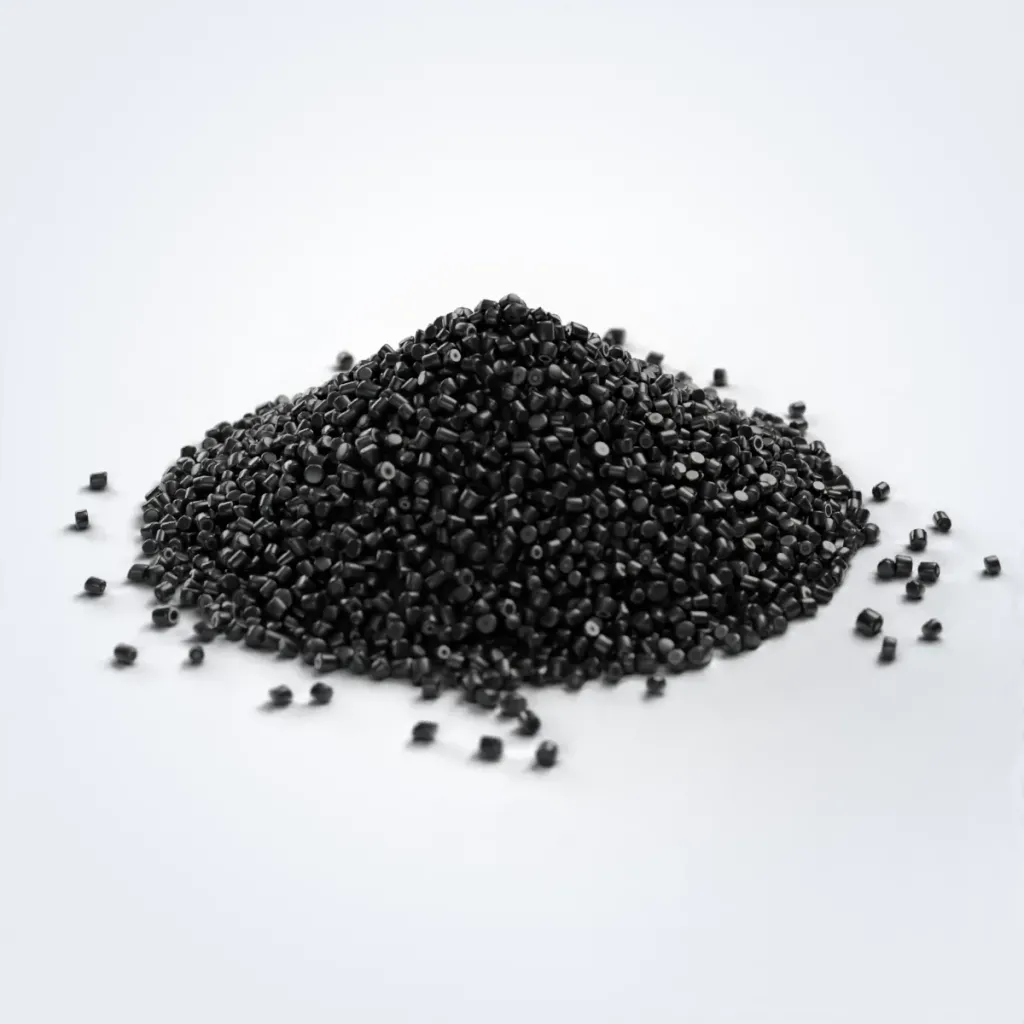

گرانول روکش PVC افشار نژاد
گرانول روکش PVC کامپاندی برای اکستروژن لایه بیرونی کابل است که در برابر سایش، رطوبت و سرما مقاومت می‌کند و در گرید مشکی جلوی پرتو UV را می‌گیرد. افشار نژاد این کامپاند را برای روکش کابل‌های ساختمانی، زمینی و افشان عرضه می‌کند. برای انتخاب گرید و استعلام موجودی با ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید.
- کاربرد
- روکش بیرونی کابل‌های قدرت، ساختمانی و افشان
- نوع کامپاند
- PVC نرم‌شده، ST1/ST2 و TM1/TM2
- دمای کار
- ۷۰ تا ۹۰ درجه سانتی‌گراد، بسته به گرید
- رنگ

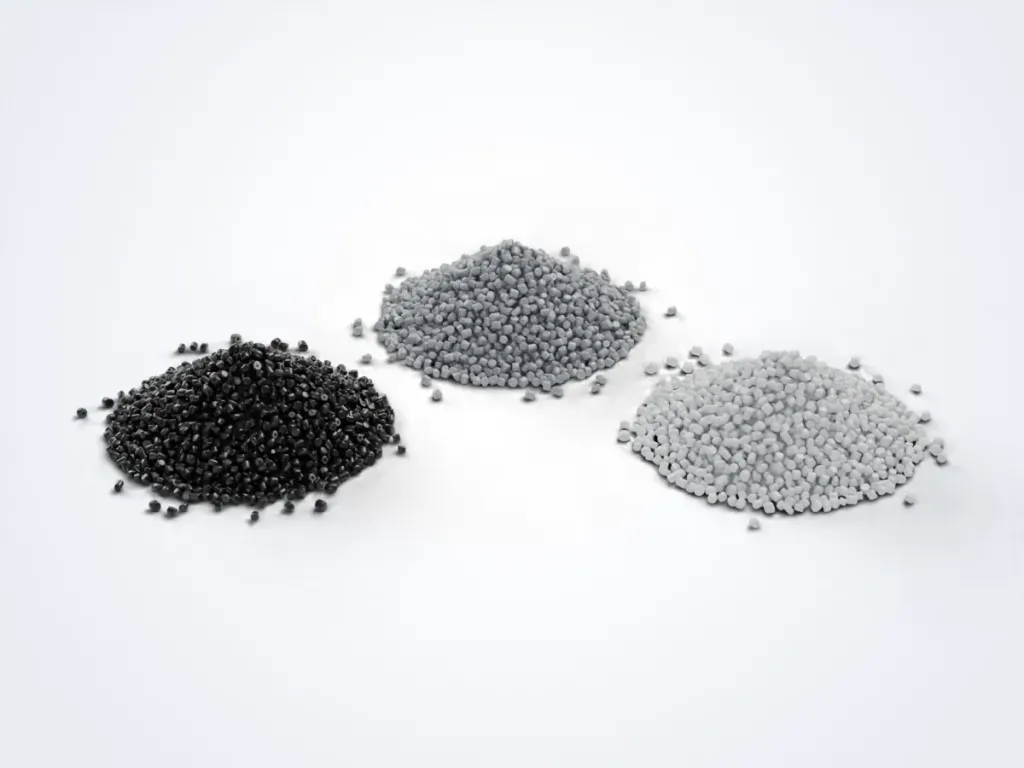

- مشکی مقاوم UV، طوسی، سفید؛ رنگ خاص با هماهنگی
- بسته‌بندی
- معمولاً کیسه ۲۵ کیلوگرمی، با تأیید فروش
- استاندارد مرجع
- IEC 60502-1 · EN 50363-4-1
- مشاوره فنی رایگان
- ارسال به سراسر کشور
- تولید در متراژ سفارشی
اجزای فرمولاسیون
- رزین PVC و نرم‌کنندهتعادل میان سختی سطح و انعطاف؛ گریدهای سرما نرم‌کننده مخصوص دمای پایین دارند.
- پایدارکننده حرارتیدوام روکش در برابر گرمای اکستروژن و پیرشدن در طول عمر کابل.
- دوده یا پایدارکننده UVدوده با پخش یکنواخت در گرید مشکی، سد اصلی روکش در برابر پرتو فرابنفش است.
- پرکننده معدنیکربنات کلسیم ریز و پوشش‌دار برای تنظیم سختی، مقاومت سایشی و چگالی.
- روان‌کنندهسطح صاف، جدا شدن آسان مذاب از ابزار و چاپ‌پذیری بهتر روکش.
خواص نمونه گرانول روکش PVC
مقادیر نمونه و تقریبی‌اند و بین گریدهای ST1، ST2 و TM2 فرق می‌کنند؛ عدد قطعی را از دیتاشیت گرید و واحد فروش بگیرید.
| خاصیت | روش آزمون | واحد | مقدار نمونه |
|---|---|---|---|
| چگالی | ISO 1183 | g/cm³ | ۱٫۴۵ تا ۱٫۵۵ |
| سختی | ISO 868 | Shore A | ۸۰ تا ۹۲ |
| استحکام کششی | IEC 60811-501 | N/mm² | ۱۳ تا ۱۷ |
| ازدیاد طول تا پارگی | IEC 60811-501 | % | ۲۰۰ تا ۳۰۰ |
| تغییر خواص پس از ۷ روز در ۱۰۰ °C (ST2) | IEC 60811-401 | % | کمتر از ۲۵ |
| کاهش جرم پس از ۷ روز در ۱۰۰ °C (ST2) | IEC 60811-409 | mg/cm² | کمتر از ۱٫۵ |
| شوک حرارتی در ۱۵۰ °C | IEC 60811-509 | بررسی ظاهری | بدون ترک |
| ازدیاد طول در سرما | IEC 60811-505 | °C | منفی ۱۵؛ گرید سرما منفی ۲۵ |
| ضربه در سرما | IEC 60811-506 | °C | منفی ۱۵ |
| شاخص اکسیژن (LOI) | ASTM D2863 | % | ۲۶ تا ۳۰ |
کاربردهای گرانول روکش PVC
-
کابل‌های ساختمانی
روکش کابل‌های NYM و کابل‌های چندرشته‌ای که در داکت، سینی کابل و داخل دیوار نصب می‌شوند.
-
کابل‌های زمینی
روکش کابل‌های قدرت دفنی که با رطوبت خاک، فشار و کشش هنگام نصب سروکار دارند.
-
نصب در فضای باز
روکش مشکی پایدار در برابر UV برای کابل‌هایی که روی پشت‌بام، دیوار بیرونی یا سازه فلزی می‌مانند.
-
کابل‌های افشان
روکش نرم کابل‌های H05VV-F و کابل‌های رابطی که مدام خم و جابه‌جا می‌شوند.
گرانول روکش PVC چه وظیفه‌ای در کابل دارد؟
گرانول روکش PVC لایه بیرونی کابل را می‌سازد، یعنی تنها بخشی که با محیط تماس دارد. این لایه باید کشش هنگام نصب، سایش روی لبه سینی کابل، آفتاب پشت‌بام و سرمای زمستان را تحمل کند.
روکش معمولاً بار الکتریکی اصلی را به دوش نمی‌کشد. به همین دلیل فرمول آن پرکننده بیشتری دارد و روی سختی سطح، رفتار در سرما و پایداری نوری تنظیم می‌شود. مصرف گرانول عایق به جای روکش، یا برعکس، معمولاً در یکی از آزمون‌های نوعی کم می‌آورد.
انتخاب گرید روکش: ST1، ST2 یا TM2
طبق استاندارد IEC 60502-1، روکش PVC نوع ST1 برای دمای هادی تا ۸۰ درجه و ST2 برای دمای هادی تا ۹۰ درجه سانتی‌گراد تعریف شده است. ST2 آزمون‌های حرارتی سخت‌تری مثل کاهش جرم را هم می‌گذراند. برای کابل‌های افشان، EN 50363-4-1 نوع TM2 را دارد که نرم‌تر است و با خمش مکرر ترک نمی‌خورد.
| نوع کابل | شرایط کار | گرید روکش پیشنهادی |
|---|---|---|
| کابل ساختمانی چندرشته | داخل ساختمان، داکت و سینی | ST1 یا TM1 |
| کابل قدرت زمینی | دفن در خاک و رطوبت | ST2 مشکی |
| کابل افشان رابط | خمش و جابه‌جایی مکرر | TM2 |
| کابل روی سازه و پشت‌بام | آفتاب مستقیم | ST2 مشکی پایدار در برابر UV |
| کابل مناطق سردسیر | نصب و جابه‌جایی زیر صفر | گرید سرما |
برای نمونه، روکش کابل ساختمانی NYM در فضای داخلی کار می‌کند و گرید عمومی برایش کافی است. اما کابل زمینی NYY با رطوبت خاک و گاهی آفتاب محل اجرا سروکار دارد و روکش مقاوم‌تری می‌خواهد.
آفتاب و سرما؛ دو آزمون واقعی روکش
پرتو UV زنجیره PVC را می‌شکند و نرم‌کننده را از سطح بیرون می‌کشد. نتیجه روکشی است که بعد از چند تابستان ترک‌های مویی برمی‌دارد. ساده‌ترین و مؤثرترین محافظ، دوده (کربن بلک) با پخش یکنواخت است؛ برای همین روکش کابل‌هایی که زیر آفتاب می‌مانند تقریباً همیشه مشکی است.
روکش رنگی هم با پایدارکننده نوری محافظت می‌شود، اما در نور مستقیم و طولانی به پای گرید مشکی نمی‌رسد. اگر کابل شما در فضای باز نصب می‌شود، این را در استعلام صریح بنویسید.
سرما داستان دیگری است. PVC معمولی آزمون خمش و ضربه را در حدود منفی ۱۵ درجه می‌گذراند و پایین‌تر از آن شکننده می‌شود. برای کابل‌هایی که زمستان در مناطق سرد نصب یا جابه‌جا می‌شوند، گرید سرما بخواهید؛ در این گریدها بخشی از نرم‌کننده با نوع مخصوص دمای پایین، مثل DOA، جایگزین می‌شود.
نکات اکستروژن روکش PVC
- پروفیل دمایی: ناحیه تغذیه ۱۴۰ تا ۱۵۰، نواحی میانی ۱۵۰ تا ۱۶۵ و سر و قالب ۱۶۵ تا ۱۸۰ درجه سانتی‌گراد. گریدهای نرم معمولاً چند درجه پایین‌تر بهتر کار می‌کنند.
- ابزار: برای روکش، ابزار نیمه‌لوله‌ای یا لوله‌ای رایج‌تر است تا روکش به رشته‌ها نچسبد و برق‌کار سر کار راحت آن را لخت کند.
- خنک‌کاری: در روکش‌های ضخیم، ابتدای حوضچه را با آب گرم‌تر شروع کنید تا تنش داخلی و حفره زیر سطح کم شود.
- چاپ روی روکش: سطح باید جوهر یا حک گرم را خوب بگیرد. اگر چاپ با انگشت پاک می‌شود، پیش از عوض کردن جوهر، دمای سطح در محل چاپ را بررسی کنید.
اگر کابل شما برای تونل، بیمارستان یا ساختمان پرتردد است، روکش PVC انتخاب مناسبی نیست. PVC در آتش گاز HCl و دود غلیظ می‌دهد و این پروژه‌ها معمولاً گرانول هالوژن فری می‌خواهند.
کنترل بار ورودی و انبارداری
کنترل‌هایی که برای گرانول عایق PVC گفتیم اینجا هم کار می‌کند: برچسب و شماره بچ، یکنواختی دانه‌ها، رنگ زیر نور روز و نمونه شاهد. برای روکش دو کنترل دیگر هم اضافه کنید: خمش در سرما روی نمونه اکسترودشده و مقایسه سختی با بچ قبلی.
کیسه‌ها را روی پالت و دور از آفتاب و گرما بچینید. کیسه‌ای که تابستان زیر سقف شیروانی بماند، دانه‌هایش به هم می‌چسبند و در قیف پل می‌زنند.
سابقه‌ای که پشت این کامپاند است
افشار نژاد از سال ۱۳۴۵ در مشهد سیم و کابل می‌سازد و امروز بیش از ۳۰۰ نوع محصول دارد. این سبد از کابل‌های نصب ثابت و افشان تا کابل‌های زره‌دار و شیلددار را در بر می‌گیرد. روکش PVC روی بسیاری از این کابل‌ها اکسترود می‌شود و رفتارش را در خط تولید از نزدیک می‌شناسیم.
سفارش گرانول روکش PVC
- نوع کابل و محیط نصب را بنویسید: داخلی، دفنی، فضای باز یا سردسیر.
- گرید مورد نظر (ST1، ST2، TM1 یا TM2) یا دمای کار هادی را مشخص کنید.
- رنگ روکش و نیاز به مقاومت UV را اعلام کنید.
- مقدار و شهر تحویل را تعیین کنید و با ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا پیش‌فاکتور صادر شود.
بسته‌بندی رایج بازار برای این گرانول کیسه ۲۵ کیلوگرمی است و شرایط هر سفارش را واحد فروش تأیید می‌کند. برای دیدن سایر کامپاندها به صفحه گرانول کابل بروید.
سوالات متداول گرانول روکش PVC
روکش PVC برای کابل دفنی مستقیم کافی است؟
بله، برای بیشتر کابل‌های فشار ضعیف دفنی روکش PVC رایج و کافی است. در خاک‌های شور، آلوده به مواد شیمیایی یا با رطوبت دائمی، طراح ممکن است روکش پلی‌اتیلن را ترجیح دهد؛ تصمیم نهایی با مهندس طراح پروژه است.
روکش PVC در برابر روغن مقاوم است؟
PVC معمولی مقاومت محدودی دارد و در تماس طولانی با روغن نرم و متورم می‌شود. برای محیط‌های روغنی گرید مقاوم به روغن لازم است؛ امکان تأمین آن را از واحد فروش بپرسید.
چرا روی روکش کابل بعد از مدتی لایه چسبناک ظاهر می‌شود؟
معمولاً به خاطر مهاجرت نرم‌کننده به سطح است. نرم‌کننده ناسازگار، انبار گرم یا تماس با پلاستیک‌های دیگر این پدیده را تشدید می‌کند. اگر روی کابل خودتان دیدید، نمونه و شماره بچ گرانول را برای بررسی نگه دارید.
سختی گرانول روکش را چطور انتخاب کنم؟
بر اساس انعطافی که کابل نهایی لازم دارد. کابل‌های نصب ثابت معمولاً با روکش سخت‌تر، حدود ۸۵ تا ۹۰ Shore A، بهتر جواب می‌دهند و کابل‌های افشان روکش نرم‌تر می‌خواهند.
می‌شود روکش PVC را روی عایق XLPE اکسترود کرد؟
بله، این ترکیب در کابل‌های قدرت رایج است. فقط دمای کار کابل نهایی را با گرید روکش هماهنگ کنید؛ برای کابل ۹۰ درجه، روکش ST2 لازم است.
