گرانول عایق PVC افشار نژاد
گرانول عایق PVC کامپاند آماده اکستروژن برای لایه عایق روی هادی مسی سیم‌ها و رشته‌های کابل است و برای دمای کار ۷۰ درجه سانتی‌گراد فرموله می‌شود. در این صفحه گریدهای TI1 و TI2، خواص نمونه، نکات اکستروژن و کنترل بار ورودی را می‌بینید. برای استعلام موجودی و پیش‌فاکتور مستقیم با ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید.
- کاربرد
- عایق سیم و رشته‌های کابل
- نوع کامپاند
- PVC نرم‌شده، TI1 و TI2
- دمای کار
- تا ۷۰ درجه سانتی‌گراد
- رنگ

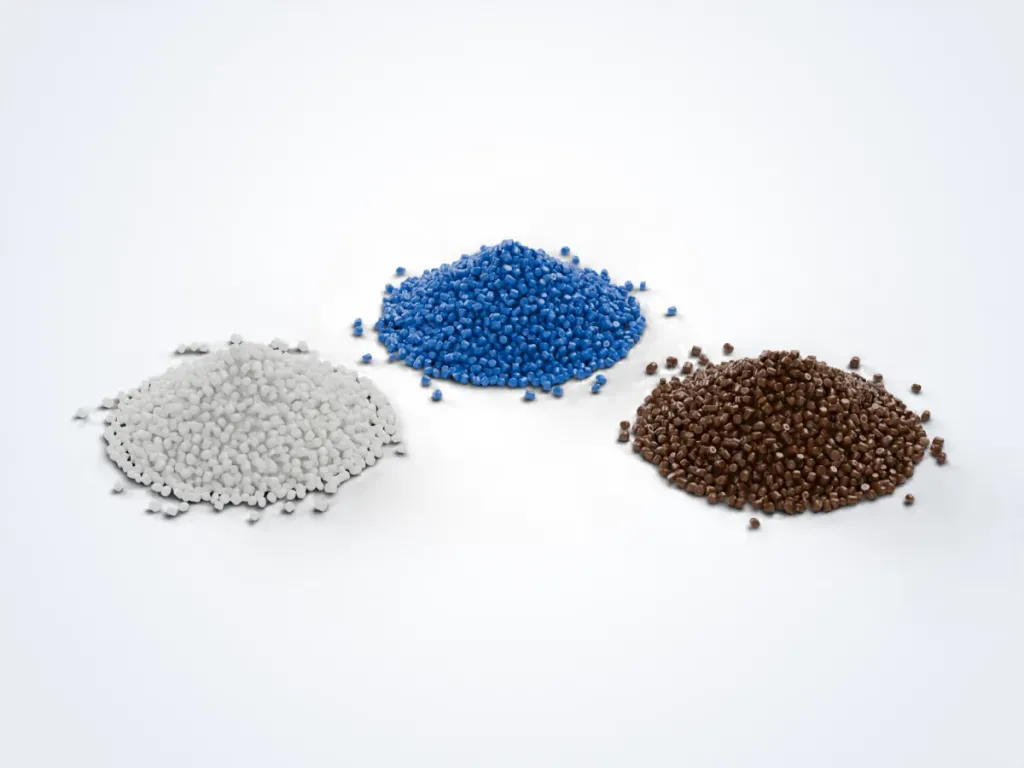

- رنگ‌های کدگذاری رشته و طبیعی
- بسته‌بندی
- معمولاً کیسه ۲۵ کیلوگرمی، با تأیید فروش
- استاندارد مرجع
- EN 50363-3 · IEC 60227-1
- مشاوره فنی رایگان
- ارسال به سراسر کشور
- تولید در متراژ سفارشی
اجزای فرمولاسیون
- رزین PVCPVC سوسپانسیونی با عدد K حدود ۶۵ تا ۷۰؛ پایه خواص مکانیکی و الکتریکی عایق.
- نرم‌کنندهمعمولاً DINP یا DOTP؛ مقدار آن سختی، انعطاف و رفتار عایق در سرما را تعیین می‌کند.
- پایدارکننده حرارتیسیستم کلسیم/روی یا سرب‌دار، بسته به گرید؛ جلوی تجزیه PVC در اکسترودر را می‌گیرد.
- پرکنندهکائولن کلسینه برای بالا بردن مقاومت حجمی و کربنات کلسیم در مقدار کنترل‌شده.
- روان‌کننده و رنگدانهجریان یکنواخت مذاب در قالب و رنگ پایدار برای کدگذاری رشته‌ها.
خواص نمونه گرانول عایق PVC (گرید ۷۰ درجه)
مقادیر نمونه و تقریبی‌اند و بسته به گرید تغییر می‌کنند؛ عدد قطعی هر بچ را از دیتاشیت و واحد فروش بگیرید.
| خاصیت | روش آزمون | واحد | مقدار نمونه |
|---|---|---|---|
| چگالی | ISO 1183 | g/cm³ | ۱٫۴۰ تا ۱٫۴۸ |
| سختی | ISO 868 | Shore A | ۸۵ تا ۹۵ |
| استحکام کششی | IEC 60811-501 | N/mm² | ۱۵ تا ۱۹ |
| ازدیاد طول تا پارگی | IEC 60811-501 | % | ۲۰۰ تا ۳۰۰ |
| تغییر خواص پس از ۷ روز در ۸۰ °C | IEC 60811-401 | % | کمتر از ۲۰ |
| پایداری حرارتی در ۲۰۰ °C | IEC 60811-405 | دقیقه | بیش از ۸۰ |
| مقاومت حجمی در ۲۰ °C | IEC 62631-3-1 | Ω·cm | بیش از ۱۰¹⁴ |
| مقاومت حجمی در ۷۰ °C | IEC 62631-3-1 | Ω·cm | بیش از ۱۰¹¹ |
| فرورفتگی در فشار گرم (۸۰ °C) | IEC 60811-508 | % | کمتر از ۵۰ |
| خمش در سرما | IEC 60811-504 | °C | منفی ۱۵ |
کاربردهای گرانول عایق PVC
-
سیم‌کشی ساختمان
عایق سیم‌های مفتولی و افشان تک‌رشته که داخل لوله و داکت ساختمان کشیده می‌شوند.
-
کابل‌های افشان لوازم برقی
عایق رشته‌های داخلی کابل‌های H05VV-F و H03VV-F که لوازم خانگی را به برق وصل می‌کنند.
-
کابل‌های کنترل و فرمان
عایق رشته‌های رنگی یا شماره‌دار در کابل‌های کنترل تابلو برق و ماشین‌آلات صنعتی.
-
کابل‌های قدرت فشار ضعیف
عایق رشته‌های کابل‌های ۰٫۶/۱ کیلوولت با عایق PVC برای توزیع برق ساختمان و کارگاه.
گرانول عایق PVC چیست و کجا مصرف می‌شود؟
گرانول عایق PVC مخلوط آماده رزین PVC، نرم‌کننده، پایدارکننده و پرکننده است که به شکل دانه‌های هم‌اندازه تحویل می‌شود و مستقیم به قیف اکسترودر می‌رود. این کامپاند لایه‌ای را می‌سازد که روی مس می‌نشیند، پس خواص الکتریکی آن از هر ویژگی دیگری مهم‌تر است.
بیشترین مصرف آن در سیم‌های ساختمانی تک‌رشته، رشته‌های داخلی کابل‌های افشان و کابل‌های کنترل است. سیم‌هایی مثل سیم مفتولی H07V-U و رشته‌های کابل ساختمانی NYM با همین خانواده کامپاند عایق می‌شوند.
TI1 یا TI2؛ کدام گرید برای خط شما مناسب است؟
TI1 گرید عمومی عایق برای سیم‌های تک‌رشته بدون روکش است، چه مفتولی مثل H07V-U و چه افشان مثل H07V-K. TI2 برای عایق رشته‌های کابل‌های افشان روکش‌دار مثل H05VV-F تعریف شده و نرم‌تر است.
طبق استاندارد EN 50363-3، کامپاند TI1 پیش از پیرسازی باید دست‌کم ۱۲٫۵ نیوتن بر میلی‌متر مربع استحکام کششی و ۱۲۵ درصد ازدیاد طول داشته باشد. این حداقل‌ها برای TI2 به ترتیب ۱۰ نیوتن و ۱۵۰ درصد است. همین دو نوع در IEC 60227-1 با نام‌های PVC/C و PVC/D آمده‌اند.
| محصول نهایی | کلاس هادی | گرید پیشنهادی |
|---|---|---|
| سیم مفتولی H07V-U و H07V-R | ۱ و ۲ | TI1 |
| سیم افشان H07V-K و H05V-K | ۵ | TI1 با سختی کمتر |
| رشته‌های کابل افشان H05VV-F و H03VV-F | ۵ | TI2 |
| رشته‌های کابل قدرت ۰٫۶/۱ کیلوولت با عایق PVC | ۱ و ۲ | PVC/A در IEC 60502-1 |
اگر بین دو گرید مردد هستید، به شعاع خمش کابل نهایی و دمای محیط نصب فکر کنید. عایقی که برای کابل افشان بیش از حد سخت باشد، بعد از چند هزار بار خمش درست در محل ورود به دوشاخه ترک برمی‌دارد.
پروفیل دمایی و نکات اکستروژن عایق
کامپاند عایق PVC در بازه دمایی نسبتاً باریکی خوب کار می‌کند. دمای کم سطح را مات و زبر می‌کند و دمای زیاد رنگ را به سمت قهوه‌ای می‌برد و بوی تند HCl را بلند می‌کند. پروفیل زیر نقطه شروع رایجی است و باید با اکسترودر و سرعت خط شما تنظیم شود:
- ناحیه تغذیه: ۱۴۰ تا ۱۵۰ درجه سانتی‌گراد
- ناحیه فشرده‌سازی و انتقال: ۱۵۵ تا ۱۷۰ درجه
- گردن، سر و قالب: ۱۷۰ تا ۱۸۵ درجه
- دمای مذاب: بهتر است از حدود ۱۹۰ درجه بالاتر نرود
برای PVC ماردونی با نسبت تراکم حدود ۲ تا ۳ رایج است. پیش‌گرم‌کردن هادی تنش داخلی عایق را کم می‌کند و جمع‌شدگی آن را در سر سیم کاهش می‌دهد. دستگاه جرقه‌زن (Spark Tester) را بعد از حوضچه خنک‌کن بگذارید تا هر سوراخ ریز پیش از قرقره‌شدن پیدا شود.
اگر خط را بیش از چند دقیقه متوقف می‌کنید، دمای سر را پایین بیاورید یا مواد را تخلیه کنید. PVC که در سر داغ می‌ماند تجزیه می‌شود و ذره‌های سیاهی که بعد از راه‌اندازی دوباره روی عایق می‌بینید، اغلب از همین‌جا می‌آید.
رطوبت و انبارداری گرانول
PVC ذاتاً جاذب رطوبت نیست، اما کیسه بازی که در انبار مرطوب بماند، روی دانه‌ها رطوبت سطحی می‌گیرد و در عایق حباب ریز می‌سازد. کیسه‌ها را روی پالت و دور از آفتاب مستقیم و منبع گرما بچینید. اگر به رطوبت شک دارید، گرانول را حدود دو ساعت در ۶۰ تا ۷۰ درجه خشک کنید.
بار زمستانی را هم مستقیم از انبار سرد به قیف نریزید. چند ساعت صبر کنید تا کیسه‌ها به دمای سالن برسند؛ قطره‌هایی که روی دانه‌های سرد می‌نشیند، همان رطوبتی است که بعداً به شکل حباب در عایق پیدا می‌کنید.
کنترل کیفیت هنگام تحویل بار
پیش از اینکه بچ جدید وارد خط شود، این چند کنترل ساده جلوی ضایعات بزرگ را می‌گیرد:
- برچسب کیسه را با سفارش تطبیق دهید: نام گرید، رنگ و شماره بچ.
- یک مشت گرانول روی کاغذ سفید بریزید. دانه‌ها باید هم‌اندازه باشند و گرد و غبار، دانه به‌هم‌چسبیده یا ذره سیاه در آن‌ها دیده نشود.
- رنگ را زیر نور روز با نمونه مرجع مقایسه کنید، نه زیر لامپ سالن.
- از اولین متراژ تولیدی نمونه بگیرید و استحکام کششی، ازدیاد طول و پایداری حرارتی را بسنجید.
- از هر بچ مقداری نمونه شاهد نگه دارید تا اگر ایرادی بعداً پیدا شد، ردیابی ممکن باشد.
پشتوانه یک تولیدکننده قدیمی سیم و کابل
افشار نژاد از سال ۱۳۴۵ در مشهد سیم و کابل تولید می‌کند و از نخستین شرکت‌های ایرانی است که نشان استاندارد ملی گرفتند. شرکت در سال ۱۳۷۹ گواهی ISO 9002 را از SGS دریافت کرد و محصولاتش بر پایه استاندارد ملی ایران و IEC ساخته می‌شوند.
عایق PVC برای ما فقط یک قلم کالا نیست؛ لایه‌ای است که روی سیم‌های خودمان هم اکسترود می‌شود. اگر به لایه بیرونی کابل هم فکر می‌کنید، گرانول روکش PVC فرمول جداگانه‌ای برای سایش و آفتاب دارد. برای پروژه‌هایی که دود و گاز اسیدی در آن‌ها پذیرفتنی نیست، گرانول هالوژن فری را ببینید.
سفارش گرانول عایق PVC
برای اینکه استعلام شما سریع و دقیق جواب بگیرد، این اطلاعات را آماده کنید:
- کاربرد: نوع سیم یا کابل و کلاس هادی.
- گرید یا استاندارد مرجع، مثلاً TI1 بر اساس EN 50363-3.
- رنگ‌ها و سهم هر رنگ از سفارش، با کد RAL یا نمونه فیزیکی.
- سختی مورد نظر بر حسب Shore A، مقدار و شهر تحویل.
- با واحد فروش به شماره ۰۲۱-۳۳۹۹۹۰۳۲ تماس بگیرید تا موجودی بررسی و پیش‌فاکتور ارسال شود.
این گرانول در بازار معمولاً در کیسه‌های ۲۵ کیلوگرمی عرضه می‌شود و بسته‌بندی هر سفارش را واحد فروش تأیید می‌کند. سایر گریدها را در صفحه گرانول PVC کابل مقایسه کنید.
سوالات متداول گرانول عایق PVC
می‌توانم گرانول عایق PVC را برای روکش کابل هم مصرف کنم؟
توصیه نمی‌کنیم. عایق برای خواص الکتریکی فرموله شده و مقاومت سایشی و پایداری نوری روکش را ندارد. برای لایه بیرونی، گرانول روکش با گرید متناسب سفارش دهید.
گرید ۹۰ درجه عایق PVC هم دارید؟
گرید معرفی‌شده در این صفحه برای ۷۰ درجه است. برای عایق ۹۰ درجه، که در EN 50363-3 با نام TI3 آمده، امکان تأمین را از واحد فروش بپرسید.
گرانول عایق PVC سرب دارد؟
به گرید بستگی دارد. اگر مشتری یا بازار مقصد شما کامپاند بدون سرب با پایدارکننده کلسیم/روی می‌خواهد، این را در استعلام صریح بنویسید تا گرید مناسب پیشنهاد شود.
گرانول PVC تاریخ انقضا دارد؟
تاریخ انقضای سختگیرانه ندارد، اما معمولاً توصیه می‌شود حدود یک سال پس از تولید مصرف شود. ماندن طولانی در گرما باعث مهاجرت نرم‌کننده و چسبیدن دانه‌ها به هم می‌شود؛ در انبار، بار قدیمی‌تر را زودتر مصرف کنید.
رنگ‌کردن با مستربچ بهتر است یا گرانول رنگی آماده؟
برای تیراژ بالا گرانول رنگی آماده یکنواختی بیشتری دارد. مستربچ برای تیراژ کم و رنگ‌های متنوع انعطاف می‌دهد، به شرطی که حامل آن با PVC سازگار باشد و دوزینگ دقیقی داشته باشید.
